Xilica Solaro XWP kontrollpanel
(mikor megvettem, fogalmam sem volt róla, hogy mi ez)

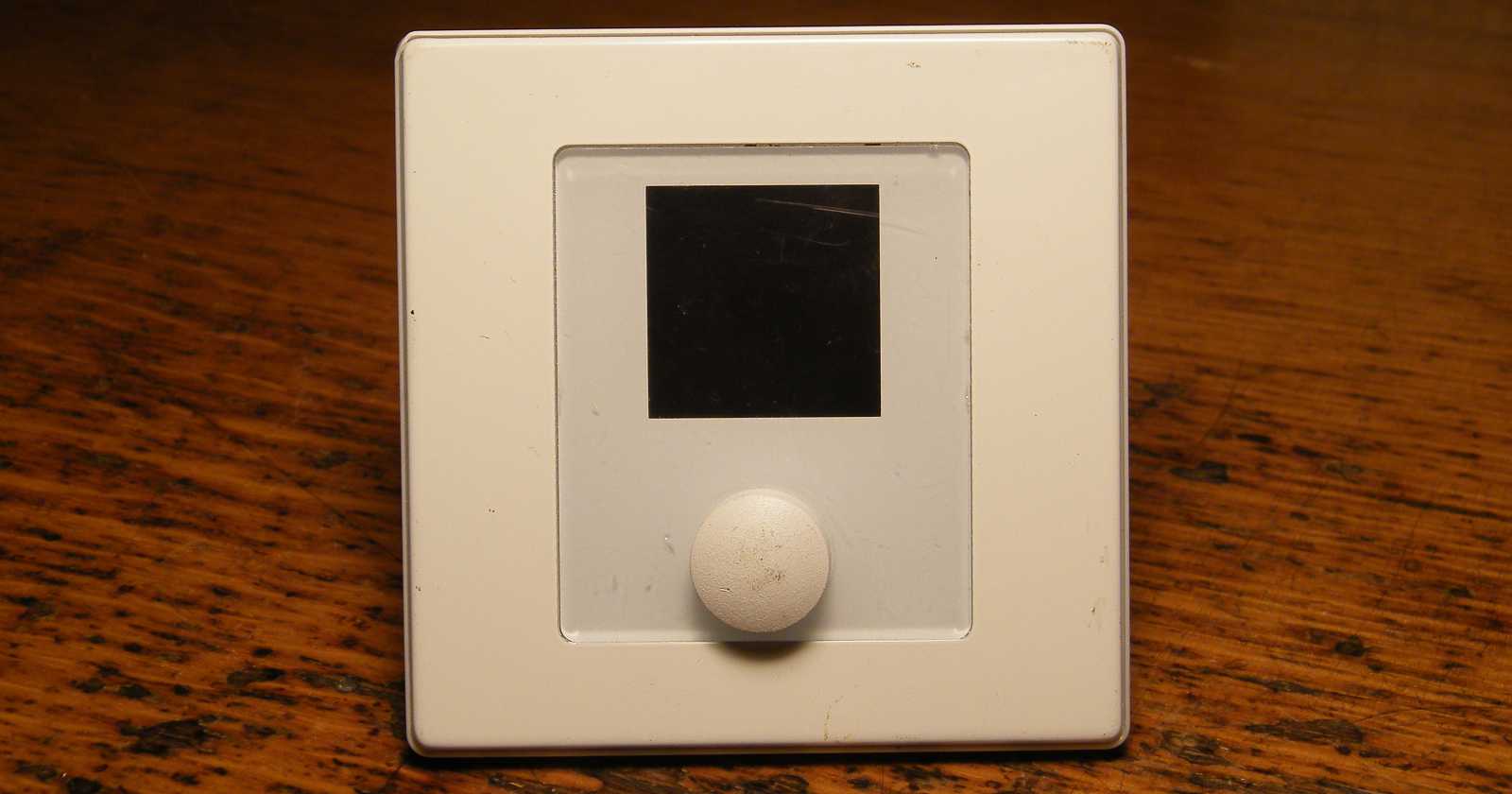

Hát te meg kivagy, kérdeztem rá a piacon erre a furcsa izére, majd
azzal a lendülettel már vettem is meg a szokásos 200 forintért.

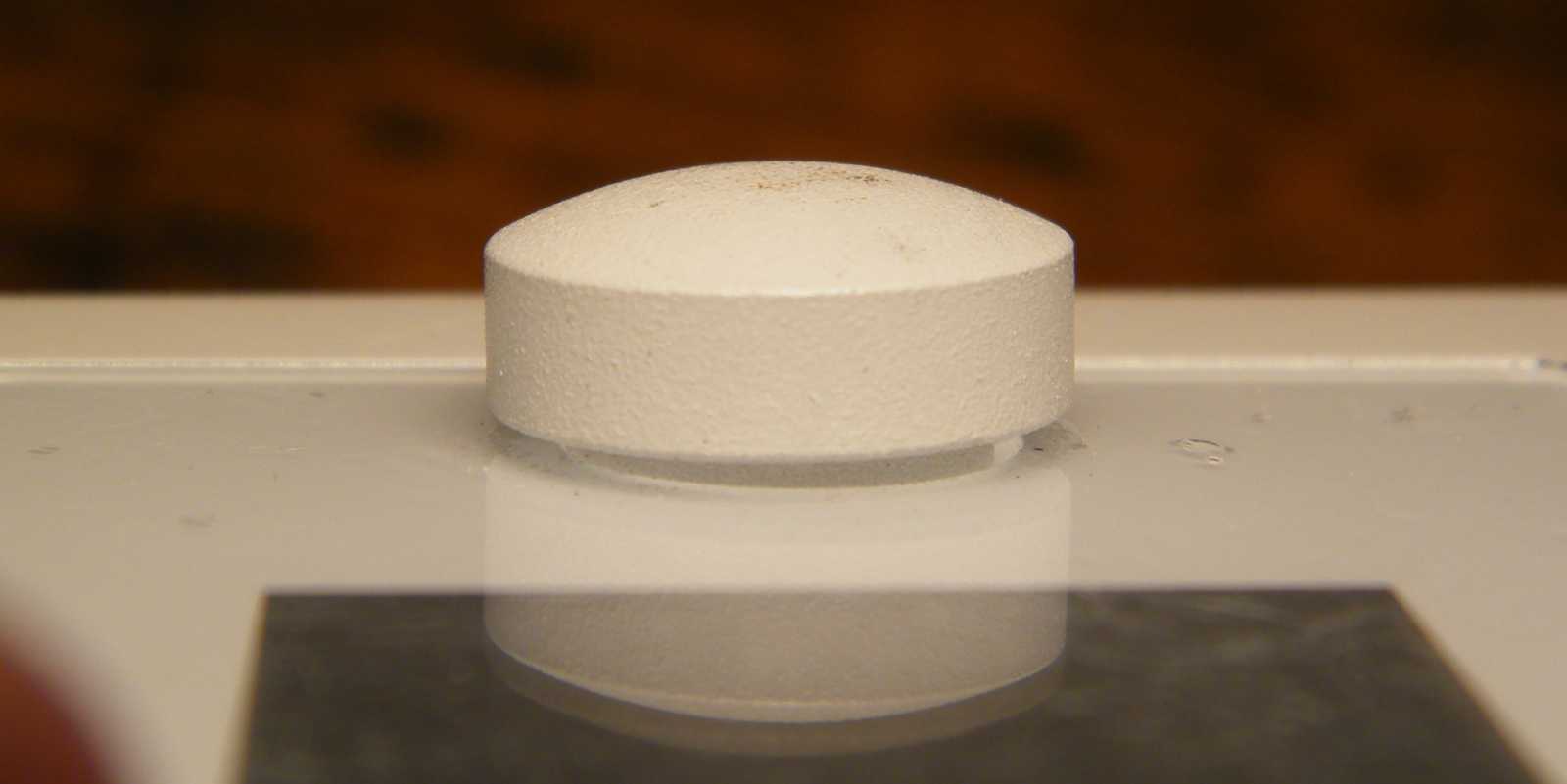

Az egy szem gombot nemcsak tekerni, de nyomni is lehet.

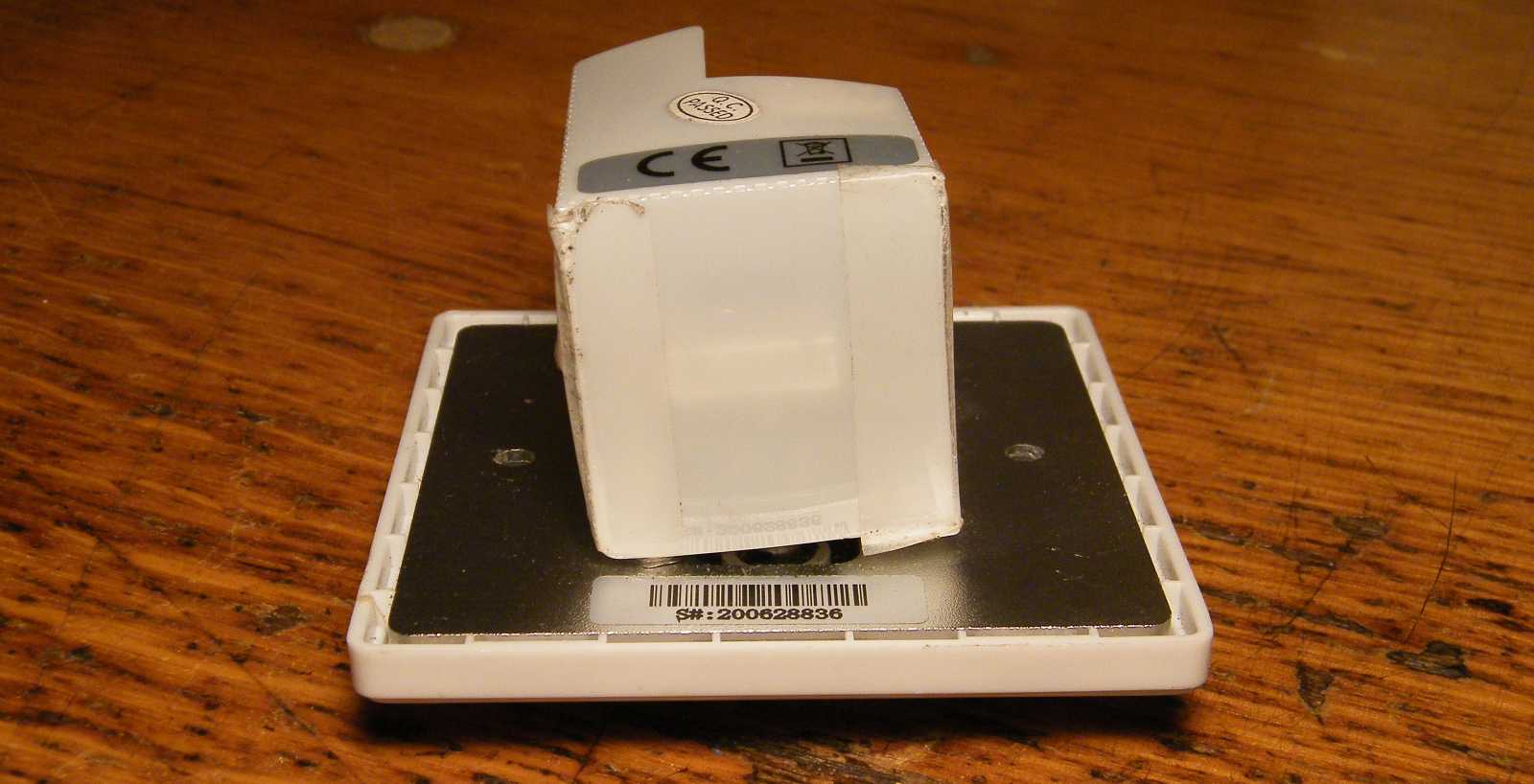

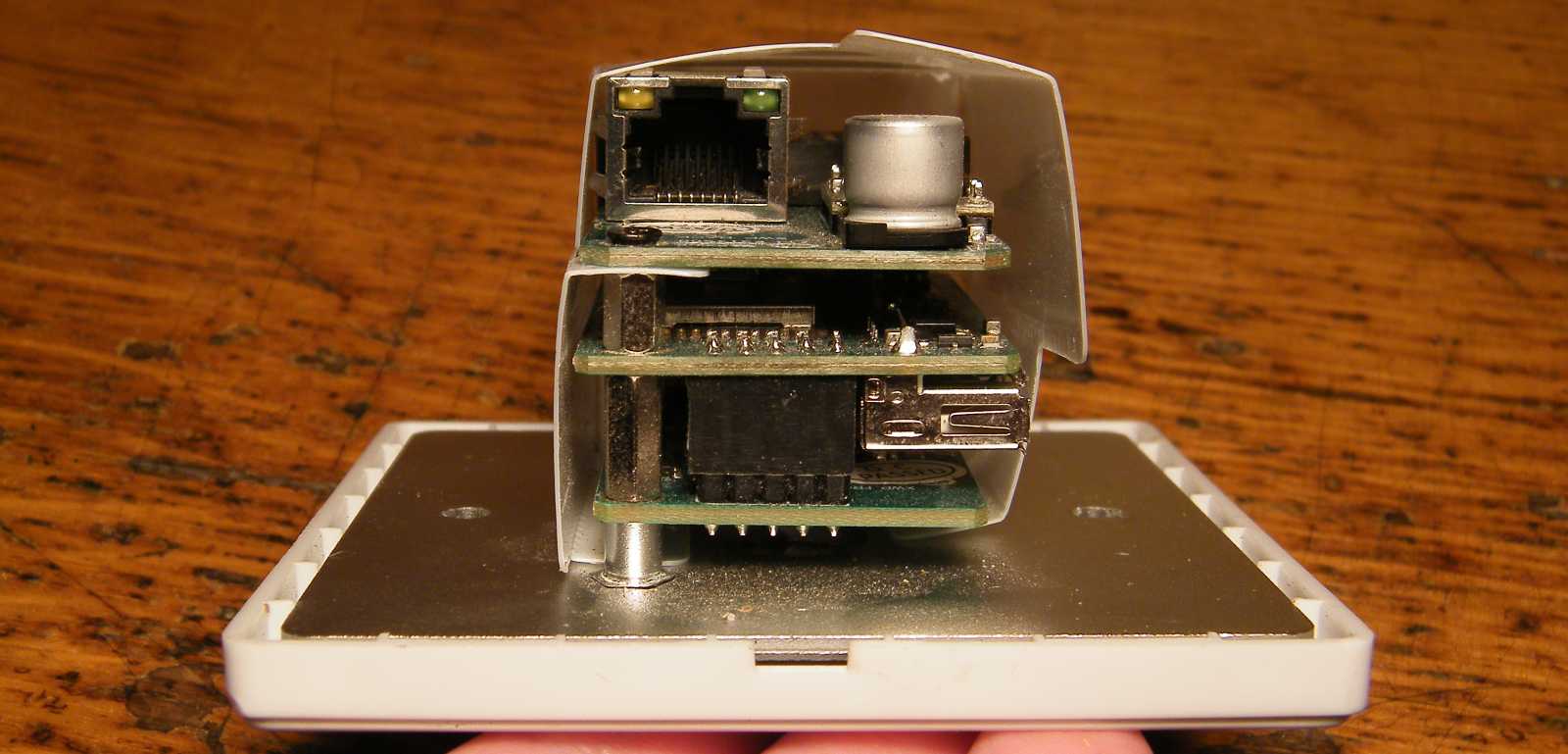

Ami a frontpanel mögött van, az minimum szokatlan.





Legalábbis ez az emeletes panelfelépítmény számomra az.
Innen nézve a felső panelen egy LAN aljzatot látunk.

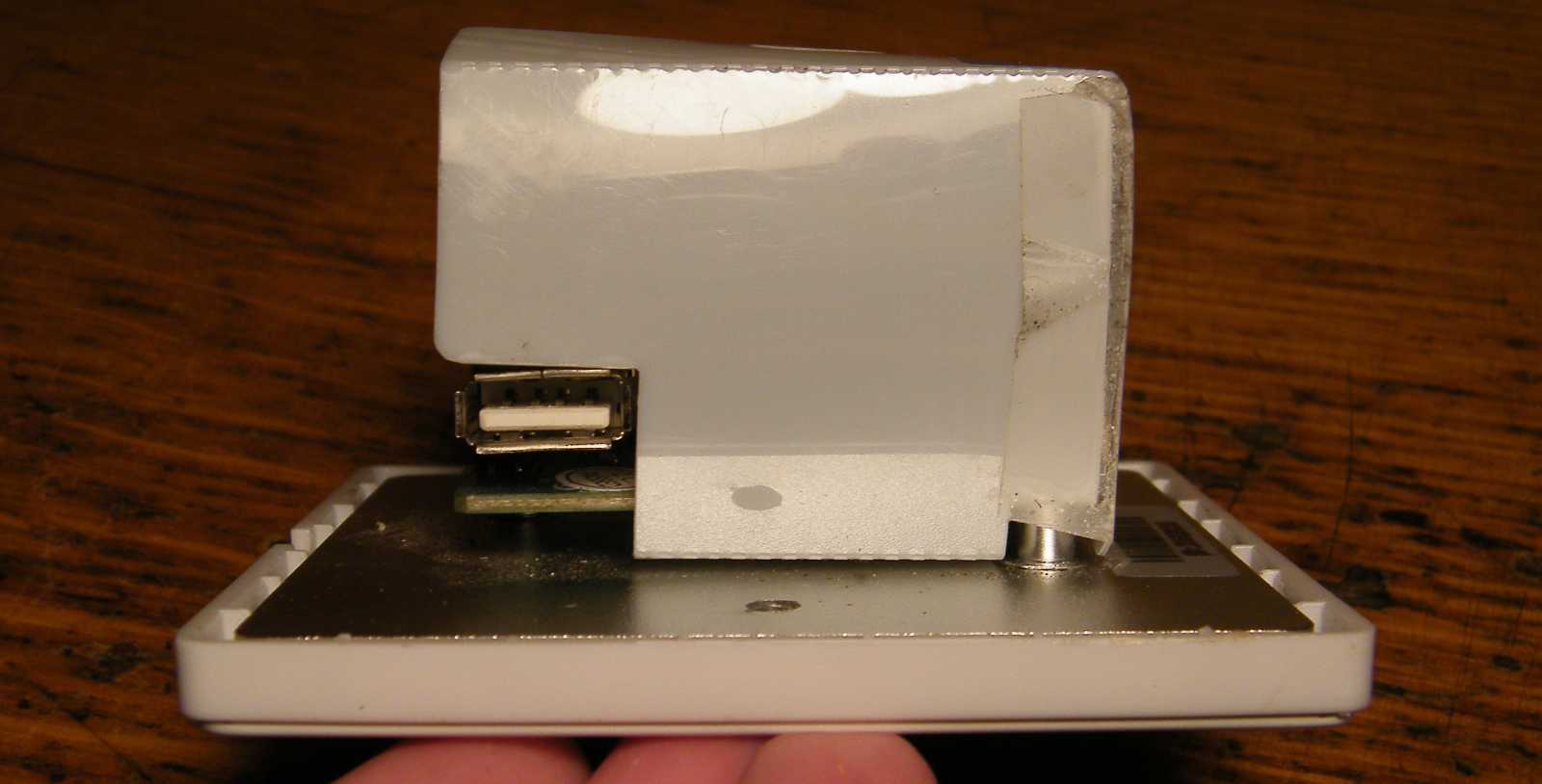

   Oldalról nézve pedig egy USB aljzatot, mely kombinációt nemcsak a piacon, de napok múlva már itthon nézegetve sem tudtam mire vélni. Mert ugye a két látott csatlakozó közül egyiken sem szokott az elektronika táplálásához szükséges tápfeszültség lenni. Na jó, az USB aljzaton igen, csak ugye ez itt nem be, hanem kimenet, amire nem a tápfeszültséget szolgáltató PC, hanem épp ellenkezőleg, konkrétan egy tápellátást igénylő eszköz való. Már ha jól gondolom a dolgokat...

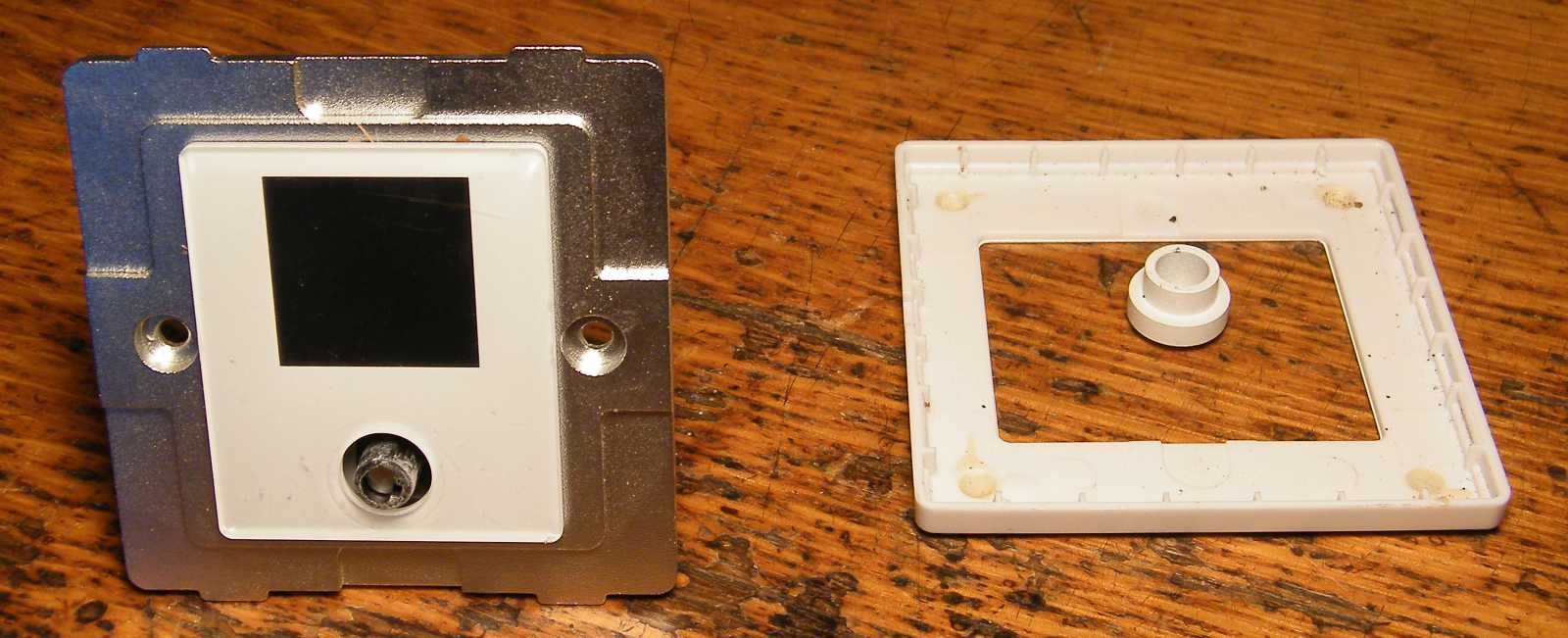

Az előlapot viszonylag könnyű volt az öntvényről lepattintani. Mint az a fehér
rész belsejének koszosságából kiderül, ez az izé valaha használatban volt.

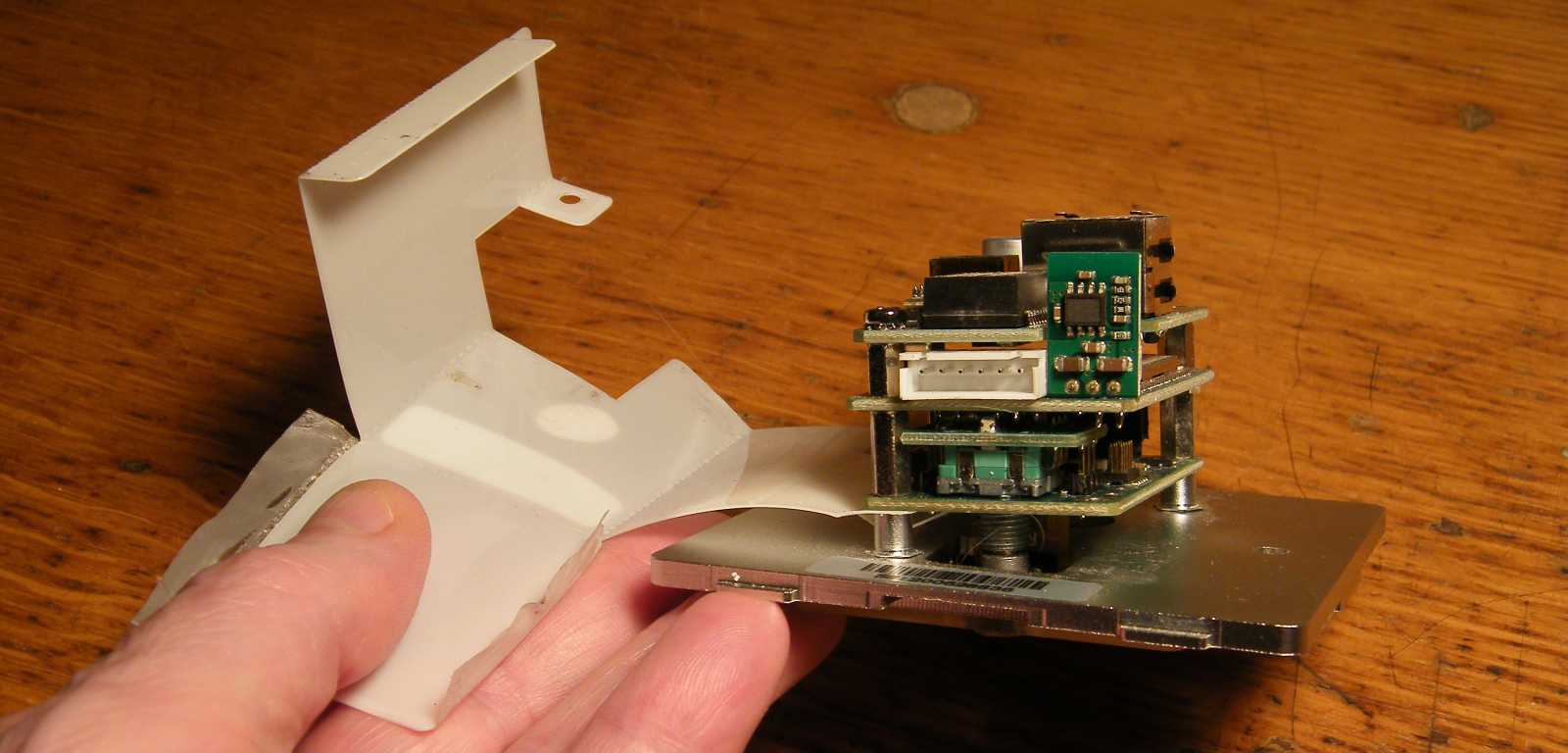

   Két ragasztócsík felfejtése után egy újabb csatlakozó került elő, amiben az a furcsa, hogy ha ezen keresztül megy be a tápfeszültség, akkor mégis hogyan lehet rádugni az aljzatra a dugót? Mármint az ehhez nagyon is útban lévő burkolattól.





Mint az később kiderült, a tápfeszültség nem ezen a csatlakozón keresztül ment be.

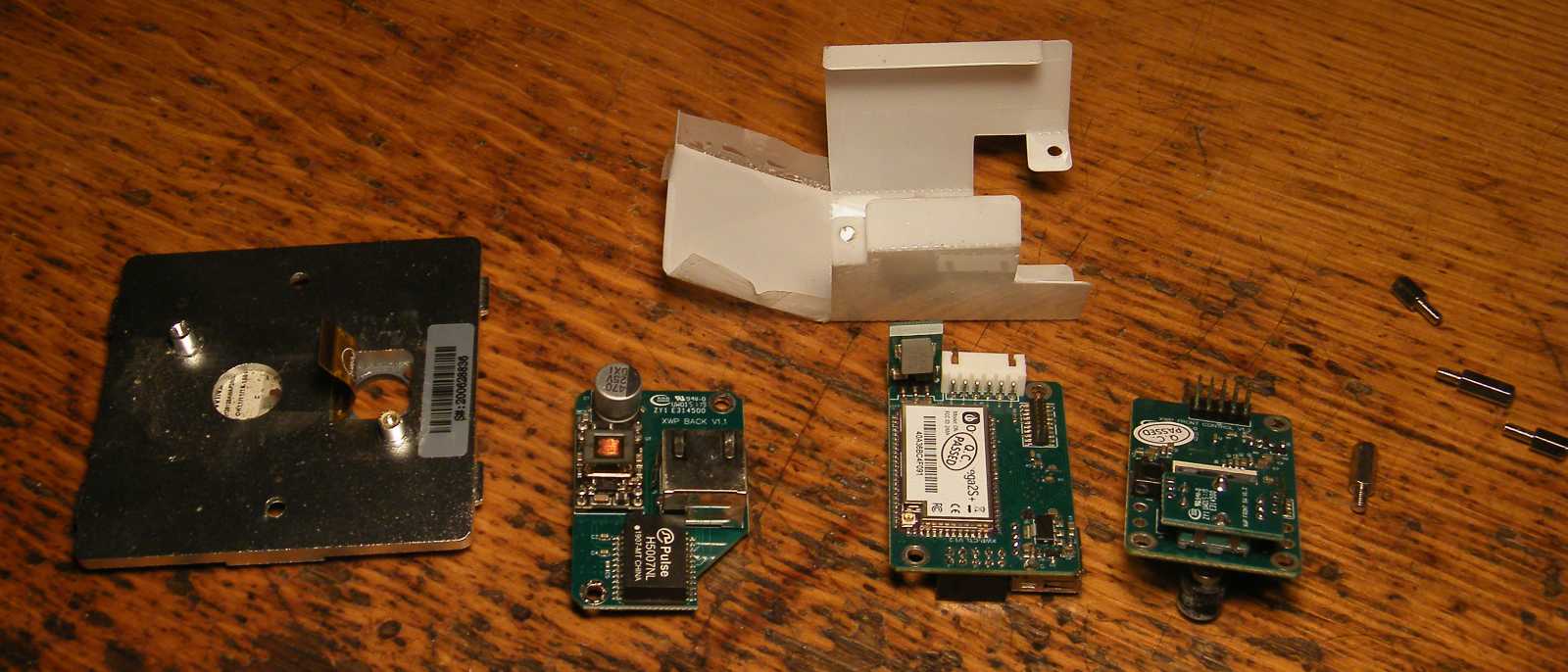

Kitekertem néhány csavart, aztán csak húznom
kellett a paneleket, s már jöttek is szét!

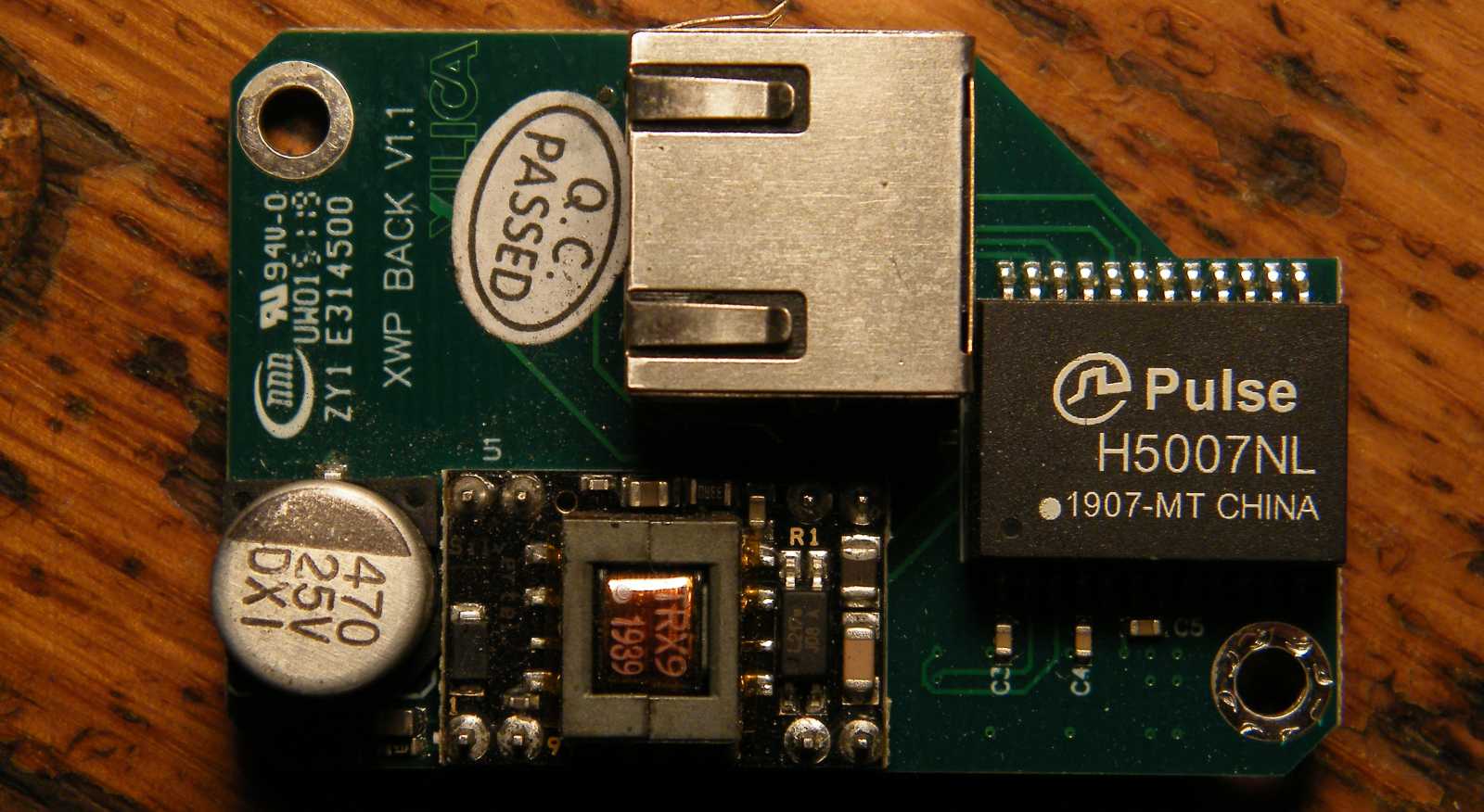

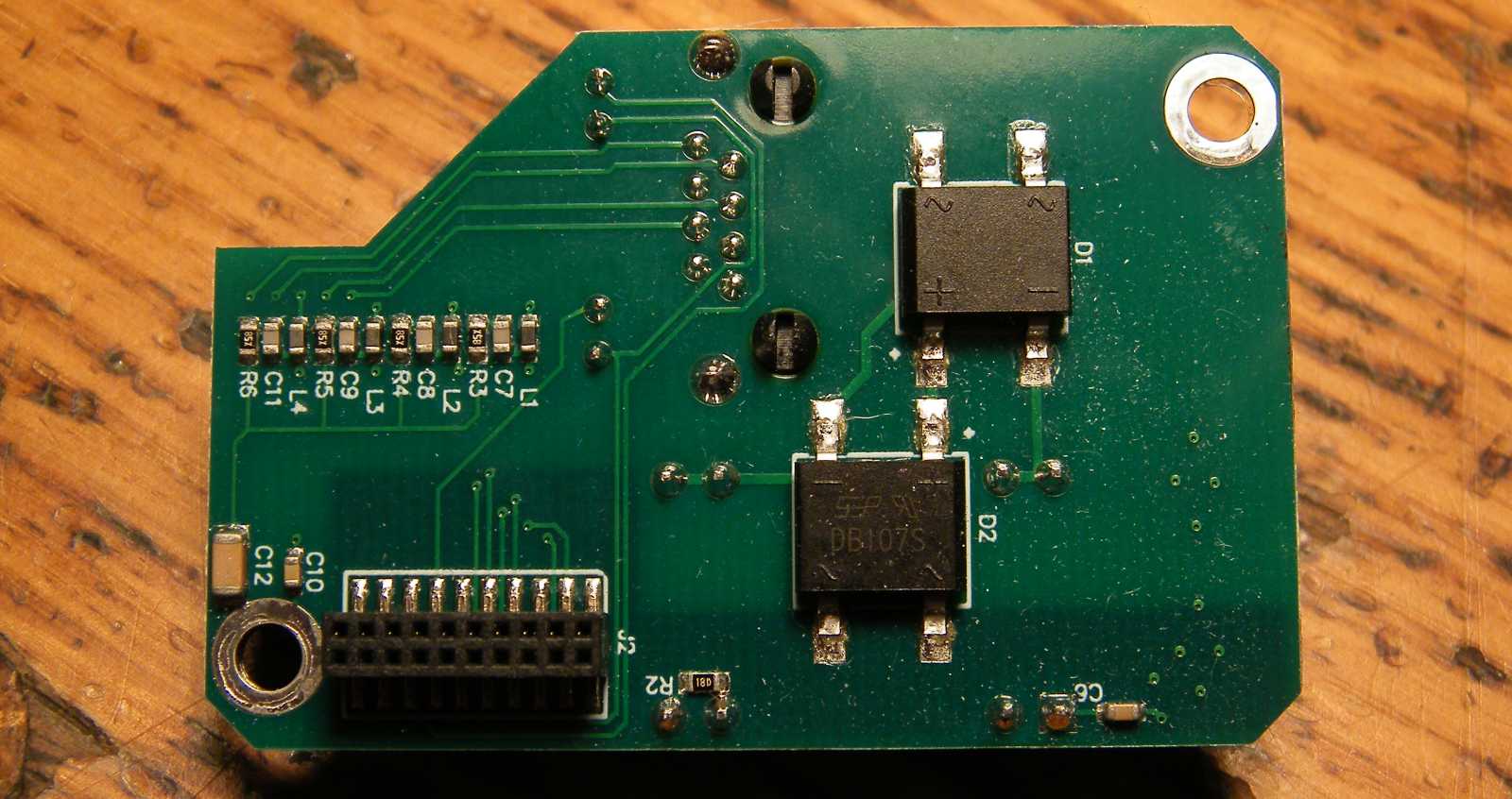

Már csak a két diódahíd miatt is biztos, hogy az a tápmodul.





Mint az később kiderült, az áramkörök a tápfeszültségüket a
LAN csatlakozón keresztül kapják. (Power over Ethernet)

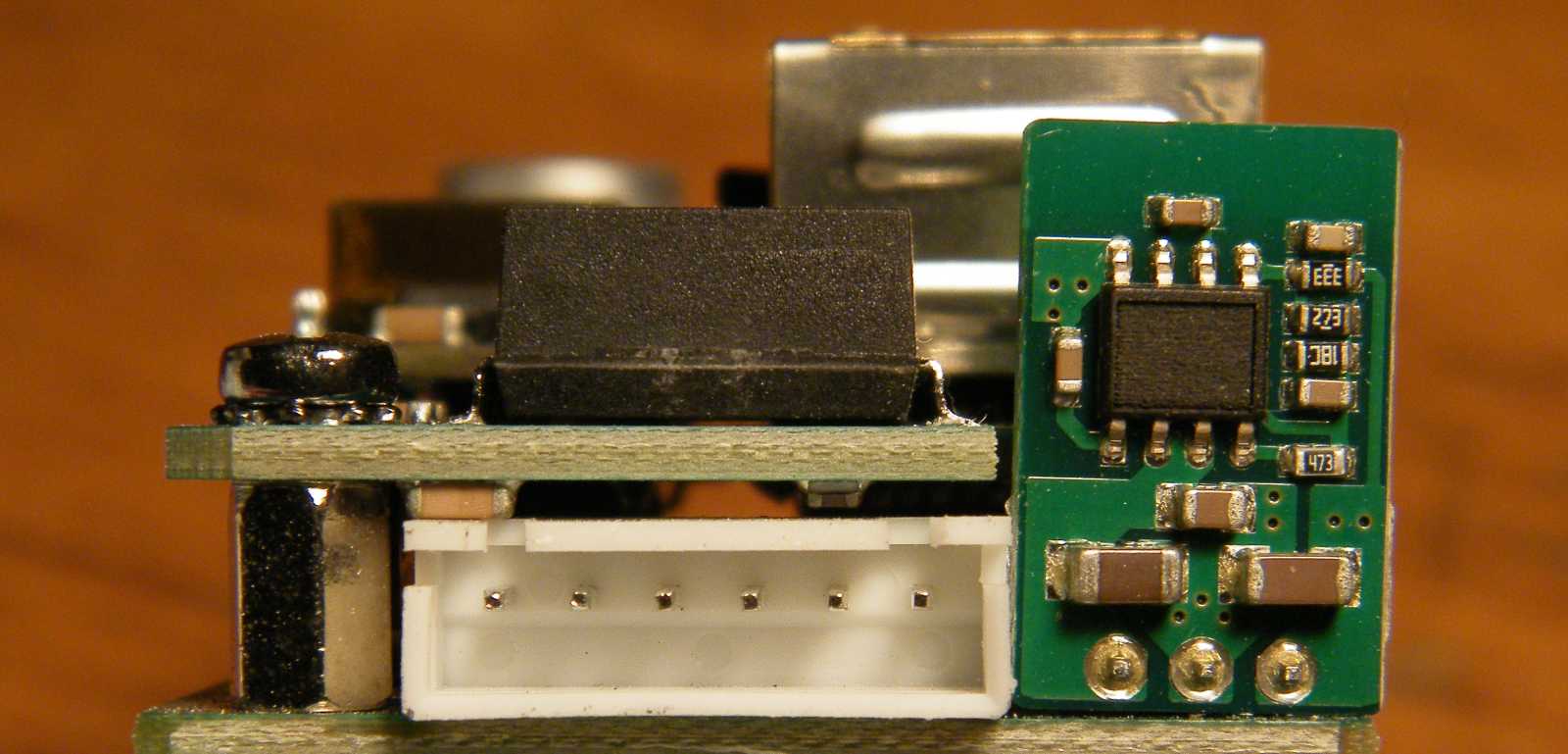

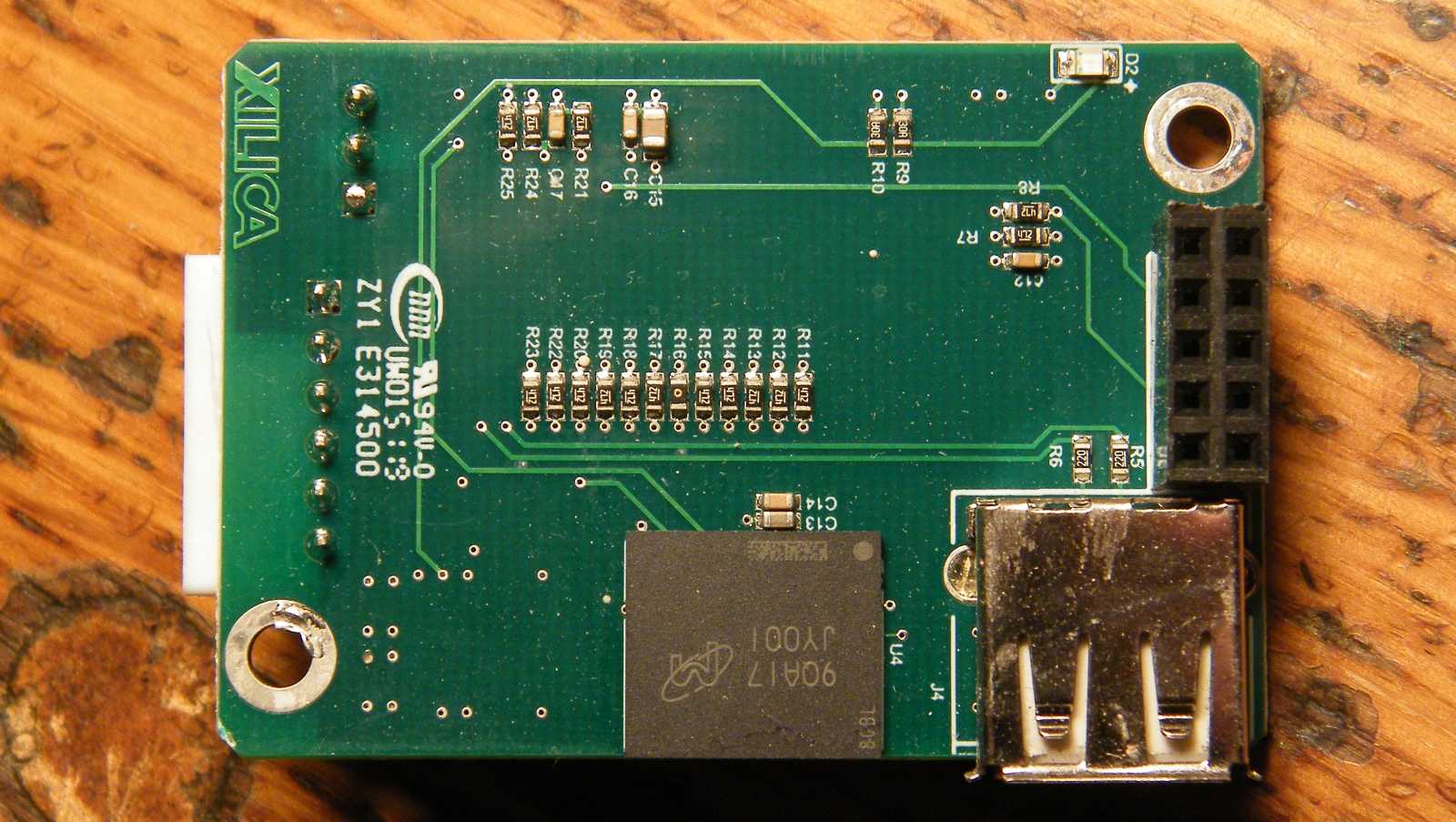

Ez a panel felel az USB illesztéséért.

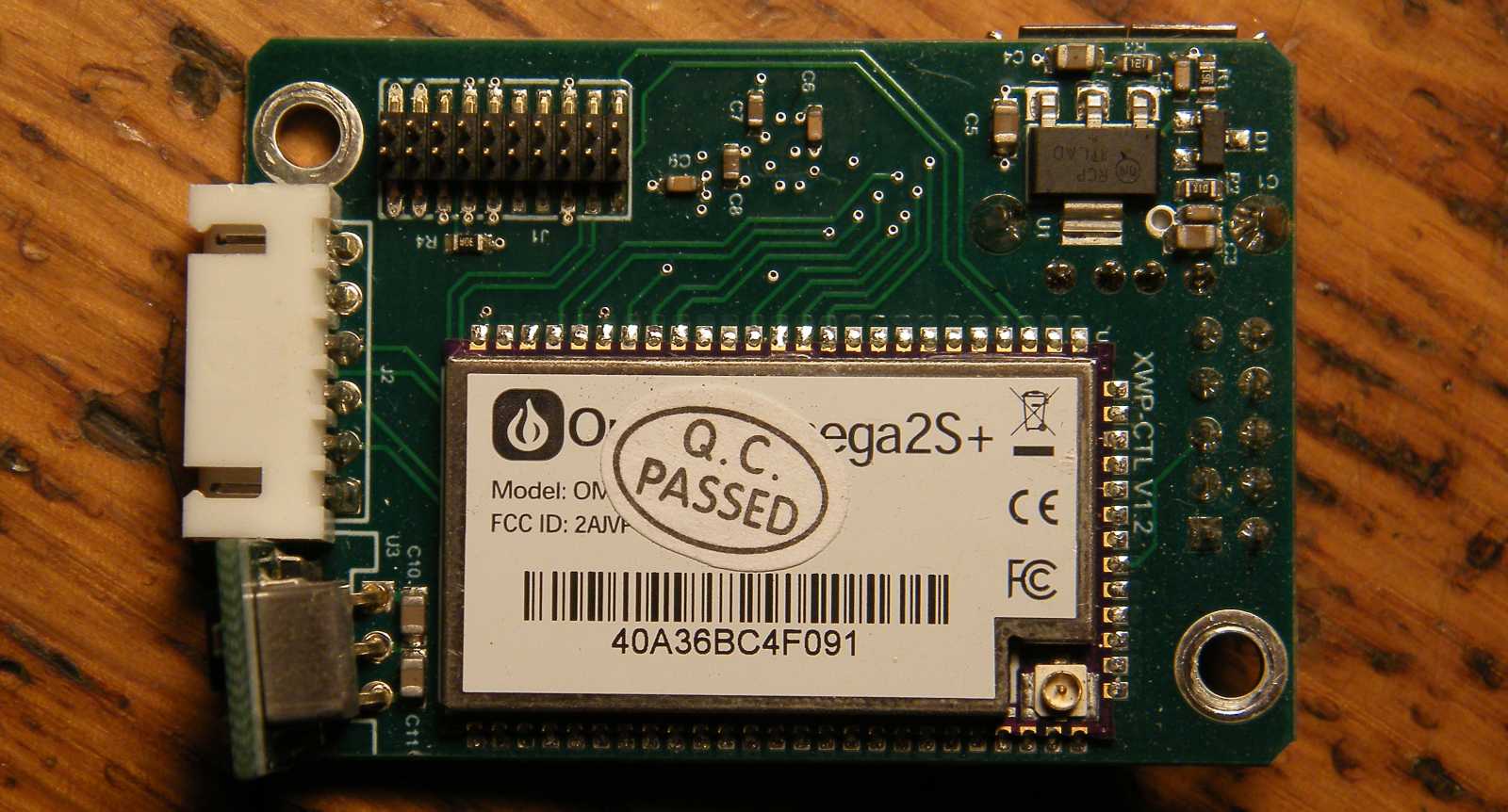

   A másik oldalon található hatalmas IC pedig a mindenféle funkciókért felel. Ha jól látom, akkor jobbra lent a csavarhely mellett az a másik kerek valami, az egy miniatűr koaxiális csatlakozó, valószínűleg a WIFI antennához.

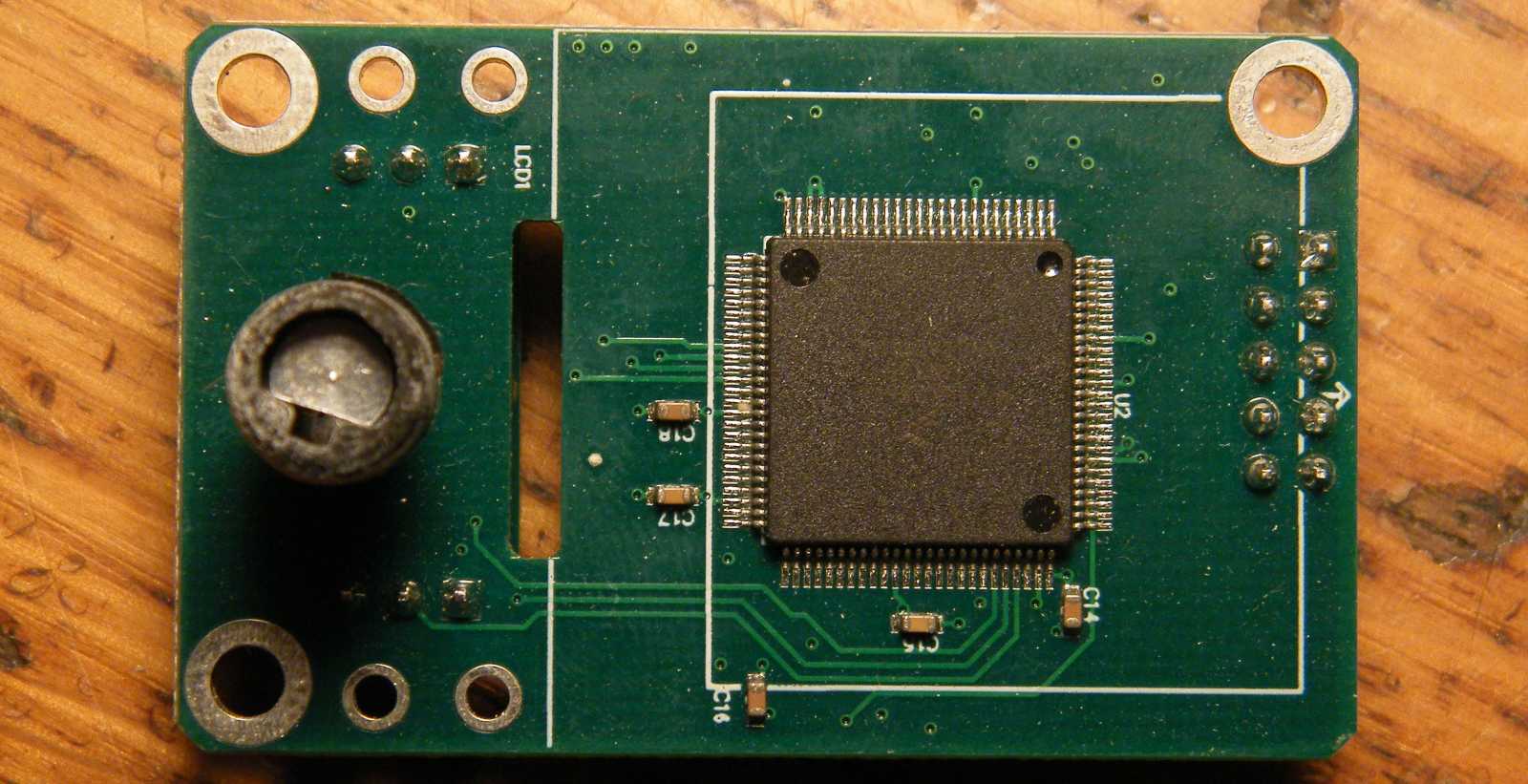

A hatalmas körbe lábú IC az OLED kijelzőt hajtja meg.

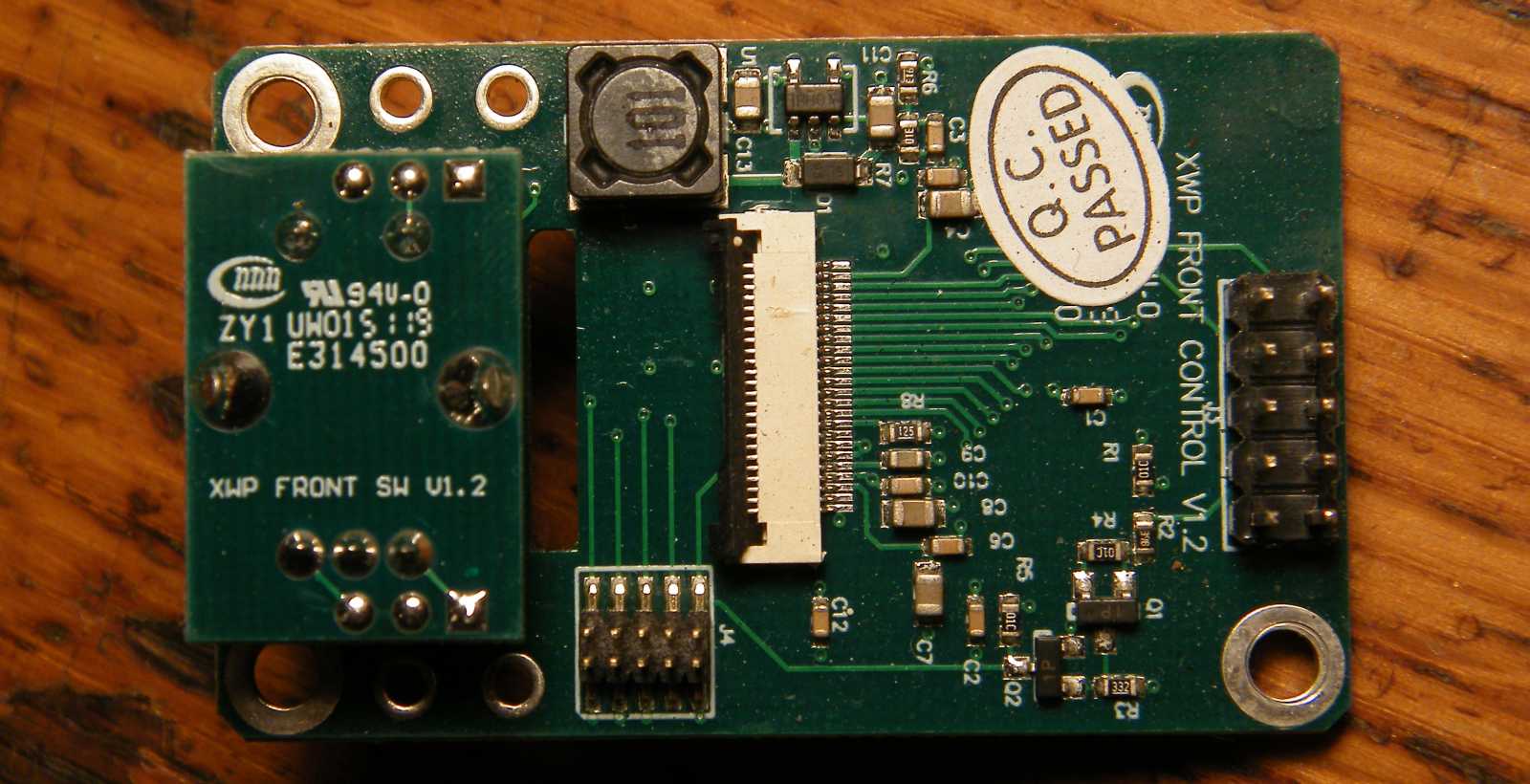

Az öcsi panel csak az előlapról elérhető forgató + nyomó gombot hordozza.

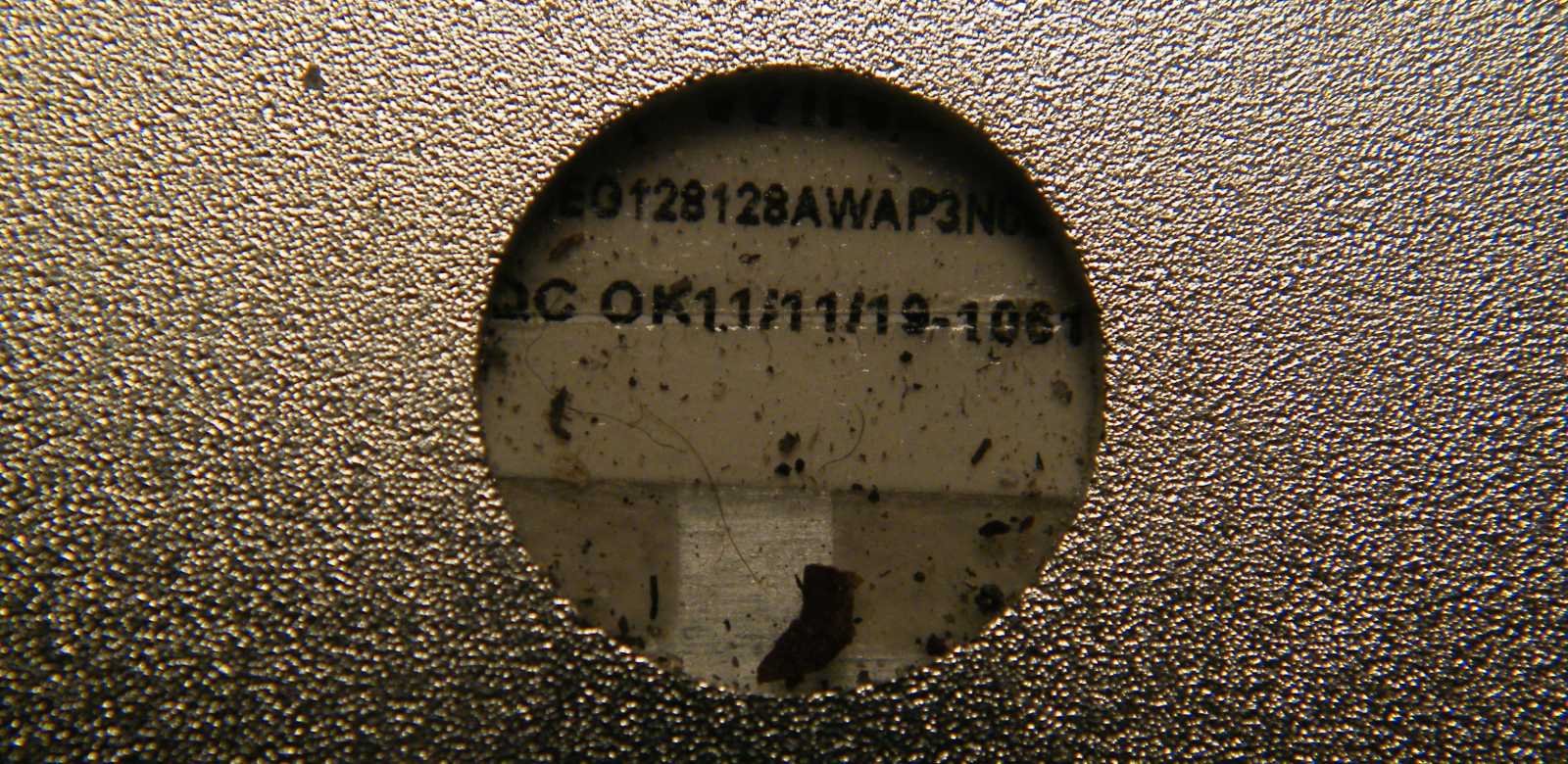

Mikor még nem tudtam, hogy mi ez, nekem már
akkor is gyanús volt a kijelző rengeteg lába.





Mármint egy hétköznapi LCD kijelzőnek nem szokás ekkora feneket keríteni.





   Ha már egyszer ez itt ugye a szétszedtem projekt, nekem ez a valami pedig már csak azért sem kell, merthogy azt sem tudom micsoda, na nehogy már - amúgy kényszeresen - ne piszkáljam ki belőle a kerek lyukon át látható kijelzőt!

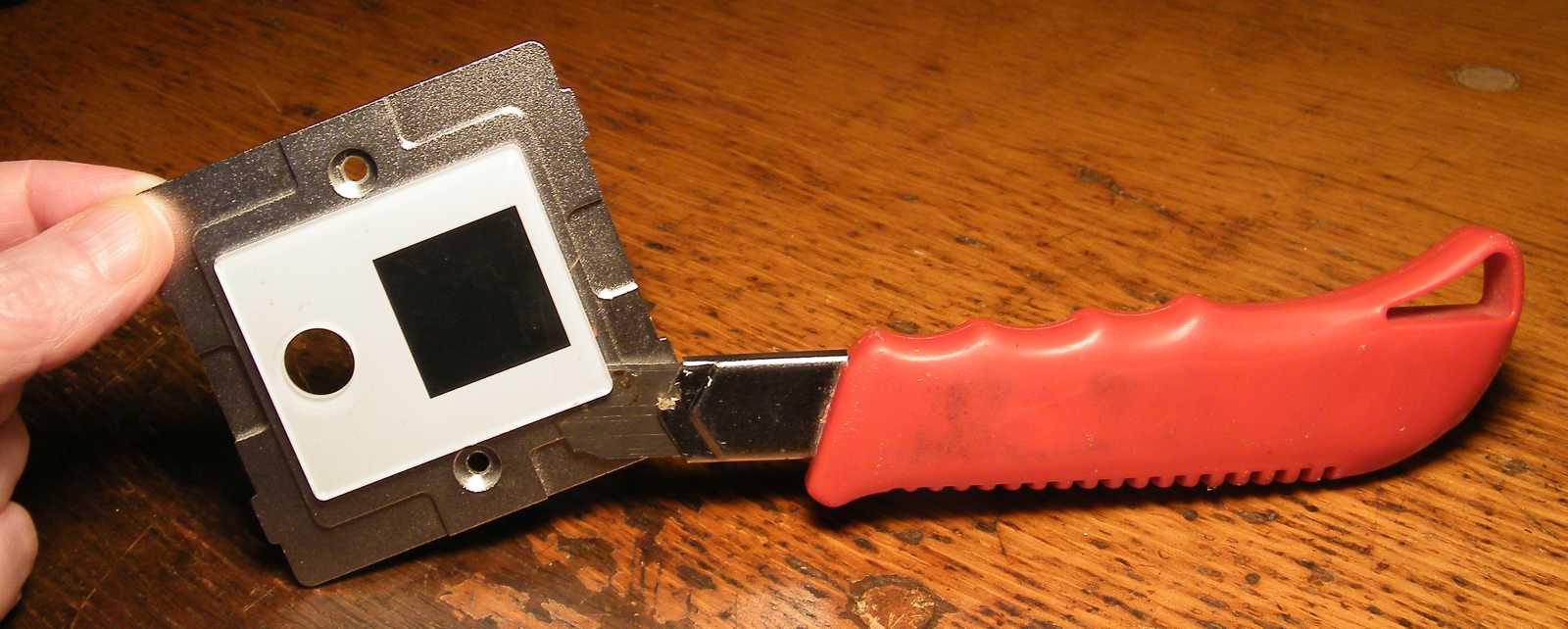

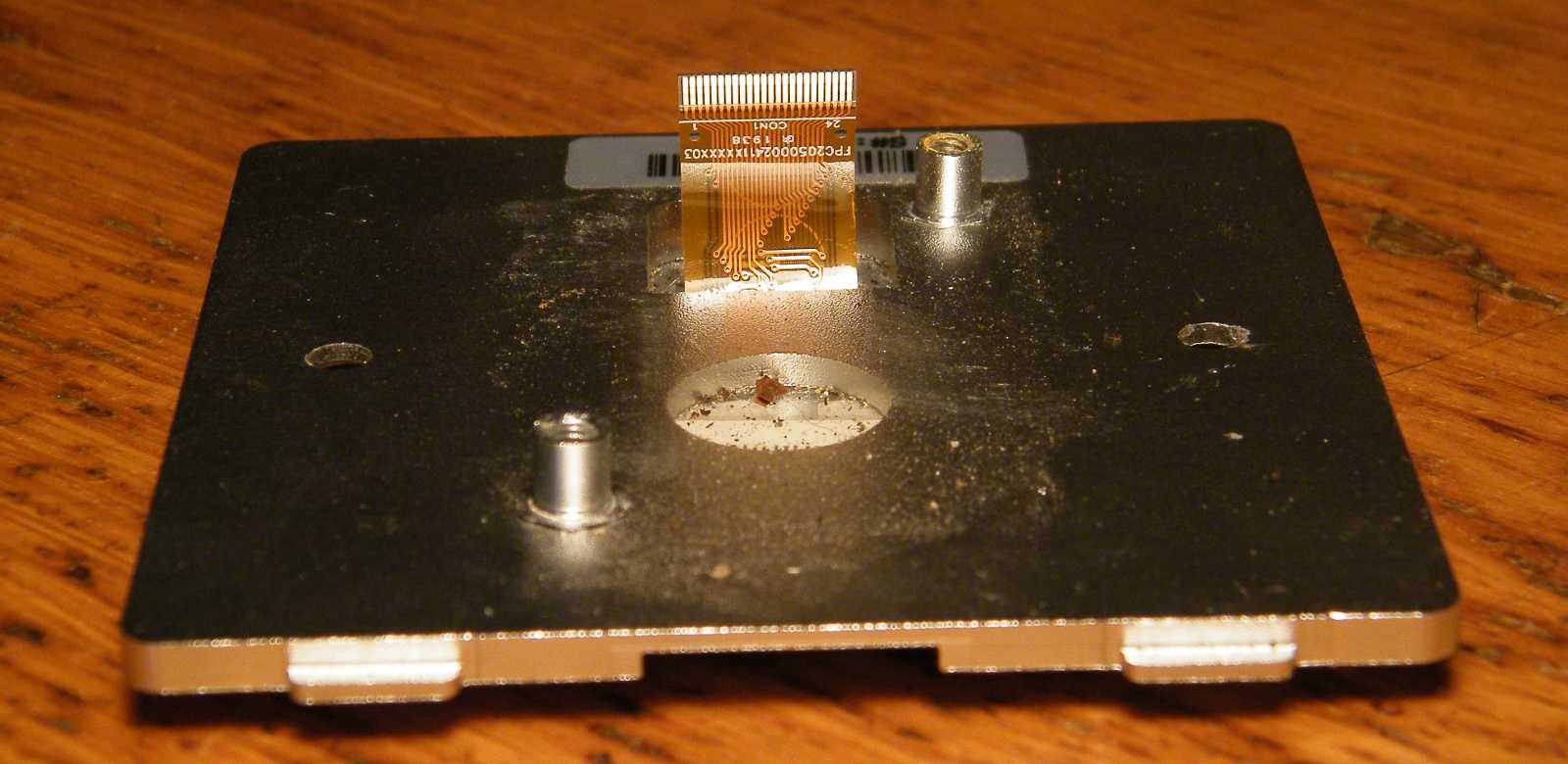

   És már toltam is bele a tapétakést, amit a felépítmény komoly ellenállással reagált le. Konkrétan annyira recsegett, hogy majdnem félni kezdtem tőle, hogy a végén még eltörik. No nem mintha számítana...

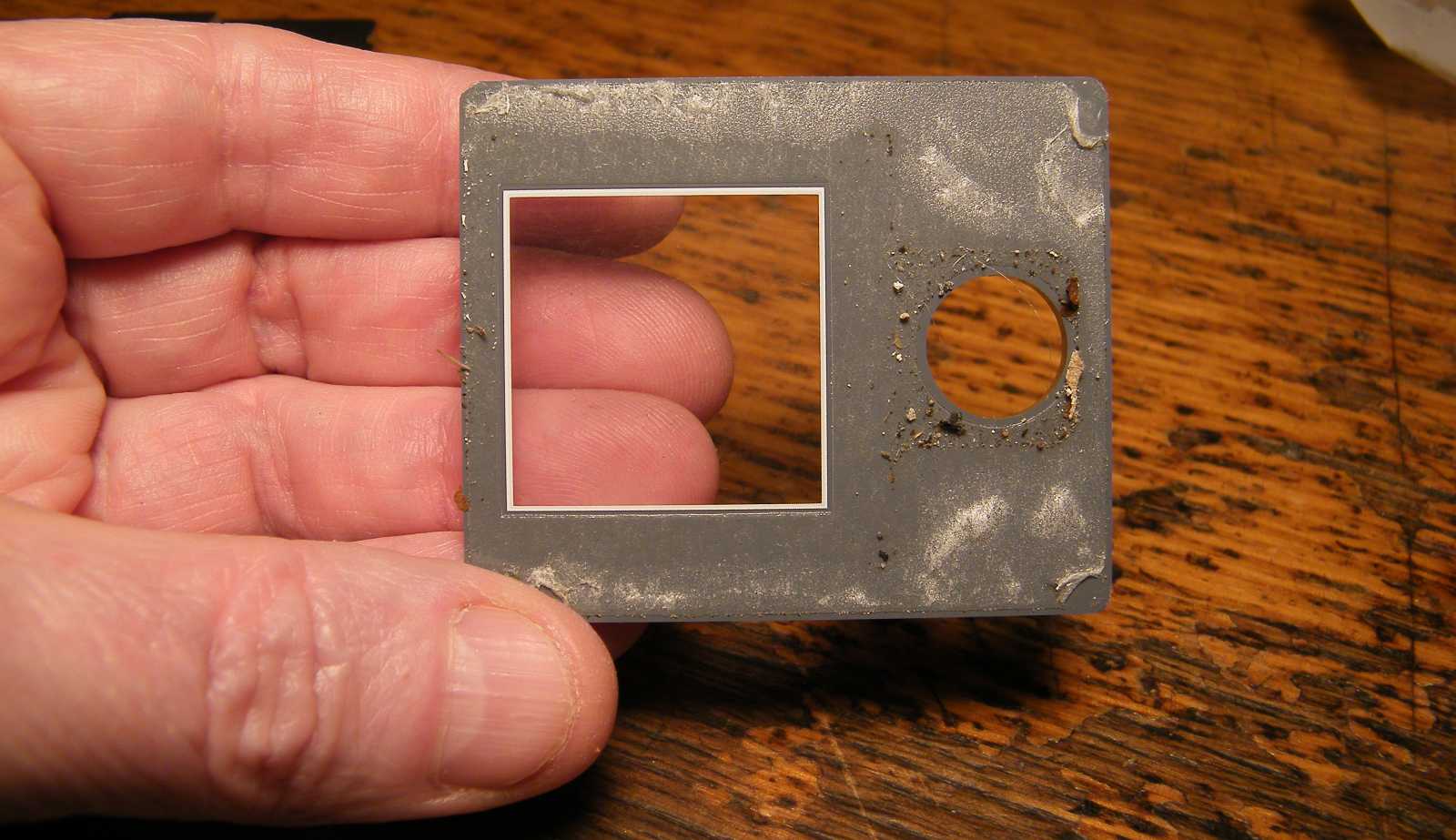

Amúgy csak a két anyag közötti kétoldalas ragasztó tartott szokatlanul jól.

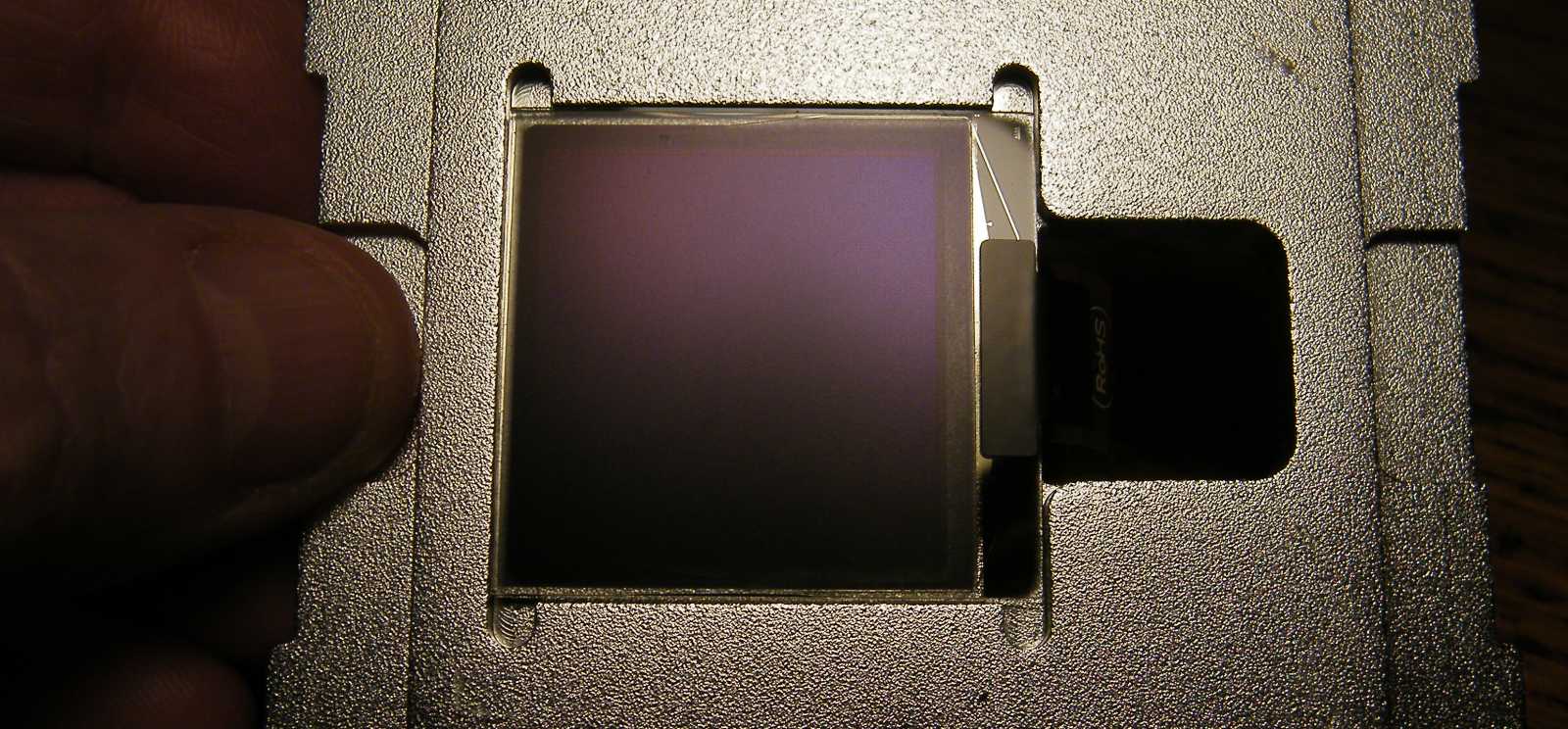

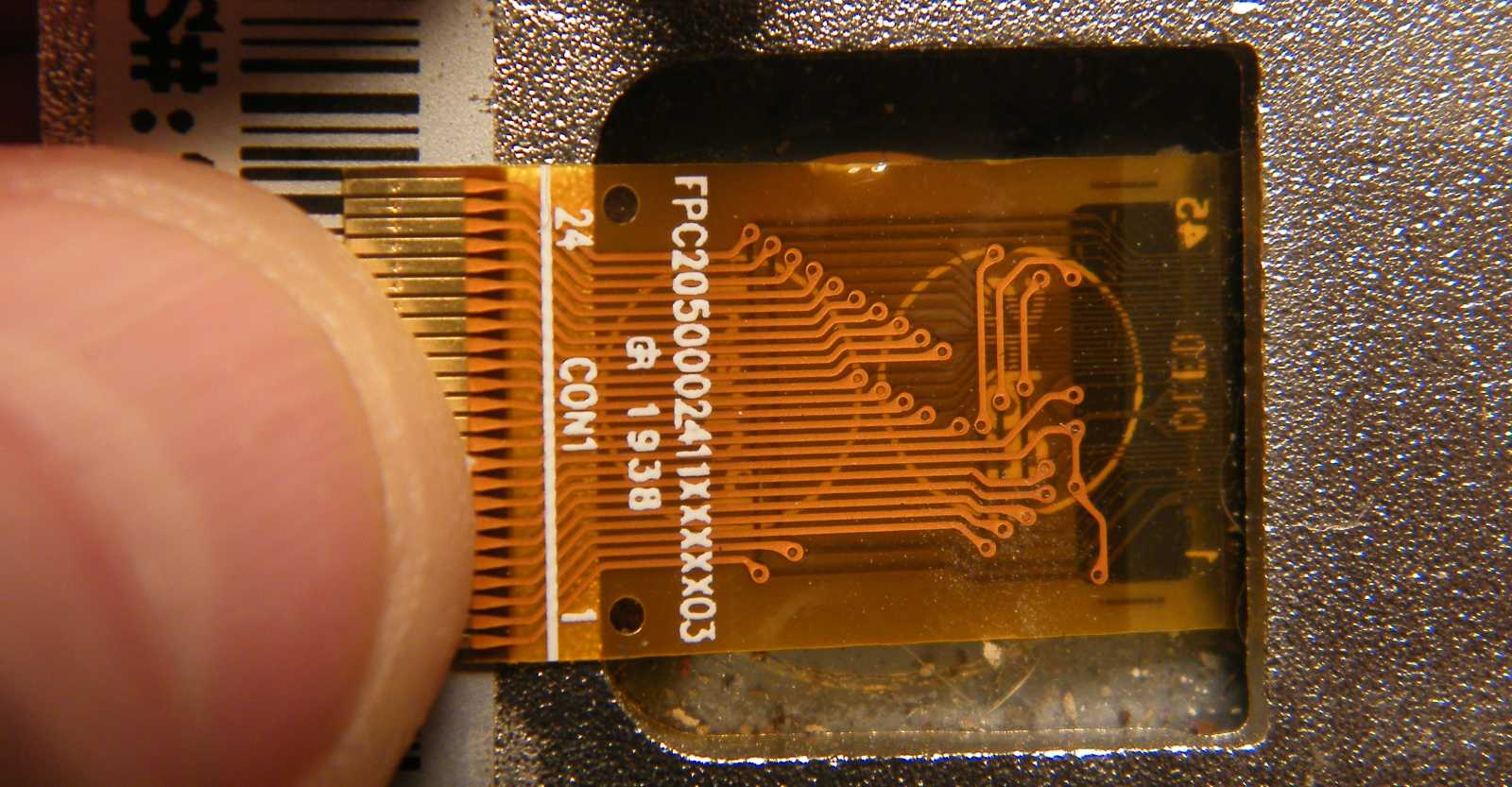

Íme az OLED kijelző.





Amit természetesen szintén nem átallottam a helyéről kifeszegetni.

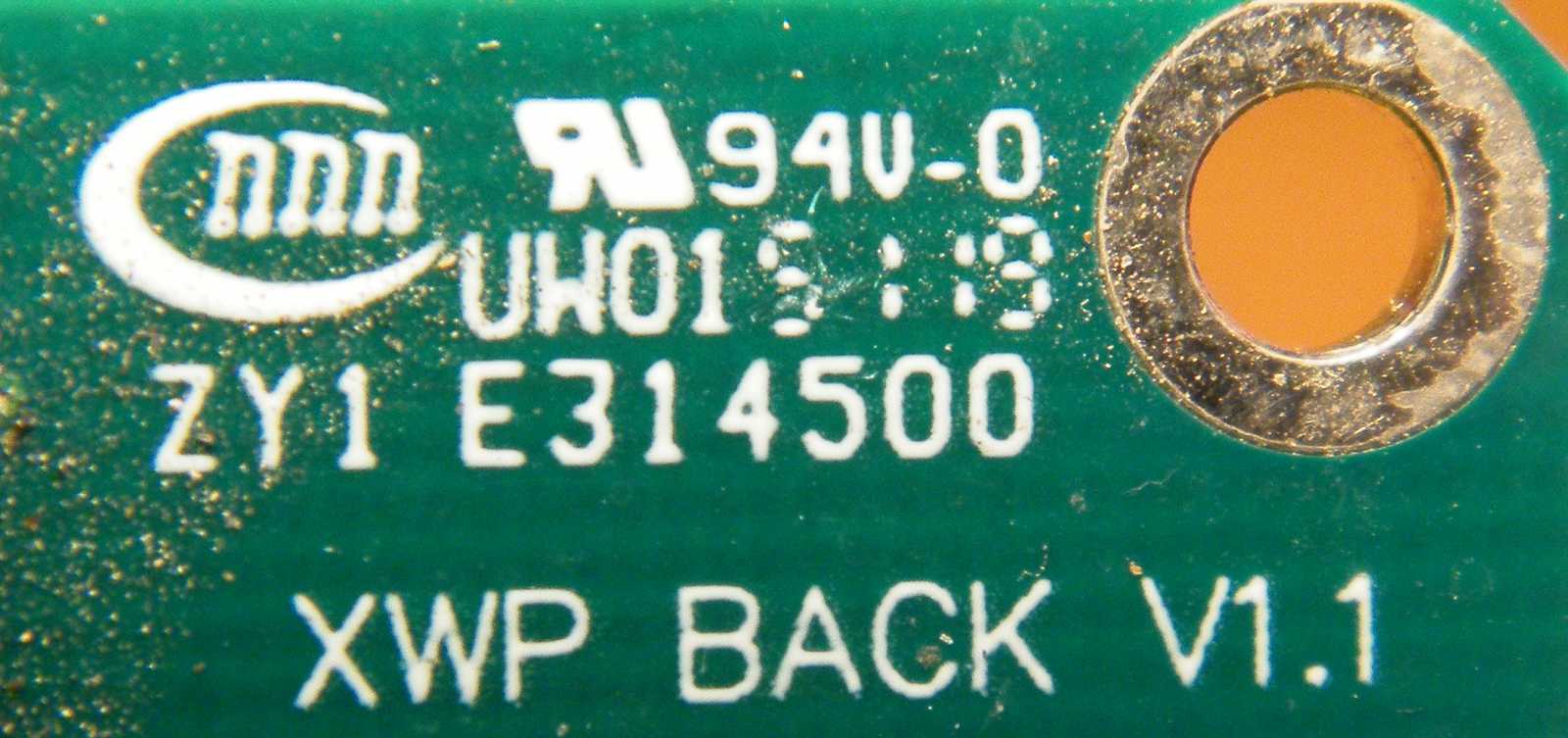

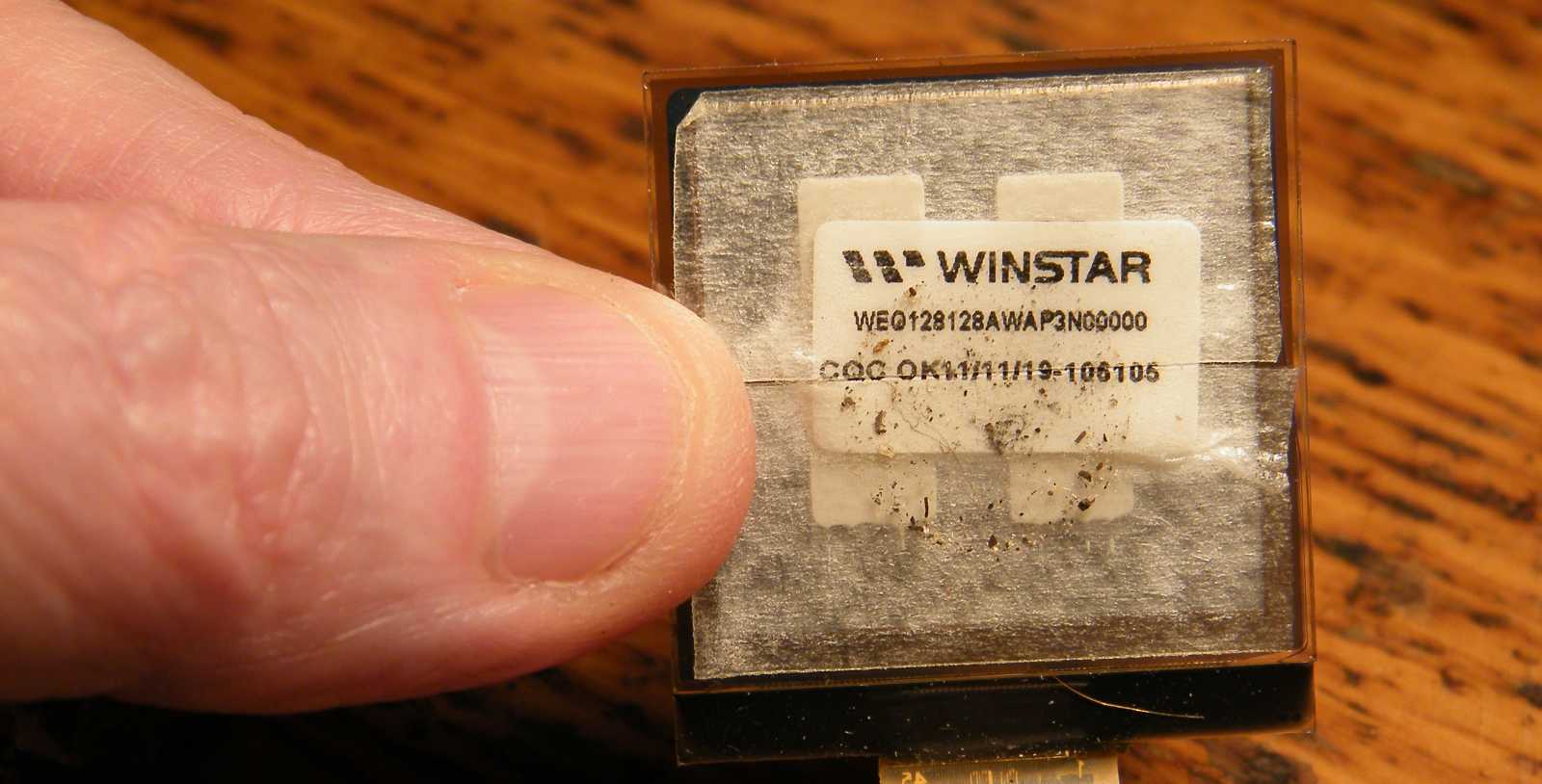

Ezekre a karakterekre keresve nem igazán kaptam értelmes találatot.

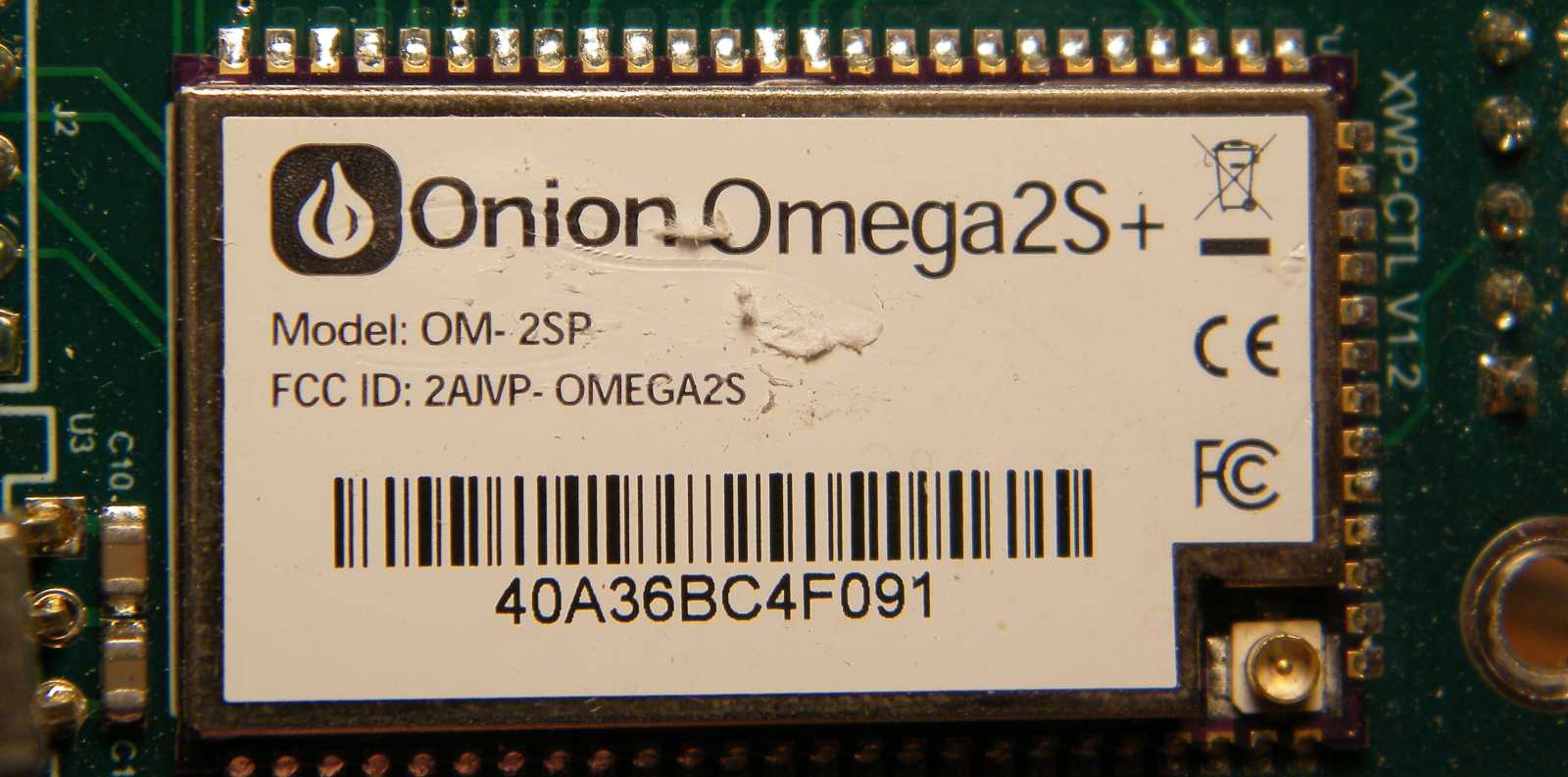

Az IC feliratai alapján viszont már kiderült, hogy mi ez.

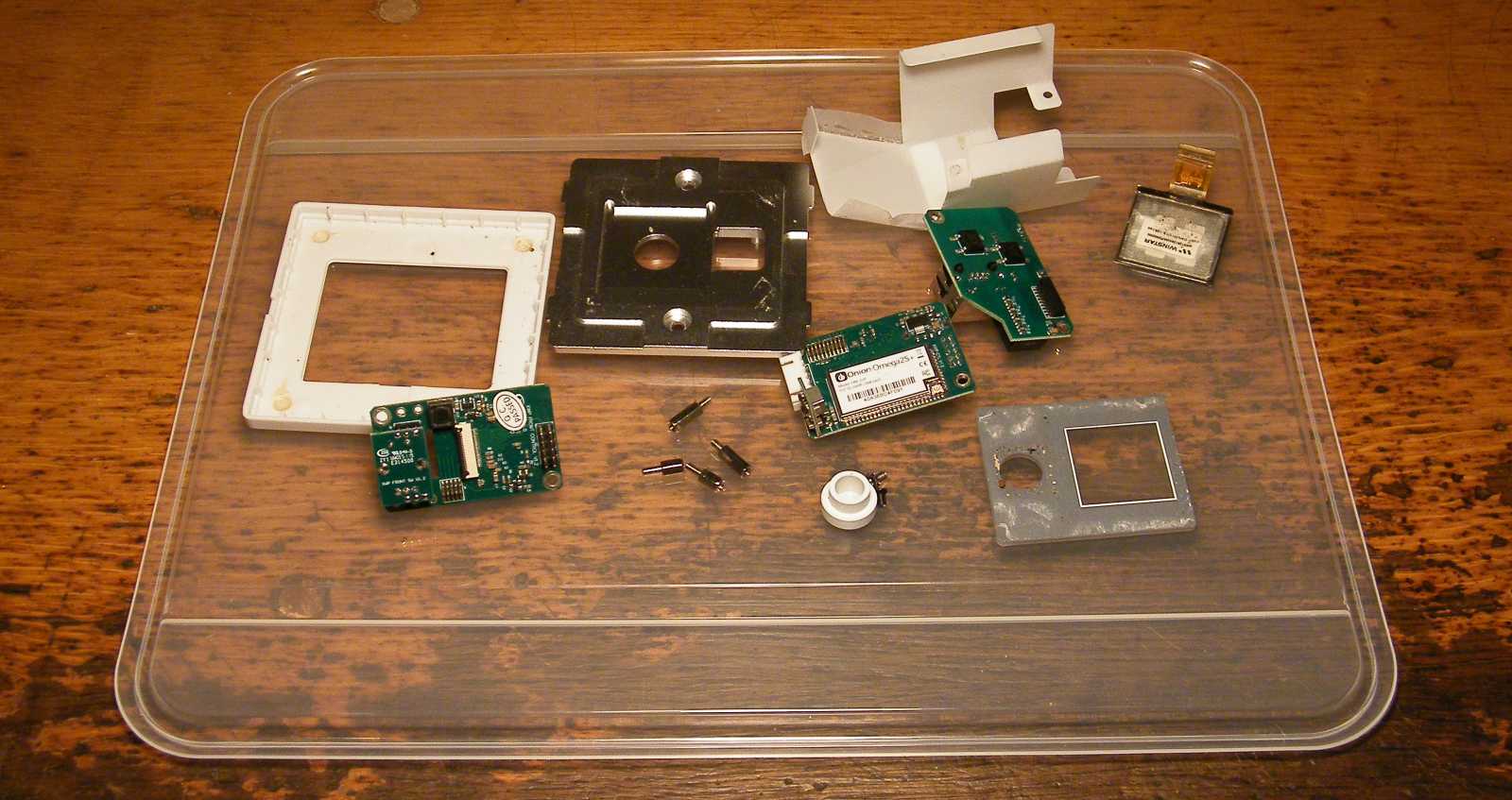

   Mivel ekkor még nem tudtam, hogy ez az izé mégis mire jó, illetve tudom-e használni valamire, gondoltam nem csapom szét. No nem mintha nem lenne már eleve apró darabokban...





Másnapig félretettem, majd újra rámentem céljának kiderítésére.

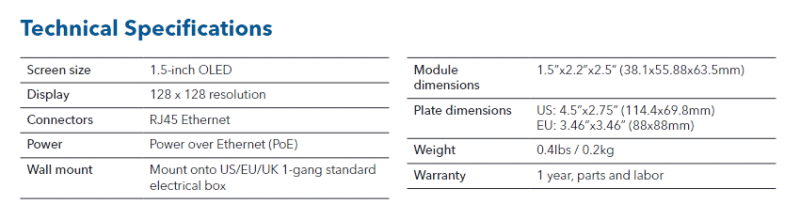

Íme a technikai specifikáció.

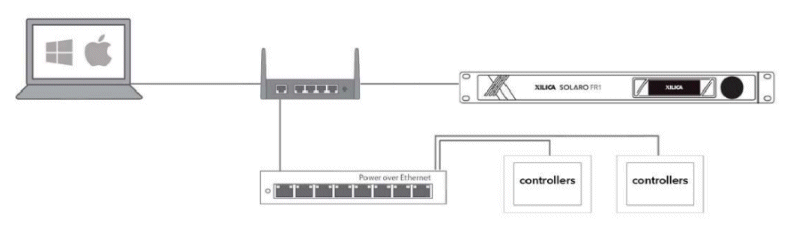

   Ez pedig egy rajz az installációhoz. Ha jól értettem amit olvastam, akkor ez a kontrollpanel univerzális. Mármint bármi kezelhető vele, ami csak a rendszerre rá van kötve, meg persze a kontrollpanel is fel van rá okosítva. Ehhez a rendszerhez én sajnos már annyira buta vagyok, hogy szerintem még az is szép tőlem, hogy legalább annyit sikerült belőle felfognom, mint amit ideírtam.





   Azt a tényt szintén sikerült felfognom, hogy ha nem azokat a dogokat szedem szét (vagy rakom össze) amiket egyszer már megemlítettem, meg persze a mindent tudó táblázatomba mániákusan felírtam, akkor így február végére hiába néz ki úgy, mintha idén is nagyon szépen haladtam volna, más oldalról nézve ez sajnos nagyon nem így van.





   Mármint ha azt nézem, hogy október, november és december hónapokban havi 5-ös 7-es léptekkel haladtam, akkor a januári februári egy-egy lépés, az kérlek smafu! Mármint azokhoz a terveimhez képest mindenképp az, melyek szerint az idei, vagyis még a 2023-as év végére valami ha nem is feltűnően látványos, de legalább egyáltalán látható haladást szerettem volna elérni, ami természetesen nem annyira erre a táblázatra, mint inkább a hall, a lomos, meg a tűzifás pince állapotára vonatkozik. Persze én, meg az én mindig nagyszerű terveim...
