Юность-202 összeszerelős kisrádió
(mondanom sem kell, hogy orosz)

Ide tettem le a kisrádiót, hogy mindenképp kéznél legyen mikor majd szét akarom
kapni. Persze egy ekkorka szobában mindenütt kéznél lenne. Akkor mondom
inkább úgy, hogy szem előtt. De hát a szobámban mindenütt szem
előtt van! Mi van? Már magammal is kötözködöm?

Szép kis rádió ez, bár a formája nem éppen a megszokott.
Az oldalai méretaránya miatt egy kicsit bumfordinak néz ki.
A kisrádió neve "Ifjúság - 202", és 14 rubelbe került 1988-ban.
Nem vagyok irigy, de ha arra gondolok, hogy az oroszoknál mennyi
elektronikai építő kittet lehetett kapni, szóval akkor elönt a sárga irigység.
Igaz, nekem is jutott egy amit összerakhattam, de már régen nem gyerek fejjel...

Tápfeszültség, fülhallgató és antenna csatlakozó.

A rádió másik oldalán van a hangerő és a hangoló gomb.

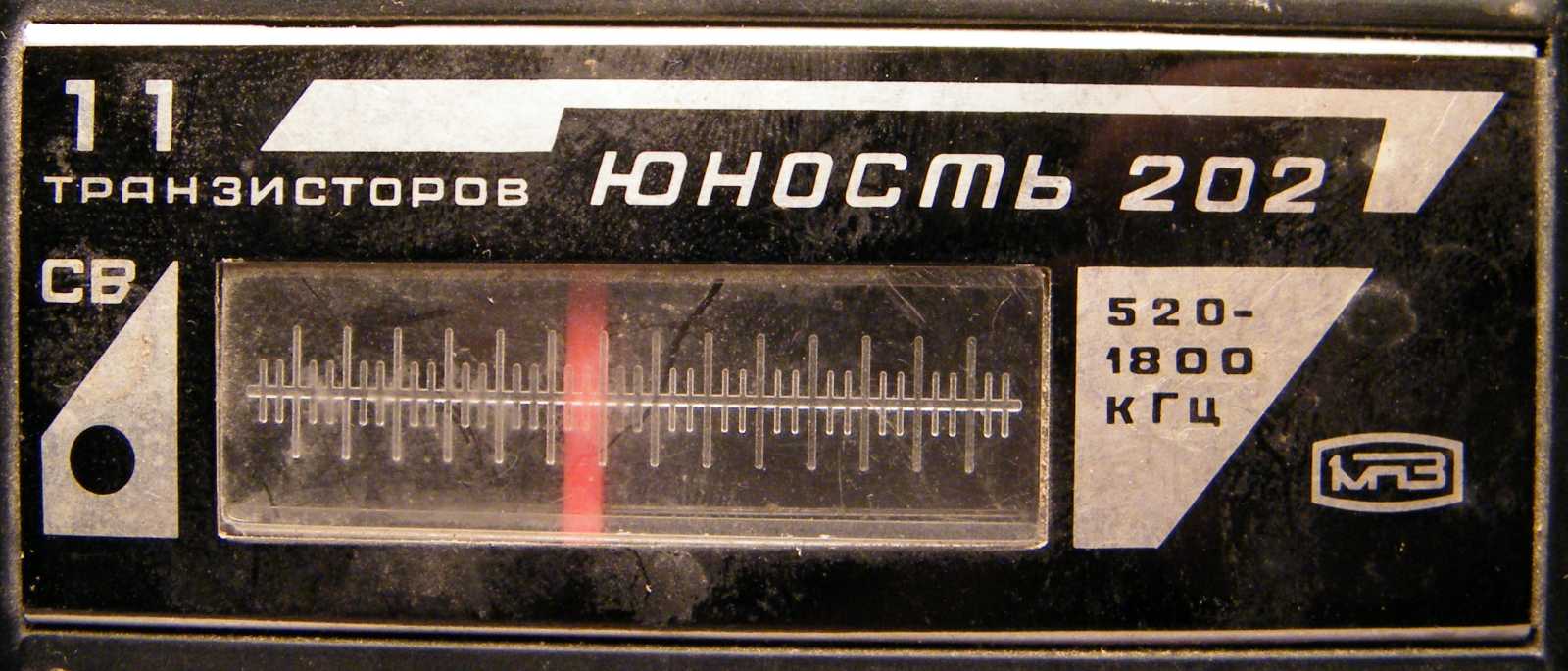

A skála szép, bár mintha hiányoznának róla a számok.
11 tranzisztoros, ami elsőre talán kissé soknak hangzik.

A logó szép, bár számomra felismerhetetlen.

Hátulról nézve nincs raja semmi érdekes.

A hordszíj viszont nem bőr, nem szövet, hanem tömör gumi.

Az elemtartó fedele igen ötletes. Éppen ilyen "kinyílik de nem esik le"
van manapság például a fényképezőgépeken.

Elsőre semmi különös sem látszik.

Vajon mi lehet a hangszórón az a félkörív?
(meg mellette is van egy)

A skálahúrozás egyszerű, de ettől persze még rendben működik.

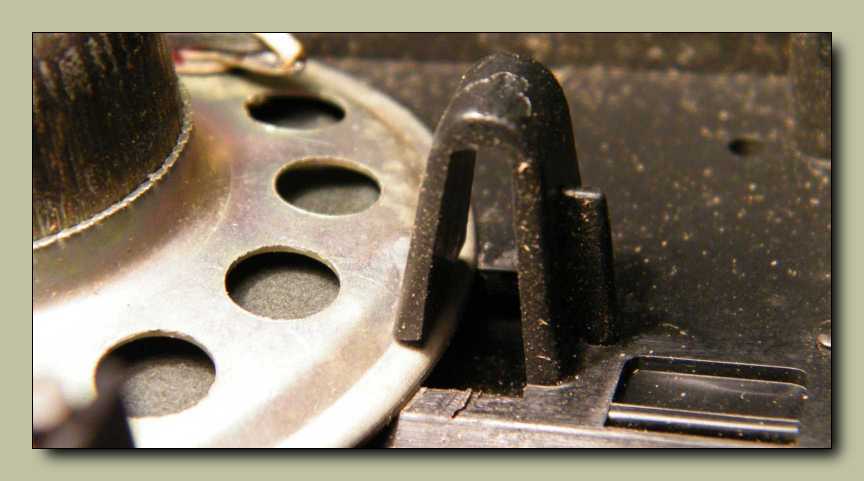

A hangszórót mindössze ez a beakadó, magától rugózó pöcök tartja.

Ezek hárman eredetileg a hangszóró membránjának szélénél voltak körben.
De vajon hogyan estek onnan ki? Az addig rendben, hogy elengedett
a ragasztó, de nem látok rést ahol kifértek volna. Vagy már
mikor összerakták, akkor sem voltak a helyükön?

Kissé különösnek tűnik ez a tekercselési mód, de ha
egyszer ez szerepel az összeszerelési utasításban...

Igen egyszerű a csatlakozók belső kialakítása. Úgy nézem, hogy a fülhallgató
dugója ha fog is érintkezni, de biztosan nem lesz hajlamos a helyén maradni.

Semmi nyoma KF-nek, vagyis ez egy úgynevezett egyenes rendszerű vevőkészülék.
Persze szupert (műszerek nélkül kezdő amatőrnek / gyereknek) nem volna
egyszerű behangolni. Fázisfordító és kimenőtrafó sincs, bár
létezett a rádiónak egy trafós változata is.

A kapcsolási rajz egyszerű, még egy kezdő számára is jól átlátható.
Érdekesség talán csak az előfeszített diódás AM demodulátor,
és a kollektor kimenetű teljes komplementer végfokozat.

A rádió szól, meglepően szelektív, viszont a Kossuth valahol a skála közepén jön be.
Mondjuk minden műszer nélkül, dobozból úgy összerakva, hogy még a ferritet
is nekünk kell kézzel megtekercselni, szóval ez nem is rossz eredmény.

A panelra az összes alkatrész pozíciószáma fel van festve. Tényleg játék a
gyereknek összerakni egy ilyen kisrádiót. Már ha érdekli az elektronika.

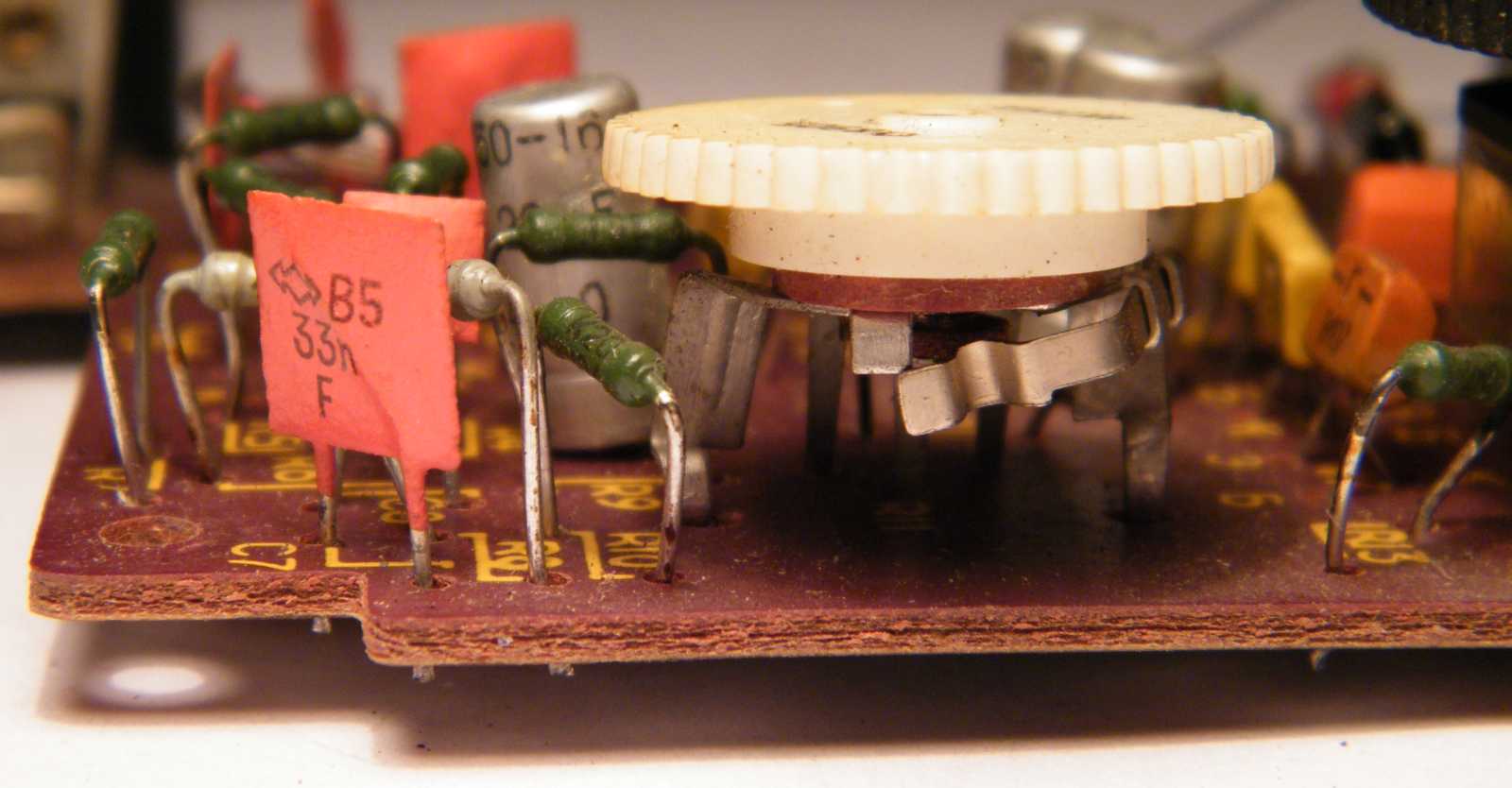

Sokol mintájú potméter, erősen sérült bekapcsoló kontaktussal.
Nem volt a helyén a potméter, mikor be lett forrasztva.
Az utólagos igazítás miatt kicsit elgörbült mindene.

Bekapcsolást jelző LED, valamint a hozzá tartozó áramkorlátozó ellenállás.
Akarom mondani fentiek hűlt helye.

A kerek lyukon jött volna ki a LED.

Az előlapon is megvan a LED helye.
Vajon miért maradt ki a konstrukcióból? Drága volt a LED az oroszoknál?

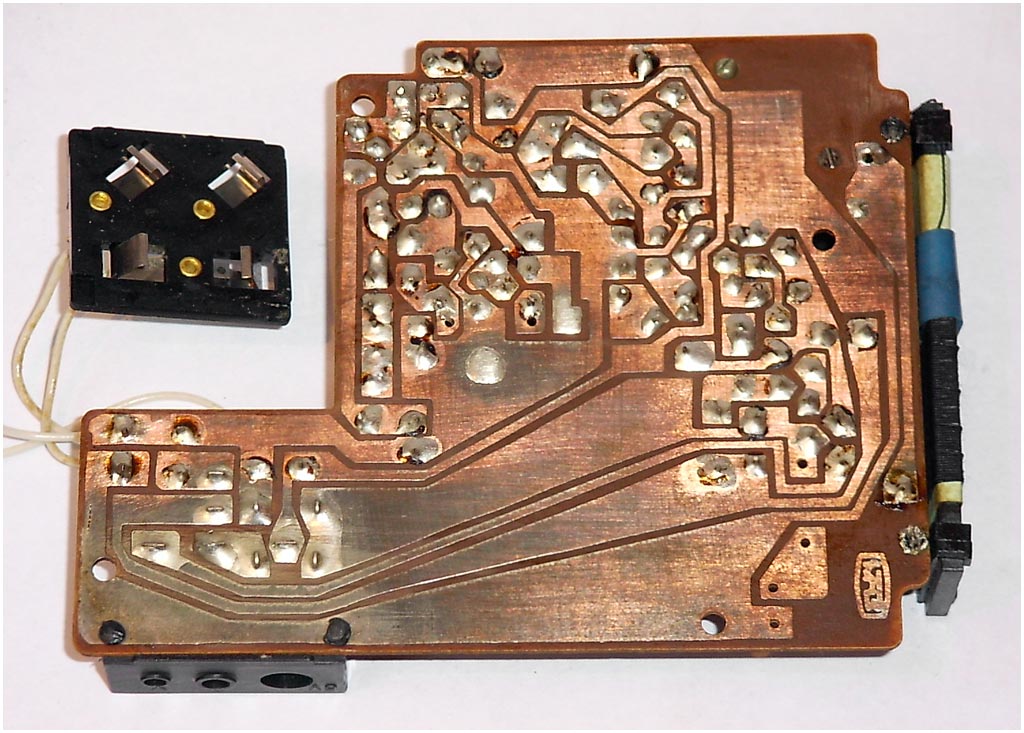

A panel telibe ónozott, de létezett réz színű változatban is. Bal szélen látható,
hogy a fólia a melegítés hatására már kezd elválni az alaplemeztől.

Egy kissé mikrofóniás a rádió. A pattogó hangot meglepő módon
nem a műanyag lapocska adja, hanem a hangszóróból jön.

Erőteljesebb piszkálásra akár el is hallgat a rádió. Mindez azért, mert az a darab
drót egy ellenállás, ami egy kissé kontakthibásan lett beforrasztva.

Felhajtottam a rézlemezt, hátha van alatta valami, de csak a papírlapocska esett ki.

Mégpedig azért esett ki, mert a rézlemez drótlábait át kellett volna rajtuk
dugni (mármint ezeken a lyukakon), még valamikor a beforrasztásuk előtt.
Szóval a világ más tájain sem igazán szokás elolvasni a használati utasítást...

Elfelejtetem kimosni a dobozt mikor ki volt ürítve, ezért utólag kapott egy
nagyobb adag spirituszos dörgölést. Ettől jól láthatóan tiszta lett.
Nem baj, majd a polcon állva újra szépen beporosodik.

Zsebrádiónak egy kissé ugyan nagy, de azért sikerült begyömöszölnöm a helyére.

Feltettem a polcra, mégpedig ennek a másiknak a helyére.

Szeretnék olyan polcokat, amikre nézve elmondhatom: No, ezek készen vannak.
Ez még csak egy félkész polc, de szerencsére már csak egy rádió híja van.
A nagyon fényes és nagyon koszos előlapú Philipset a nagyon fényes
előlapja miatt vettem meg. Persze igen olcsó is volt, mert koszos.
