Codix eprom programozó
(hogy ilyen is legyen)

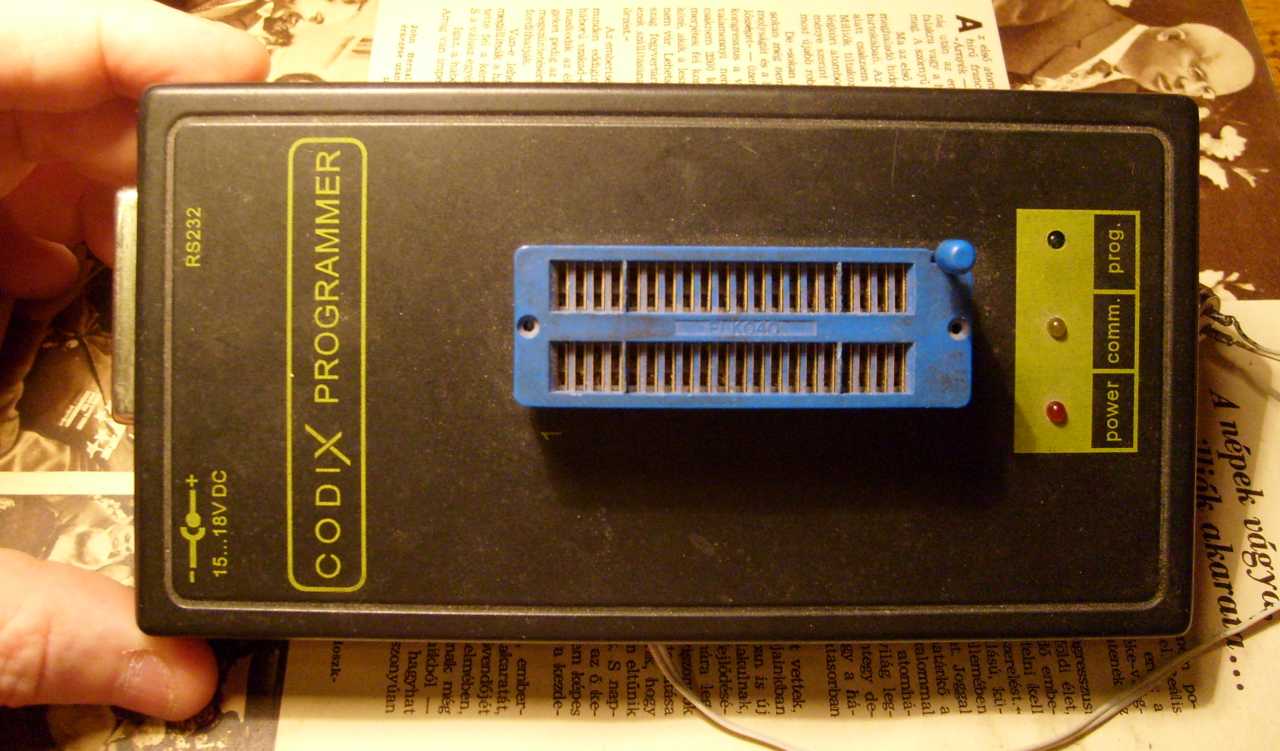

Kíváncsiságból elhoztam, mert én sem láttam még ilyet belülről.
Persze semmi különös nincs benne, valami panel, meg apróságok.





Beleteszünk egy IC-t (epromot) a foglalatba,
elfordítjuk a kart, ekkor fog a foglalat.





Ez az a kis kar, amit lehajtva a foglalat ráharap az IC lábaira.





Ez a doboz neve. Maga az elektronika arra való, hogy adatokat
égessünk vele nem felejtő memória áramkörökbe.

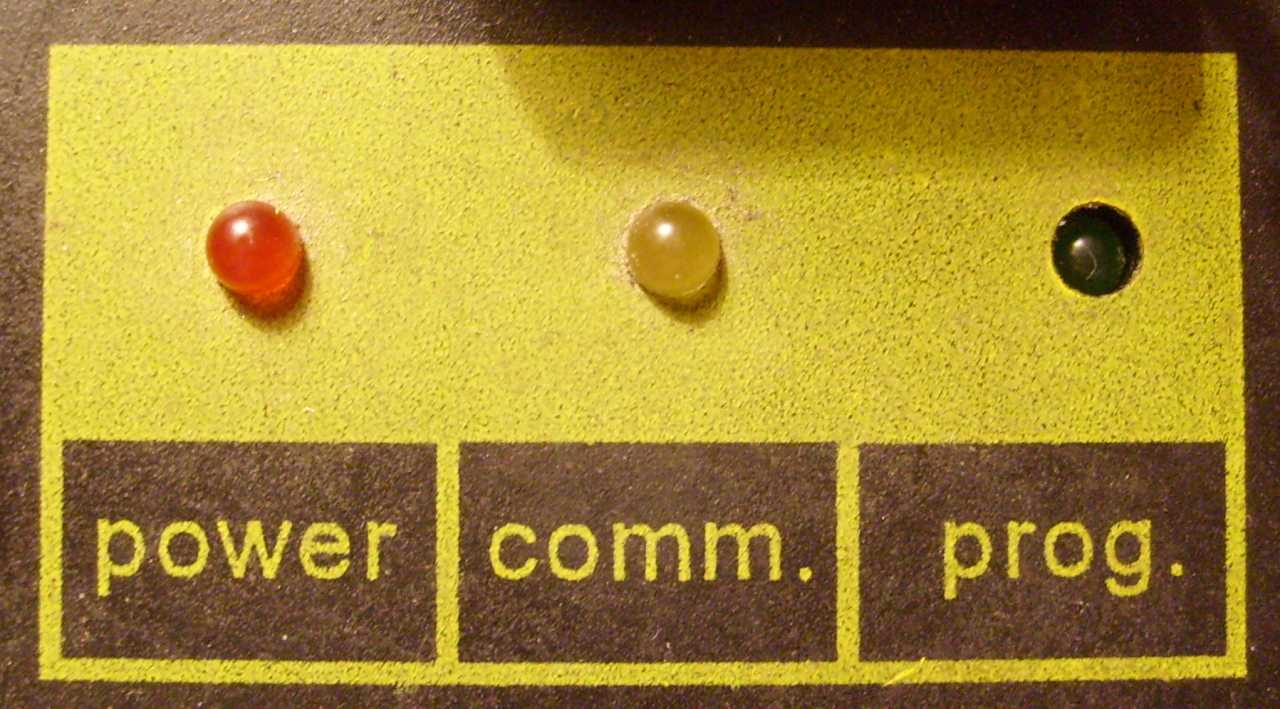

Igen komoly műszerfala van, aminél persze nem is kell több.





A számítógéppel RS232 interfészen keresztül lehet összekötni.





Ez az!





Rendes dolog, hogy odaírták (rajzolták) a csatlakozó bekötését.





   Micsoda picike nyomógomb, és micsoda ritka jó fotó! Ezzel a gombbal lehetett elindítani az adatok beírását az IC-be. Majd IC csere, újabb gombnyomás, s így tovább, míg csak az összessel nem végeztünk. Gondoltam én, hiszen számomra így logikus. Az égetőt átpasszoltam egy barátomnak. Ő kipróbálta, s mint az sejthető a nyomógomb nem az általam gondolt feladatot végzi.

Idézem: "Gombnyomásra ugyanis hanyatt vágja magát szerencsétlen 78xx a borda  alatt, lévén egész takaros rövidzárt okoz a kimenete és a GND között. Ez az u.n. RGYÉHHR megoldás a rettenetesen gyors és hatékony hideg reset eléréséért, de hogy a rövidítés mit takar, azt ne is kérdezd."



Zöld panel...





Ezeket az SMD alkatrészeket (mint az a képen jól látszik)
szabadkézzel ültették be. Nos igen, kissé csálén állnak.





Ez a doboz nem egy mai darab.
Manapság olyan hűtőbordát vesz az ember, amilyet csak akar.
Ez régen úgy volt, hogy vett ami volt a boltban, aztán szépen megformázta!





Ha jól olvasom, akkor mikroprocesszort is lehet vele programozni.





Az apró felirat fényképezése közben kissé bemozdult a kezem.





A kék textool foglalat kihúzható a panel foglalatából.





Mindenféle alkatrészek vannak benne.





Például biztosíték.





A soklábú egy 8 bites mikrokontroller, a kis fényes pedig egy kvarc.





Ritkán lövök ilyen jó képet! A címe: Elektro parádé
