Szkenner
(takarítás)

Megmondom nektek kerek perec, lehagytam a project elejét!





Innen indul, és kész!
Ez már a szkenner kiszedett belseje.
Azért szedtem szét, mert néha rájön a dili hopp, és húz egy zöld vonalat.
Nem köthető semmihez a hibajelenség, se bemelegedéshez, se felbontáshoz.





Fénycsöves.
A fénycsöves szkenner azért jobb mint a LED-es, mert van térlátása.
A LED-es szkennerben annyira rövid az optikai út a CCD és a tárgy között, hogy
ha elemelkedik a papír az üveglaptól egy milliméternyit, azonnal homályos képet kapunk.
A fénycsöves szkennerben tükrök vetítik a tárgy képét a CCD-re. Több centi az optikai út.
Meg sem kottyan neki az elemelkedett papír. Lapos tárgyakat akár le is lehet vele "fotózni".





A CCD panelje, és elektronikája hátulnézetben.
A két nagy kerek fekete leragasztva, a jusztírozó csavarok.
Ezekkel állítják gyárilag a helyére a CCD-t. Tilos őket eltekerni!





Ezen a képen látható az egyik tükör.





Itt van az a tükör ha mondom!
Az apró pöttyök porszemek, ezeket próbálom meg eltávolítani.
No de miért is megy bele a por ebbe a masinába? Zárt doboznak kellene lennie.
De nem az! Mikor megvettem ezt a szkennert, egyből elkezdtem nézegetni. Vajon hol nyílik?
Sehol egy csavar! Csak nem összeragasztották? Nem, nem ragasztották össze. Akkor patentos.
Patentos...
De vajon hol kell kiakasztani az összetartó pöcköket?
Hát, úgy igazándiból sehol.







Így nyílik ki.
Hát ezzel nem kellett megküzdenem...
Eszi a port. Ha használom, akkor pár naponta ajánlatos kiporszívózni.





Van benne egy hosszú tengely, ez a persely csúszik rajta.





A "kocsi" másik vége pedig ezen a görgőn gördül.





A tükrök meleg takonnyal vannak rögzítve.
Nem rossz megoldás, hiszem a zsebkendő is hogy meg tud keményedni...





Ez elektronika panelja.





Ebbe a soklábú aljzatba csatlakozik a CCD panelről jövő szalagkábel.





Az USB, és a tápfeszültség csatlakozója.
Ha szkennert veszünk és van olyan tervünk, hogy pár képnél többet is
digitalizálni szeretnénk, akkor
mindenképpen külső tápegységes darabot válasszunk!
Az USB csatlakozóban nincs elég energia a szkenner működtetéséhez!
Na jó, van, csak a gyors működéshez szükséges mennyiségben nincs.
Ez a szkenner például öt (5) másodperc alatt ad előnézeti képet!





Ide csatlakozik a szkennert hajtó léptetőmotor.





Ez az.
A mechanikát bordásszíjon át mozgatja.
A szíj pozíciójára nem kell ügyelni, a CCD visszaolvassa a pozíciót.





A karajt másfél centinként bevágjuk, fokhagymával és szalonnával megspékeljük.
A fűszerkeveréket olajjal összedolgozzuk, és jó alaposan bekenjük vele a húst.





Addig sütjük, amíg ilyen nem lesz.
Aki nem szereti az odasült részeket, az ne süsse őket oda!





A karaj igen száraz hús, köret nélkül paprikasalátával fogyasztandó.





Egy közeli kép a hús levágott széléről.





És egy metszeti ábrázolás, ha valaki nem értette volna a lényeget.





Szarvasbőr.
Mosóbőr címszó alatt szerepelt a raktárban.
Nem kellett senkinek semmire, ezért szocialista megőrzésre átvettem.





Kifűztem a szalagkábelt a tükrök elől.





A tükrök közül csak az egyikhez lehet normálisan hozzáférni.
A másik belül van, csak ebből a tükörből látható, hogy sikerült-e portalanítanom.





Ez a valami kiesett, de még rálépés előtt megtaláltam.





Eredetileg oda volt ragasztva.





Most csak úgy oda van nyomva, jó lesz ez így...





Visszatettem a panelt a helyére.





Ide kell befűzni a bordásszíjat, hogy mozgassa a mechanikát.





Ez a részlet pedig a bordásszíjat feszíti.

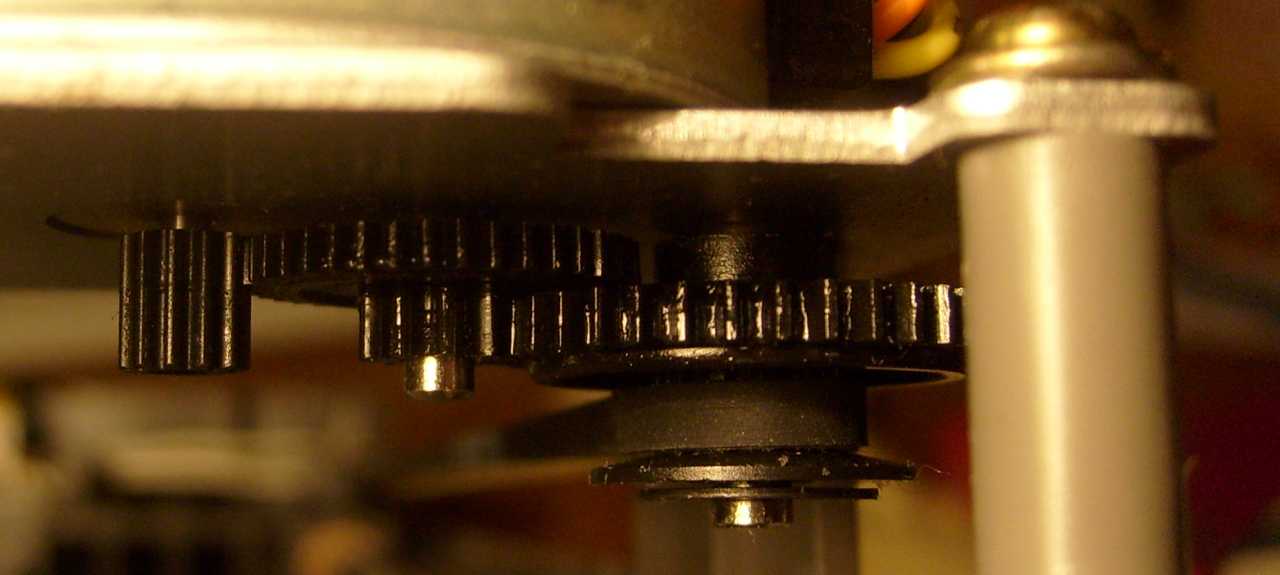

Áttétel a léptetőmotor, és a bordásszíj között.





Itt látható az előbb már említett részlet.
A szkenner onnan tudja hol az eleje, hogy megnézi.
Ezeket a vonalakat olvassa be, és szépen rápozícionál az ablak elejére.
Egy nagy lófaszt pozícionál rá!
Beolvassa a marhája a porszemeket is, s ezután már nem képes eltalálni a lap szélét.
Hogy szeretem ilyenkor...







Összeraktam. Sikerült. Megy. Működik minden.
Talán csak annyi a bibi, hogy néha húz egy zöld csíkot.
Én is elhúztam a csíkot, be a boltba, azt a szkennert kérem...
