5,25"-os floppymeghajtó
(csak ez magyar)

Hol máshol lehetne óriás floppyt tartani, mint anyukám kedvenc sámliján.
Ha kicsit távolabb megyek a fényképezőgéppel, akkor más egyebek is látszanak a képen, amiből több következtetést is le lehet vonni. Egyrészt igen rendetlen vagyok, másrészt anyukám vagy akrobata, vagy nincs itthon. (nincs itthon)
Ez nem egy olyan "itt ott van benne valami" típus, mert ebben még van alkatrész dögivel!
Nagydarab valamik lógnak ki a vaslemez burkolat alól.

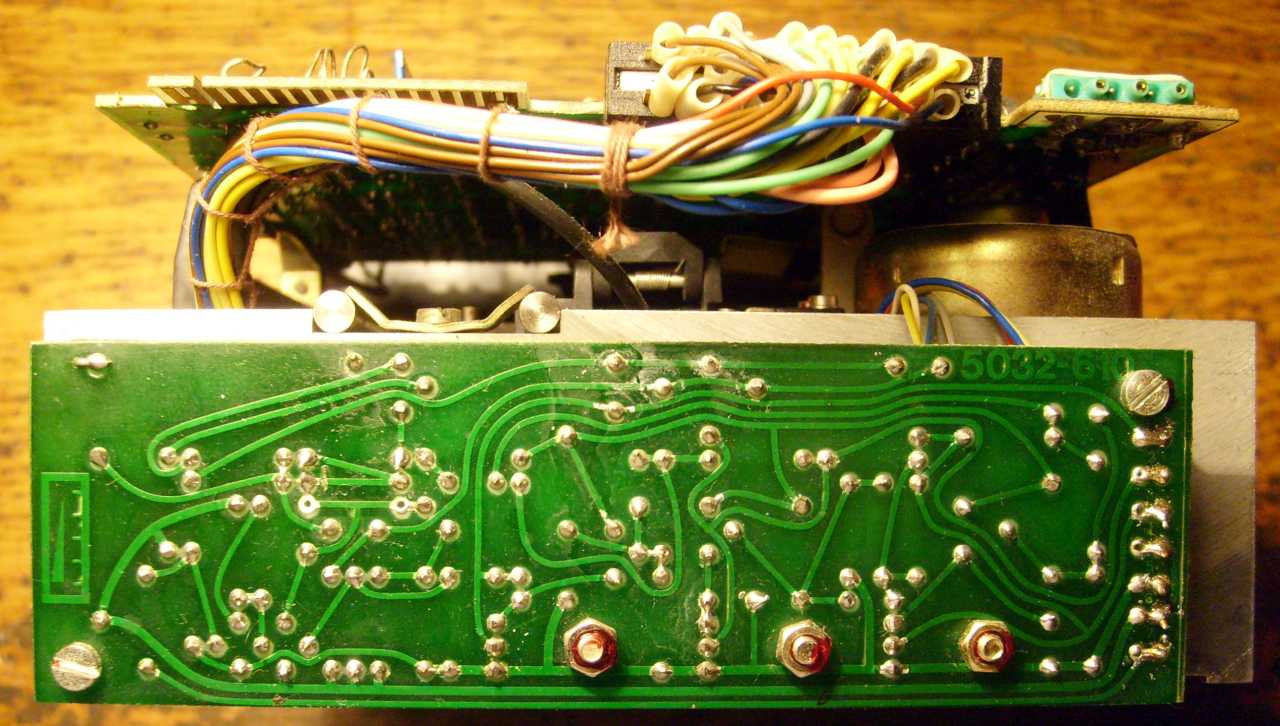

Némely alkatrészek a hátsó panelra szorultak.
Két szokatlanul nagyméretű motor van benne.
De már maga a maghajtó sem a szokásos méret. Dupla magas, azaz két 5,25"-os helyet foglal el a számítógépházból. Ráadásul ez nem kínai, hanem magyar termék! Ott díszeleg a jobb alsó sarokban egy MOM embléma. A bevillant fehér címkén "Hadar" felirat van. Ez vagy a tulajdonosra utal, vagy valami hibajelenségre.
Hagyományos sliccelt összetartó csavarok, és vasból készült lemezdarabkák.
A főpanel vége a csatlakozókkal igazi érdekességeket tartogat.
Itt van például ez az IC foglalat, amit drótdarabkák segedelmével jumperolásra használtak. Egy un. DIP kapcsoló jobban mutatott volna, csak valószínűleg nem volt pénz tőkés importra, erre mifelénk keleten pedig nem gyártottak ilyesmit.
Ez a csatlakozó viszi a drótokat, dolgokat, voltokat a másik panelhez.

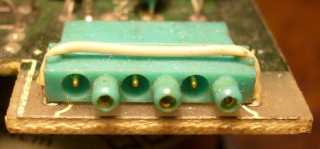

A tápcsatlakozó kicsit hasonlít a szabvány PC tápcsatlakozóra, de tényleg csak egy picit. Például mindkettőnek vannak lábai.
Aranyszínű Remix hengeres trimmer potenciométer ácsorog büszkén.
Apa és anya találkoztak.
Orosz IC
És egy lengyel IC
Jobbra lent egy orosz ellenállás.
A panelt ki lehet billenteni oldalra.
Mindenféle rejtélyes bigyók vannak alatta.
A panelen némi égésnyom látható.
A nyomok ehhez a két ellenálláshoz vezetnek!
A panelen maratásminőség jelző rajzolat, és MOM felirat látható.
Villanymotor, ékszíj, lendkerék...
A lendkeréken stroboszkóp tárcsa.

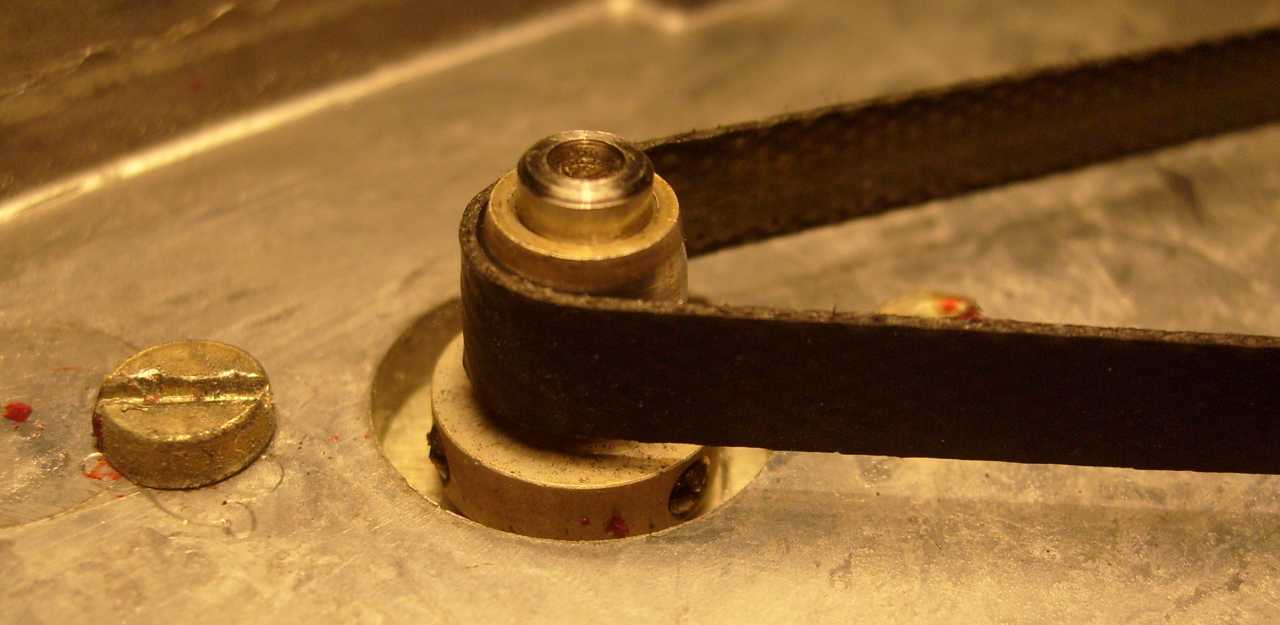

Ez a szíj nem nyúlik, mert vászonbetétes.
Míg az előző motor a lemezt forgatta, ez a fej mozgatásáért felelős. Egy nyugati (illetve távol keleti) floppy meghajtóhoz képest, ennek a motornak sokszoros tömege van! A szocializmus bája a túlméretezés. Kellett is ez, mert később a kivitelezés során amit csak lehet kiloptak a végtermékből. Mondjuk ez inkább az építőipara volt jellemző.
Az EC5088/5089 a lemezmeghajtó ESZR (Egységes Számítógép Rendszer) nyilvántartási száma. Ha nullától indult a sorszámozás, akkor szép széria!
Egy picike mikrokapcsoló.
Majd egy még a fentinél is kisebb.
Úgy nézem, hogy ez a meghajtó még csak a lemez egyik oldalára írt. Alul van a fej, a felső részbe nem is mennek drótok.
Woelke felirat van a fejen. Ez egy patinás cég, mágneses leolvasó fejeket gyártanak. Például a BRG orsós magnókban is Woelke fejek voltak.

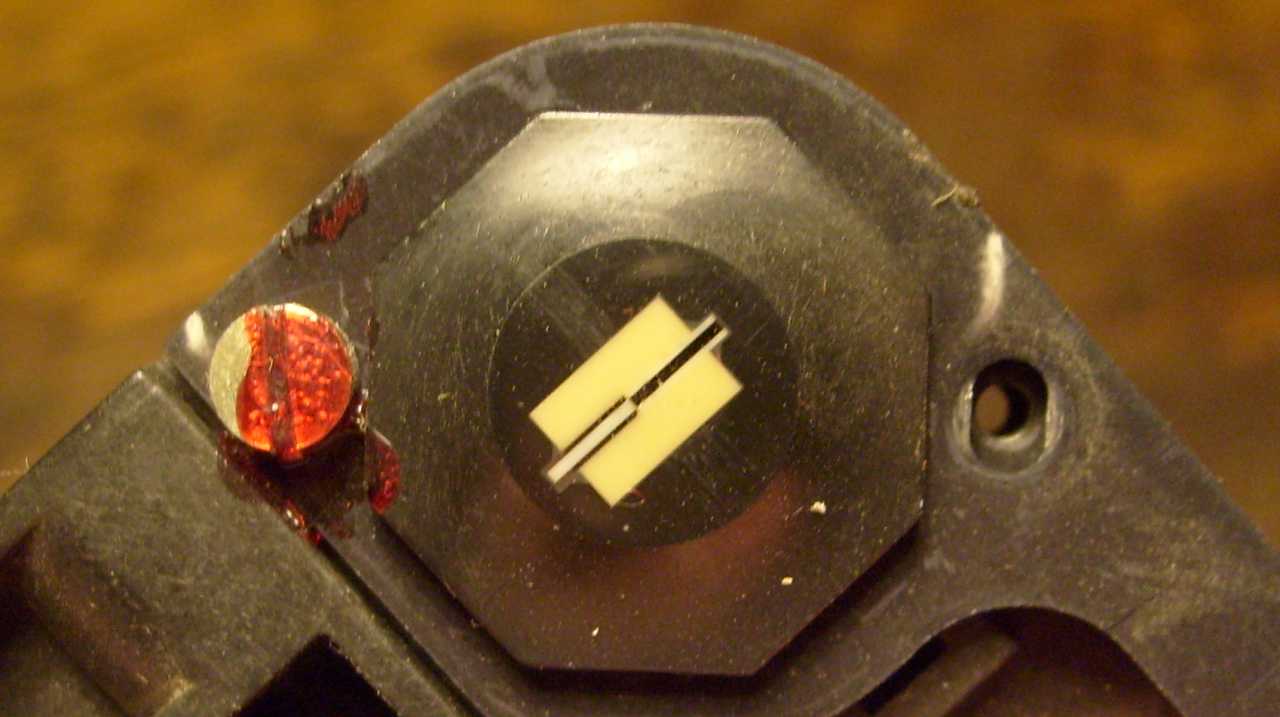

A fej közelről.
A hátsó panel alkatrész oldala.
Békebeli szerelési technológia, abból a korból, mikor az alkatrészek még nem arctalan fekete pöttyök voltak a panelen.
Ez egy koreai optocsatoló. Nem lehetett mindent szocialista relációból beszerezni, például optoelektronikai elemeket tipikusan nem. Ha az embernek fotótranzisztor kellet, akkor vagy vett egy nyugati import alkatrészt, vagy lereszelte a kupakot egy MEV gyártmányú BFY33-as tranzisztorról, majd ráragasztott egy lencsét.
Szép fekete karocska...
Ezt a behúzómágnest (egy év távlatából) már nem tudom hová tenni...
Milleschich János megfejtése szerint, ez az elektromágnes engedte rá a fejet a lemezre.
Ez a motor forgatta a lemezt.
Ez a tárcsa volt a fejmozgató motor tengelyén. A motor lépegetett, a tárcsa forgott, a vájatban futó valami két tengelyen és egy szánon mozgott, és persze össze volt kötve a fejjel.
Ez megint a lemezforgató motor.
De ki keverte össze a képeimet?
Ez már megint a fejmozgató motor.
Nem baj, majd kitalálom, hogy mi micsoda.
Például a felhajtott pici fülek a motor összetartó elemei.
Mely apróságok idővel engedtek az erőszaknak.
Ez itt a forgórész.
Ez pedig az állórész.
Ez megint a lemezmotor, de már burkolat nélkül.

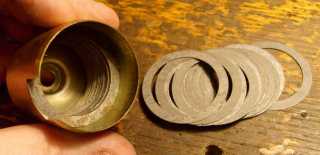

A külsőrészben rengeteg vaslemezből készült karika volt. Ez egy igen furcsa felépítésű, háromfázisú, kommutátor nélküli villanymotor.
A képekről nem derül ki, hogy melyik része forog, és melyik áll, de nem úszod meg a dolgot, mert elmesélem. A fenti képen a motor külseje látható, ami áll, de az ezen a képen látható rész sem forog.
És még csak ez sem!
Ez a tekercs ugyanis áll. Ami forog, az ezen belül található.
Ugye megmondtam!
Csak eljutottam végre a lényegig.
Mondták is mindig kiskoromban:
- Hülye vagy te Géza, csak nem forogsz!
De azóta sokat fejlődtem, már forogni is tudok...
Ismét minden a szemetesben landol. Így utólag a lemezmotor háromfázisú vezérlőjét (ami a hátsó panel volt) érdemes lett volna eltenni. Azzal ugyanis lehetett volna forgatni más egyéb kommutátor nélküli motorokat, például videóból, vagy HDD-ből kitermelteket. Csak ugye minek? Minek ez a sok lom? Mivégre a szétszedések? De jobb ha nem töröm ilyesmiken a fejem, mert a végén még összeakad az a három agysejtem...
