Akkumulátoros lámpa
(újabb lommal kevesebb a polcon)

A Sonata és a mögötte megbúvó rádió már átesett a szétszedésen,
most jöjjön a tőlük balra látható szürke kocka.





Ezt néhány éve kaptam a raktárosunktól, nem világít felkiáltással.
Kérdeztem: Javítsam meg? Nemleges választ kaptam. Akkor mit csináljak vele?
Hát szedd szét. Nem állítanám, hogy elkapkodtam a dolgot...





E 10-es foglalatú 6 volt 6 wattos izzó való bele.





Velamp a neve, a rechargeable pedig azt jelenti, hogy újra lehet tölteni.





   Na ennek nagyon komoly vezérlőpultja van! A kapcsoló kezeléséhez külön tanfolyam szükséges. A piros LED akkor világít ha bedugjuk a hálózati zsinórt a konnektorba, a zöld meg akkor ha bekapcsoltuk a lámpát. Persze ekkor a fényártól már rég nem látjuk a LED-et.





Mindenféle szabványoknak megfelel, hálózatról tölthető, ráadásul olasz!





Ez itt a háta. A nagy lyukba lehet begyűrni a hálózati kábelt.
Persze a lyuk fedele már nincs meg.





Ez a rész már ismerős a botmixerből.





Levettem az izzót takaró plexi lapot.





Az izzó működik.





Ha bedugom a konnektorba (no nem az egész lámpát, csak a hálózati zsinór
végét), akkor szépen világítanak a LED-ek, maga a lámpa azonban nem.





Kitekertem belőle az egy szem összetartó csavart.





Persze nemcsak a csavar tartja össze, vannak itt beugró pöckök is.
De ezeknek én már régen nem ugrok be...





Egy jól irányzott döfés és már nyílik is!





Ennyi van benne. Nem valami sok. Mit fogok én ezen bemutatni?
Miről fogok írni? Ilyenkor két dolog szokott előfordulni:

- ritka nagyon rövid szétszedtem kerekedik
- valószínűtlenül sok kép készül rengeteg szöveggel körítve





Lássuk mi sikeredik. Itt van például ez a jó kis akkumulátor.
Kicsinek mondjuk kicsi, de jónak nem jó!





6 volt 4,2 amperórás





Az utolsó sor azt jelenti, hogy ne adjam oda a gyereknek játszani.
És akkor mégis mivel fogja dobálni a pajtásait?





Egy 6 voltos akkuban a 0,17 voltos feszültség az a mérési hiba kategóriája.





Az akkut rátettem a tápomra töltődni, de egy korty
milliamper nem sok, annyit sem vett magához!





Kifeszegettem a műanyag lapocskákat, majd lehúztam a gumidugókat.
Porzik belül az akku!







Szépen sorjában feltöltöttem a cellákat csapvízzel.
Hogy ez az akku zselés, vagy csak csökkentett gondozási igényű? Franc tudja...





Belement egy nagypohár víz, mire a folyadék láthatóan ellepte a cellákat.





Nem jó ez így! 20 volt van az akku sarkain, miközben mindössze 50 milliampert
eszik. Hol többet, hol kevesebbet. Magára hagyom, hátha helyrerázódik.





Ez a díszkeret a frászt hozva rám jött le innen.





Valósággal lerí a kapcsolási rajz a panelről!
Soros kondi, áramkorlátozó ellenállás, diódahíd, szűrés, töltőáramkör.





LED-ek bújtak a tranzisztor mögé.
Jobb is ha félnek, mert ha nem mutatja a panel a működés jeleit...





De mutatja.
Most ugyan nincs rajta akku, de ha volna akkor töltené.





A jelenleg felesleges részeket átdobtam az ágyra. Mikor lefeküdtem aludni, akkor
meg visszaraktam őket az asztalra. Napokig tartott az ide-oda rakosgatás.
Nem mertem eltenni, mert végül még a kukában végezte volna.

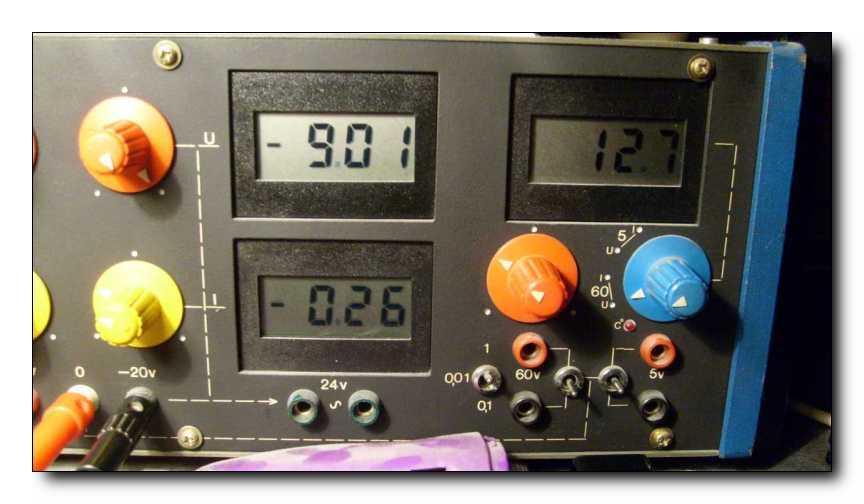

Helyrerázódott valamelyest az akku.
Bár a töltőfeszültség még mindig magas, de már szépen eszi az áramot.

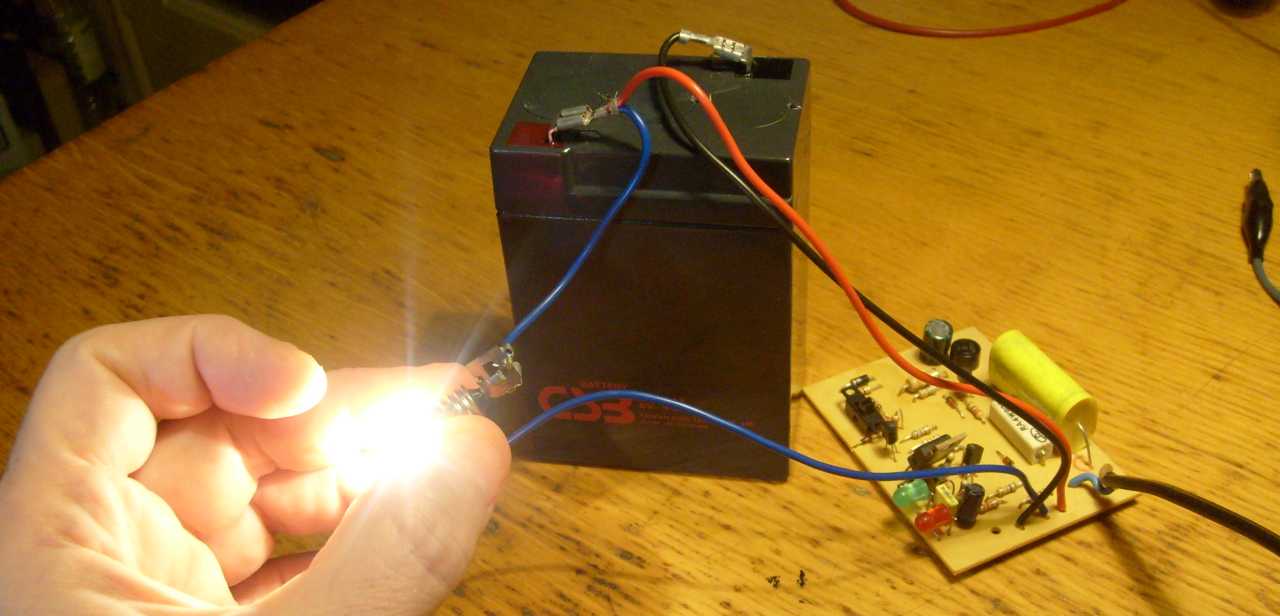

Tettem egy próbát egy apró izzóval. Nemcsak eszi az áramot, de akkumulálja is!
Tudom, hogy gyermetegnek tűnök ezzel a mackóval,
de valójában fejtámasznak használom.





Az akku kapocsfeszültsége 6 volt alá esik a kis izzó okozta terheléstől. Vagy döglött
az akku, vagy csak még nem jött helyre, vagy csak még nincs teljesen feltöltve.





Beállítottam az áramgenerátort, hogy tized C-vel töltsön, a feszültséget pedig
8 voltra tettem. Így nem küldi szét a táp az akkut. Így hagytam egy napra.





Visszanyomkodtam a gumidugókat.





Majd visszapattintottam a kerek műanyag fedeleket.

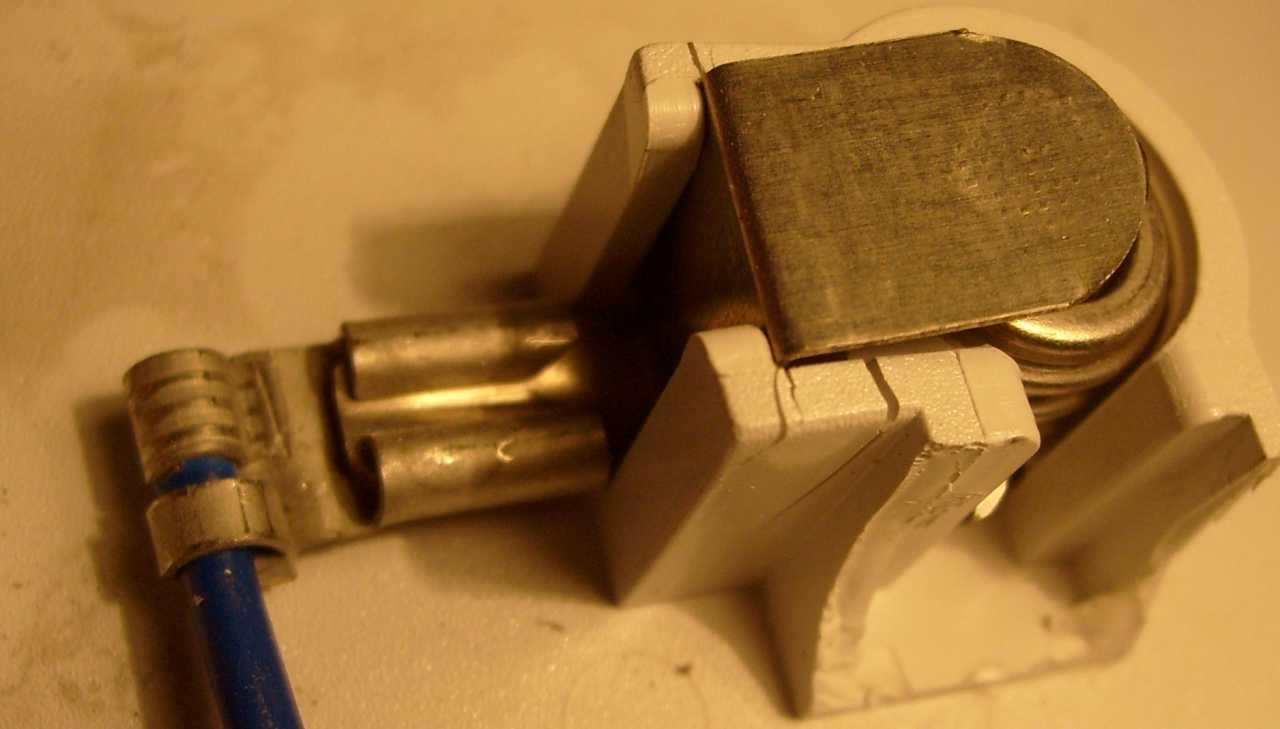

Ez bizony el van törve, nincs mibe beledugni a másik érintkezőt.

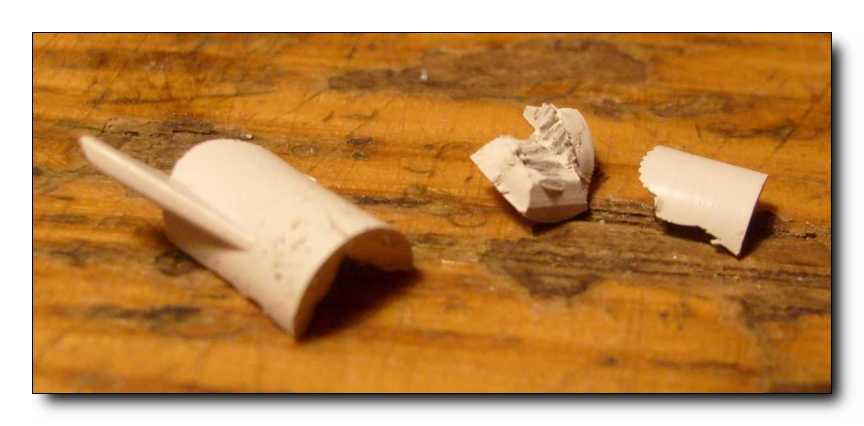

Most legalább már tudom, hogy honnan hullik napok óta a sok kis műanyag darab.





Tekerjem körbe dróttal?

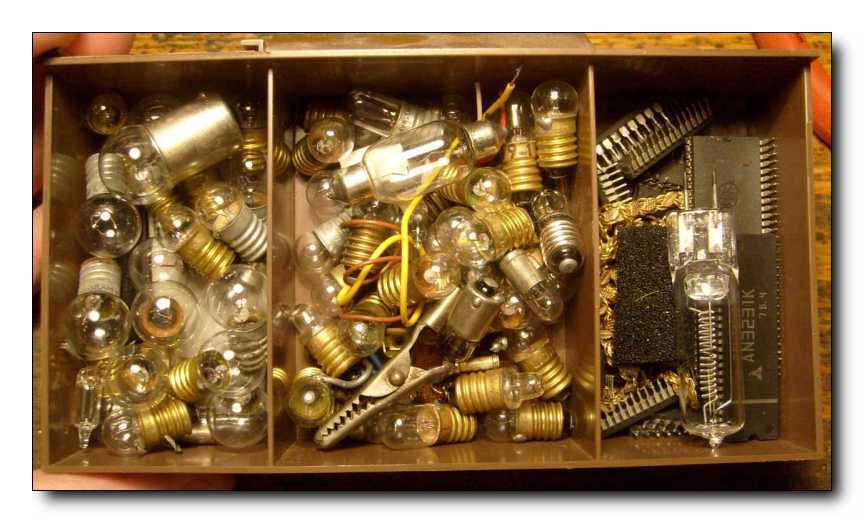

Inkább benézek az izzós dobozomba, hátha van benne foglalat.
De nincs benne foglalat, mert itt rend van!





A foglalatokért le kellett mennem a pincébe.
Ki tudja miért hoztam fel mindjárt hármat? Hátha elrontom?





Napok teltek el...
Úgy néz ki jó lett az akku, megmaradt benne a feszültség.





Rövidre zártam az izzóhoz menő drótokat, de nem történt semmi.
Megmértem az elektronika ellenállását az akku és az izzó között.
5,9 ohm, vagyis van valahol valami áramkorlátozás beépítve.





Mindegy, hiszen az a lényeg, hogy a kis izzót ez nem zavarja.





Mielőtt összeraknám megmértem a töltőáramot.
Mint az látható 100 milliamperrel tölt az eredeti elektronika.





Gyorsan kihúztam a konnektorból a dugót, mielőtt még bele találnék
markolni a 230-ba! Ekkor átállt a műszer a fogyasztás mérésére.
No de mégis mi eszi az áramot mikor nincs benne az izzó?





A visszajelző LED!
Olyan haloványan derengő fényt ad, hogy alig bírtam lefotózni.





Ellenőrzésképp kikapcsoltam az apró kapcsolójával, így már nem fogyaszt.





Ezt a foglalatot kellene beleapplikálnom a lyukba, ami persze nem fér bele.





Semmi baj, mert van fúrószáram a szükséges méretben.
Csak a fúrógépembe nem fér bele.







De semmi gond. Ha nem hát nem, tudok én fúrni akár kézzel is!





Most már belefér. Pont jó, mert szorul is egy kicsit.





Nem azt mutatja a nyíl, hogy ide kell beszerelnem a foglalatot, hanem azért
van ott, hogy lássam merre kell álljanak a drótok, mivel ez nem mindegy!

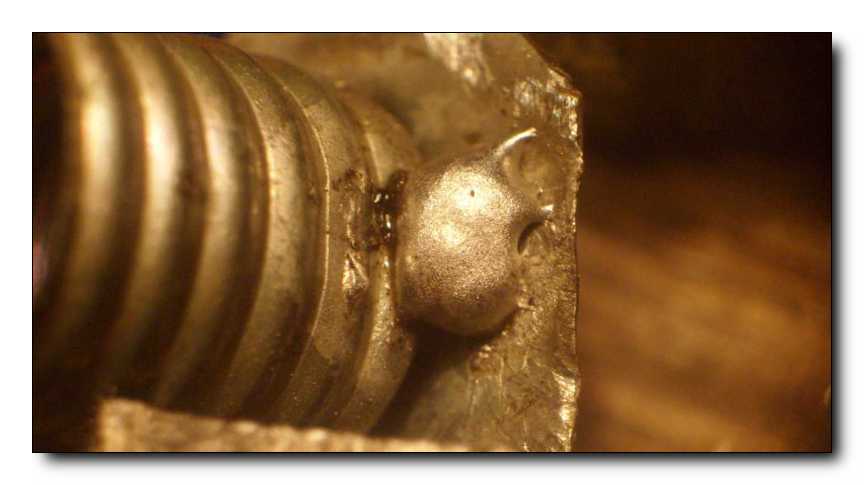

Befuttattam ónnal a foglalat lábait.





Kipróbáltam, de sajnos merő egy kontakthiba volt, ezért megforrasztottam.





De továbbra is villogott az izzó, ezért ismételten megforrasztottam.
Na ez már használt! Merev rövidzárba ment át a foglalat!





Tudtam én hogy többet is fel kell hozni a pincéből...





A lábak ónozásának idejére szétszedtem, mielőtt olvadna a kék szigetelőlapocska.
Hja kérem! A tapasztalat...







Biztos ami biztos, megnézem működik-e!





Gondoltam beragasztom és jó lesz.
De nem lett jó, mert nem tudtam összecsukni a lámpát!
Az új foglalat a régivel ellentétben nem volt egy síkban a kiálló műanyag résszel.

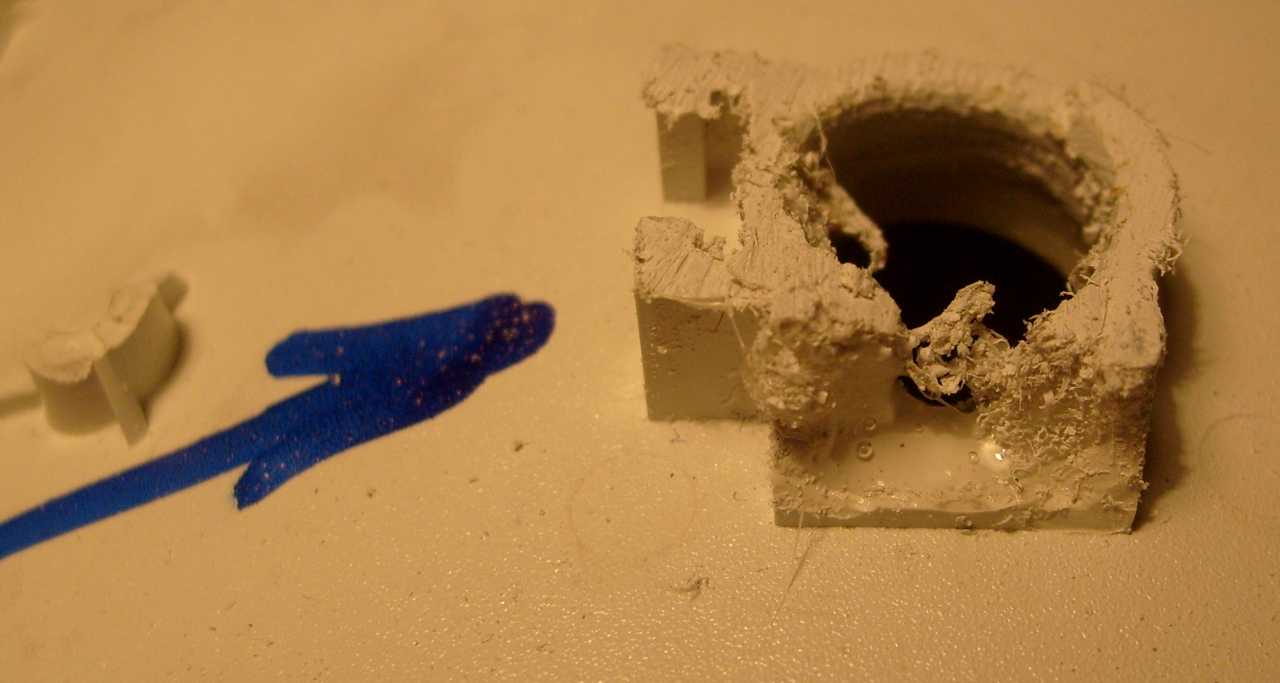

Lefűrészeltem a kiálló műanyagból. Ez a szép az elemlámpa javításban! Mégis mi
baja lehet? Semmi! Akkor viszont mi a szarral foglalom el magam napok óta?





Nem lett szép, cserébe viszont randa lett!





A Technokol rapid lassan szárad, ezért melegtakonnyal ragasztom be a foglalatot.
Kaptam már levelet az olvasóktól abban a témában, miszerint rendezetlenek
a képeim, megtanulhatnék már fotózni. Mindig belóg valami oldalról
a képbe, nem lehetne, hogy csak azt fotózom amiről épp szó van?





Nem!





Ez annyira ocsmányul néz ki, hogy az már egyenesen szép!





És még gusztusos is!





Kis hülye... Hát nem veszed észre hogy nem jó helyen vagy!





Még egy mérés. Na ez a kép aztán tényleg összeszedetlen!
Azt néztem meg meddig tölti fel az akkut a gyári töltőelektronika.
Az akkut egyrészt tölti a gyári töltője, a töltőáramot méri a sárga kéziműszer.
Rákötöttem az akkura a tápegységem, ezzel szabályozva az akku sarkain
a feszültséget. Van esze a töltőelektronikának, mert mikor az akku
kapocsfeszültsége eléri a 7,3 voltot akkor lekapcsol. Illetve
nem kapcsol, hanem szépen lassan elfogy a töltőáram.





A korábban lepattintott fehér keret az nem dísz, hanem az a lámpás füle.





Visszatekertem az egy szem összetartó csavart, csak sajnos
elfeledkeztem róla, hogy szétmállott az a rész amibe eredetileg beletekeredik.





Nem tudom említettem-e már, hogy kezd elegem lenni a monstre lámpajavításból!
Fogtam a fúrógépet és hirtelen felindulásból átfúrtam a fehér műanyaglapot.





Most mond már... Mégis mit számít ott egy csavar?





Jól van lámpácska, látom készen vagy, és már én is tőled egészen...







Ez az igazi próba.





Belegyűrtem a zsinórt, ami aztán fedél hiányában úgyis kiesik.

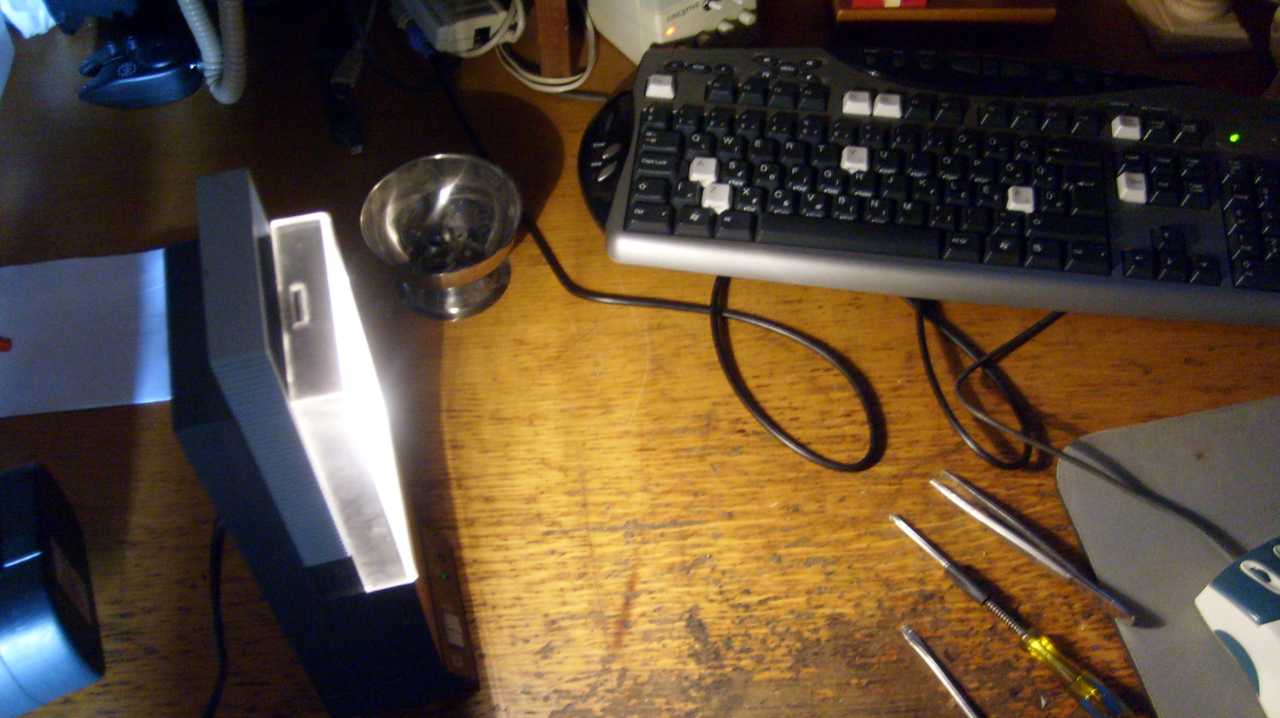

Betettem a szobába, majd bekapcsoltam.
Gondoltam megnézem meddig bírja.





Nem sokáig bírta ez a körtécske... Gondolkodtam LED-es izzó építésen,
de ezt a gondolatot viszonylag gyorsan sikerült elhessegetnem.





Minek, az, mikor van itthon ilyen aranyos körtécske.
Csak sajnos nem fér bele a lámpába, illetve nem fér tőle vissza a lámpa burája.





Ez egy nagyon szép és jó erősen világító halogén izzó, csak ettől sem fér fel a búra.





Azért beletekertem. Most búra nélkül van. Gondoltam megnézem meddig bírja.
Nem bírta sokáig. Odamentem megnézni mi a baj, de nem volt baj.
Valamitől kikapcsol az elektronika. Ki-be és megy tovább.
Ezt eljátszotta egymás után vagy tízszer!
Gondolom védelem lehet...
