Első HF generátorom
(no nem dicsekvésképp, mert arra nincsen okom semmi)

   Van ez a lomos fiókom a pincében, amiben "egyszer még biztos jó lesz valamire" besorolású bontott panelek vannak. Ha már lent jártam, meg a fényképezőgép is épp a zsebemben volt, gondoltam rálövök vele néhányat a kacatokra.





A mai szétszedésem tárgya úgy nagyjából középre van eldugva. (vagy elbújva).





   Ez egy kissé primitív felépítésű hangfrekvenciás jelgenerátor, amit nemhogy szétszedek, de ezt bizony én még magam raktam össze! Mondjuk ez nem ma volt, hanem még valamikor sok-sok évvel ezelőtt. Eláruljam, hogyan sikerült túlélnie az építése óta eltelt évtizedeket? Nos úgy, hogy kölcsön volt adva.





Ez egy egészen brutális áramkör, de erről nem ma lesz szó.
A lényege az, hogy egy véletlenszám-generátor játszik egy
négyhangú skótdudán, valami egészen gyilkos dallamokat!





Vagy az egyik, vagy a másik könyvben lesz a HF generátor kapcsolási rajza.





   A rajzot végül ebben a könyvben találtam meg. Ezt a könyvet (emlékeim szerint legalábbis) Tödter Helga osztálytársnőmtől kaptam, mégpedig egy általános iskolai karácsonykor. Mikre nem emlékszem... Bezzeg amire kéne... No de erről mindjárt egy kicsit itt lentebb...





Ez tényleg nem egy bonyolult kapcsolási rajz.





   Visszatérve az emlékezetemre, illetve annak hibáira, valamint némileg elemezve s egyben lerendezve a magam okozta rendetlenséget, mint az látható, a szobámban mindenféle dugasztápok hevertek. Már régóta terveztem, hogy mindre ragasztok egy cetlit, amire aztán ráírom, hogy melyik táp mégis mihez való. Ha nem találok valamit, az még csak hagyján, de lehetőleg ne is ne öljek meg semmit! Mármint egy nem hozzávaló dugasztáppal.

Szóval azt játszottam, hogy felkapok egy dugasztápot, szigetelőszalagból húzok rá egy csíkot, amire aztán már jöhet is a felirat. Úgy valahol az ötödik táp után kezdett nekem nagyon gyanús lenni a dolog. A tizedik után pedig már minden másodikat kidobtam. Na ettől aztán gyorsan megtelt a kisvödröm vassal.

A tápegységek egy részéről persze mára már fogalmam sincs, hogy mihez való! Ezek mondjuk legalább nem fognak hiányozni. Legalábbis nagyon merem remélni, hogy nem...





   Annyi dugasztápot szedtem le a polcról, hogy végül egészen szellős lett. Mivel épp ott volt köztük a HF millivolt mérőm, gondoltam mi lenne ha a helyére tenném. Valami hihetetlen módon pont akkora hely volt a műszereim tetején, hogy még ez a műszer is odafért. Aztán az egyik dugasztáp kihozta magával az asztalból a routert, meg az ADSL modemet. Egy harmadik dugasztáp zsinórja pedig leborította az ágy végében ülő dobozt, miből éppen egy ADSL modem + router kombináció került elő. Ez meg pont odafért a három egymásra rakott műszer mellé. Ripsz ropsz fél óra alatt helyregubancoltuk a fiammal a kábeleket, melynek eredményképp két újabb dugasztáp került elő...





Csodák csodája, még megvan a Dialcom modem eredeti doboza!
Ráadásul üres, így vissza is tudtam tenni bele a modemet.





A dobozt pedig betettem az ágyneműtartóba.
Te mit tartasz az ágyneműtartóban? Ágyneműt? Amatőr...





   Rátérve végre a lényegre, a pincéből történt felhozatal után mindjárt fél évvel, a dugasztáp pakolászási hadművelet kellős közepén, újra előkerült a panel. Persze tudtam, hogy itt van valahol, csak próbáltam a tényt feledni...





Tulajdonképpen szép. Mondjuk az eredeti tervek
szerint nem így kellett volna kinéznie.





Hanem így.





Három részre lehet osztani.
Ez egy fokozatkapcsoló, ami a frekvencia beállítására szolgál.





Ez a rakás kondenzátorkettős felel a pontos frekvenciákért.





Ez pedig maga a generátor. Az alkatrészkészlet igen vegyes.
Ráadásul semmi sem új, minden bontott!





A forrasztások olyanok amilynek. Gyerektől elmegy...
A panel mintázata nincs túlbonyolítva, a célnak megfelel.
Nem szerettem panelt lyuggatni, ezért vannak az alkatrészek
a fóliás oldal felől beforrasztva. Ma már majd minden panel ilyen.
Persze nem felületszereltek az alkatrészek. Sőt! Ha lehetett mindent jó
hosszú lábra hagytam, hogy jó legyen az alkatrész a legközelebbi játékhoz.
Nem sok minden maradt egyben abból amit csináltam, mert mindig szétszedtem.
Szóval már ifjonti koromban is...





Ez a rész itt valamiféle bővítésre szolgál. Valamint úgy nézem
megtetszett, hogy le tudom rajzolni az "end" betűt...





   Tudom, hogy nem valami szép a panel. No de hogyan készült? Nitrófesték kiöntve kupakba (hogy ne menjen sok kárba ha kiborítom), festeni meg azzal festettem, ami épp a kezembe került. Csavarhúzó, gyufaszál, tollbetét...

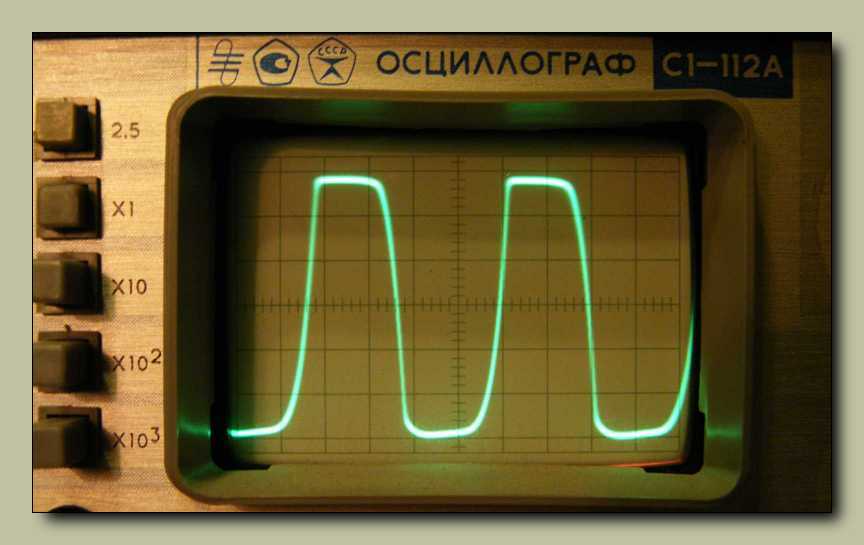

   Egy hangfrekvenciás jelgenerátor esetében szinuszos jelalakot kellene látnunk, de a szinuszhoz jelen esetben még valószínűtlenül sokat kéne inni! Persze hol volt nekem kiskoromban oszcilloszkópom, hogy egy jelalakot beállítsak...





Próbáltam lejjebb venni a tápfeszültséget, hátha beáll valami normálisabb alakra.
Tulajdonképpen igen, de nem azért nem nagyon.





Gondoltam megmérem 1kHz-es állásban.
21,5% hiba pluszban, az nem egy szép eredmény!
Ennél már csak a következő HF generátorom rosszabb!
De arról majd egy más alkalommal ejtek szót, s pár rémes fotót.
