NOKIA GSM terminál
(kivettem a szemétből)

Nagyon úgy néz ki, hogy már megint begyűjtöttem valamit. Ez a valami jelen
esetben egy NOKIA gyártmányú, úgynevezett GSM terminál adapter, valamint
a tápja. Tehát a kékes árnyalatú dobozban egy GSM mobiltelefon van, mégpedig
egy analóg vonali telefon interfész társaságában. Bár még azt a rettenet kinézetű
rádiót sem szedtem szét, de annyira nem bírok a véremmel, hogy már hozom is
haza a következő lomot. Pedig már hányszor, de hányszor tettem magamnak
arra ígéretet, hogy most aztán már tényleg nem megyek többé még csak
a közelébe se a raktári selejtes doboznak. No persze én,
meg az én ígéreteim...





Ez már nem az eredeti tápegység (az fekete volt), ezt régebben kukáztam valahol.
Jól felépített masszív darab, de a hegesztőtrafónak nem bír ellenállni. Ezeket
a vezetékes telefonpótló dobozokat az ég, akarom mondani a NOKIA is
pont az építkezésekre teremtette. Aztán mikor a hegesztőtrafó leveri
a biztosítékot, akkor olyat rúg vissza a hálózat felé, hogy csak na!
Csakhogy ilyenkor a hálózat már nincs ott, csak az építési iroda
konténere van a drótra kötve, abban meg csak ez a piciny táp,
telefax, a főnök mobilteló töltője van bedugva a konnektorba.
Így ahogy írom, ebben a sorrendben (vagy másképp) halnak be.





Ez tulajdonképpen nem is tápegység, hanem egy akkumulátortöltő. Vagyis ez
és a terminál között volt még egy nagyobb doboz, abban voltak az akkuk.





Kicsit próbálkoztam oda nem illő szerszámokkal, de végül elővettem a hozzávalót.





Hiába tekertem ki a matrica alá rejtett csavart, nem akart szétjönni a doboz.
Ezen persze nincs mit csodálkozni, hiszen a csavaron felül a doboz mind
a négy sarkában volt egy-egy beakadó pöcök is. Szerintem ez azért
már egy kissé túlzás, de legalább nem a "leejtem
szétesik" kategória.





Tisztára olyan, mintha ferdén lenne beszerelve a trafó.
Ez csak azért tűnik így, mert ferdén van beszerelve.





Sejtettem ám, hogy ide alulra bújtak a többi alkatrészek.





Szerintem az úgy volt, hogy a formatervező gyurmából megmintázta
a dobozt, csak aztán a kövér felesége figyelmetlenségből ráült.





Jó nevű cég.





Szerintem ez sem volt rossz név.
Élt egyszer egy ember, akinek támadt egy fura ötlete. Sok ember élt, sok ötlet elvetélt,
de ez az ember nem hagyta veszni amit kitalált. Besétált ötletével egy nagy céghez,
és előadta, hogy nevet, illetve márkát kell váltaniuk ahhoz, hogy a jelenlegi üzleti
pozícióból előrébb tudjanak jutni. Annyira meggyőzően beszélt, hogy a cég rá ált
a dologra. Meglátták ezt a versenytársak? Ők sem akartak lemaradni, így hát ők is
nevet váltottak. A névváltás sokba kerül, sok munka van vele. Így lehet egy amúgy
egészen hülye ötletből jól menő üzleti vállalkozást (pl. arculattervezés) kihozni...





Olyan pici és eldugott ez a műszerfal, hogy alig vettem észre.







Nem sokat tud a doboz, mindössze a zöld LED-et villogtatja. Mondjuk egy szem
LED villogtatásához az én ízlésem szerint már eddig is túl sok alkatrészt láttunk.





A készülék alja. Itt lettek elhelyezve a csatlakozók.





A bal oldaliba jön a telefon, a jobb oldaliba jön a telefax. Telefax, illetve adatátvitel
esetében csak akkora sebességre számíthatunk, amennyit a GSM technológia tud.
Szóval a 9,6k-val nem fogunk lehúzni torrentről naponta tucatnyi DVD filmet.





Mindig elmorzsolok egy könnycseppet, ha valami nem kínait látok.
Az utóbbi időben egyre kevesebbet sírok.

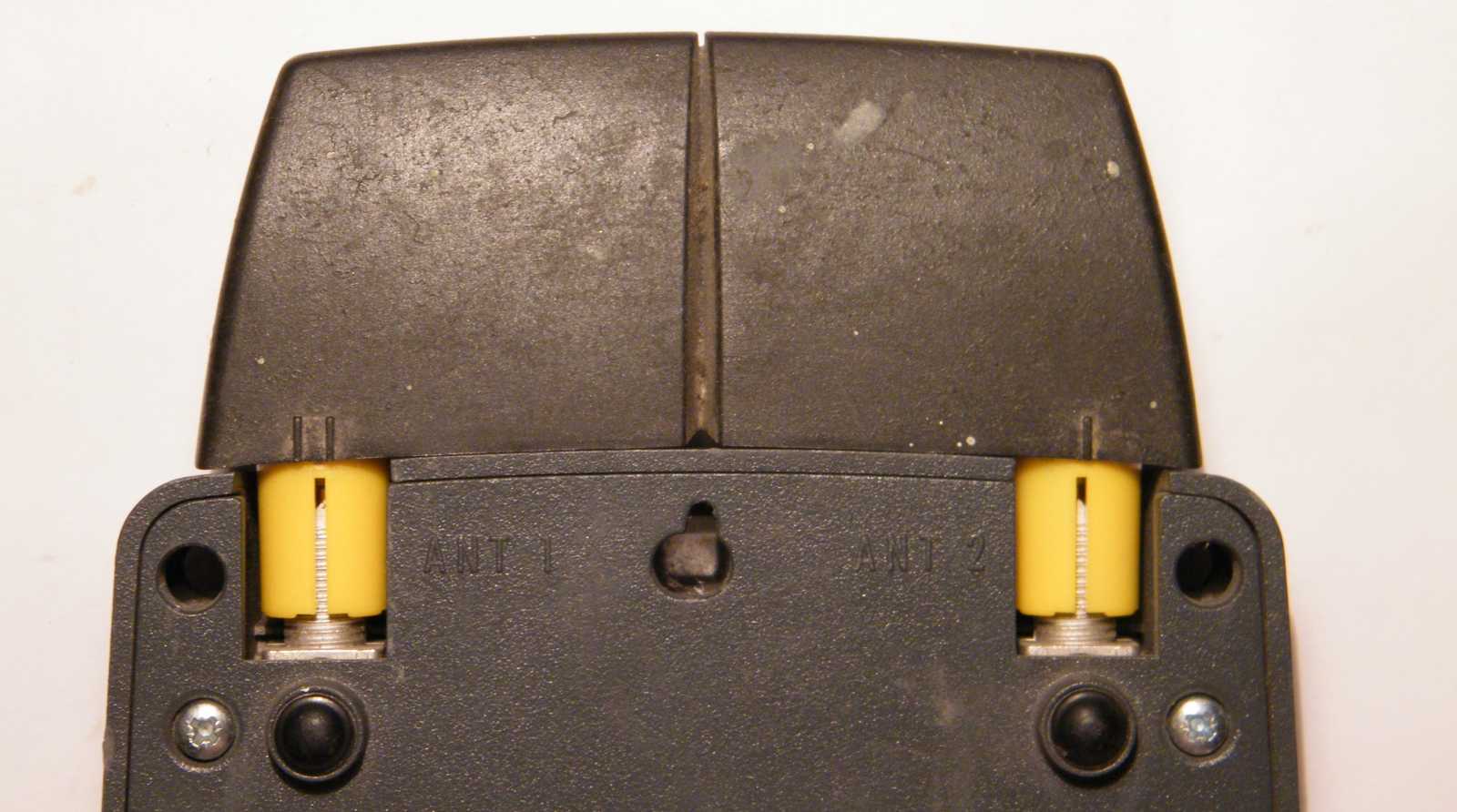

Nem tudom miért van két antenna csatlakozója. Mindenesetre az antenna levehető.



Hogy miért van két antenna?
A GSM bázisállomásoknak is kettő van, a mezei mobiltelefonnak meg csak egy.
A bázisállomásokban két párhuzamosan működő vevőfokozat van. Amelyik
erősebb jelet szolgáltat, azt dolgozza fel a processzor. (diversity-vétel)

Az antennákat a hullámhossz egész számú többszörösére helyezik el egymástól,
így a mozgásban lévő mobiltelefon valamelyik antennán általában elfogadható
térerőt produkál. No persze ez is csak ideális esetben van így. Ha például
bebújunk egy panelház vasbeton pincéjébe, máris lőttek a térerőnek.

Általában ha egy kicsit odébb megyünk a telefonnal, akkor kis jelek esetében
vagy még éppen tudunk beszélni, vagy megszakad a kapcsolat. Ezt mindenki
ismeri, odébb kell menni a telefonnal, és máris hallani a másik oldalt.

A fix telepítésű (pl. jó vasbeton falra) terminállal nem tudunk rohangászni le-és fel.
Egyébként a terminál csak egy adót és vevőt tartalmaz, de a két, elektronikusan
átkapcsolható antennával szerelheted szinte bárhova, nagy valószínűséggel
működni fog. Persze azért lehet olyan helyet találni neki, hogy mégsem.

Ezért van a WLAN eszközökben is két antenna, elektronikus antenna átkapcsolóval,
mert így elvileg kevesebbet kell arrébb menni a készülékkel, hogy jó vételt adjon.

Amit adó résznek néztél, az az adó és a vevő közös RX/TX duplex szűrője.
Egyébként ugyanez a szűrő van a 2110i-ben is, ami egykorú a
terminállal. (az alkatrészbázisa szinte megegyezik)


                      Köszönet a kiegészítésért Péternek!

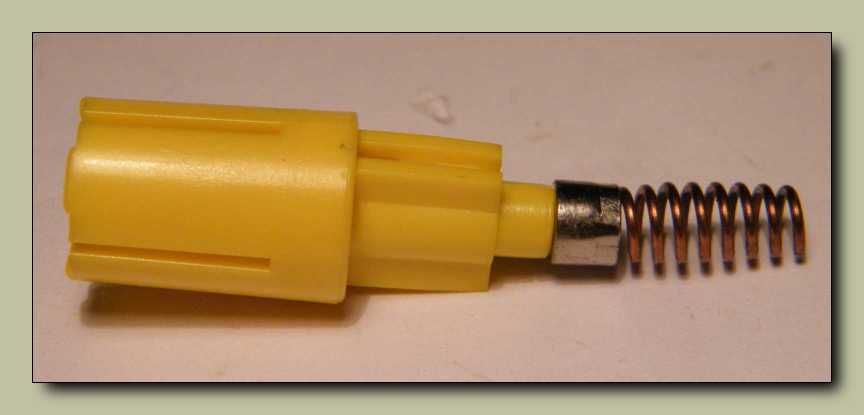

Vajon ki lehet az, aki egy hód szemfogairól mintáz meg egy antennát?





Ha azt így magában látom, a GSM antenna lett volna rá az utolsó tippem.





A hátlap alumíniumból van, gondolom az árnyékolás végett.





Ez egy nagyon jópofa dolog! Épp csak oda kell tenni egy pöttyöt az öntőformába,
s mindjárt lehet is látni a készterméken, hogy mikor készült. Persze ha
az öntőmunkás beletüsszent, akkor már csak találgatni lehet.

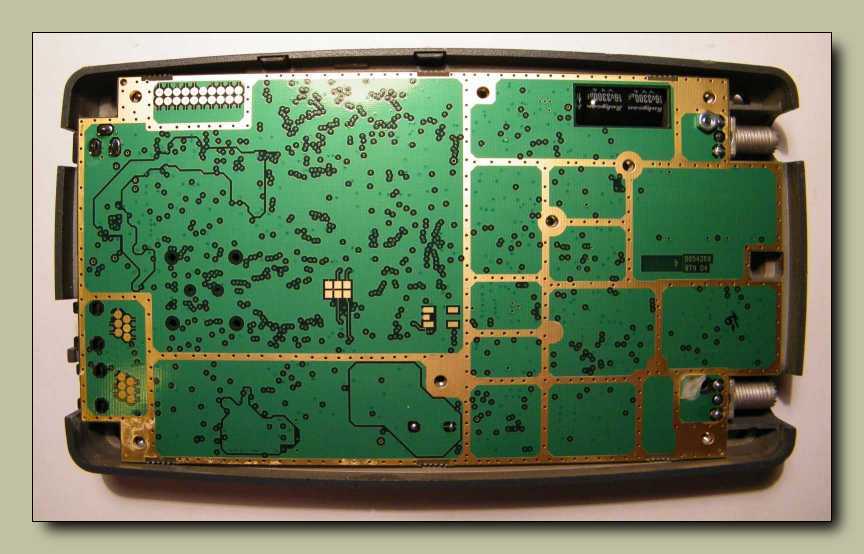

Sokadik zöld panel ide vagy oda, ez valahogy akkor is szép.





Mennyi érdektelen alkatrész...
Tulajdonképpen csak azért szedtem szét, hogy emléket állítsak nekik.





Ez az a valami, amit korábban az adórésznek nézem.





Ez itt a SIM kártya csatlakozója, illetve a csatlakozó érintkezői.





Ez valamiért egy tóparti szállodára emlékeztet. Talán a meleg az oka...
Amúgy létesítéskor (vagy előtte) nem kellett ide bedugni semmit.





A készülék teteje belülről nem a puszta szépségért bordázott, hanem
ez egyrészt árnyékolás, másrészt valósággal összetörhetetlenné
teszi a dobozt. No de mi lehet ott középen az a sárga minta?





Hoppácska! Hát nem benne van a készülékben a SIM kártya? De!
Valamint a jelölés szerint az alumíniumot újra lehet hasznosítani.





A SIM kártya tartójának igen különös formája van. Mégis mi
kell ahhoz, hogy valakinek egy ilyen alak jusson az eszébe?





A múltkor pakoltam egy kicsit, minek következtében a telefonos cuccok ebbe
a fiókba kerültek. A többit pedig mérgemben visszavittem a melóba.







Na ne már, hogy ez még ad vonalat! Amit ráadásul még el is lehet
tárcsázni, csak bármit hívok azt mondja, hogy nincs ilyen szám.





Rátettem a dobozt a Calypso magnóra, amihez szerintem már több 4 éve írom cikket.
Valamitől támadt egy olyan érzésem, hogy idén sem fogom befejezni.
Ez a szegény magnó oly régóta hever itt, hogy szinte
már oda van nőve! Talán még hiányozna
is, ha eltenném innen valahova...





Különös család vagyunk, mert ha nálunk letesz valaki valamit valahova,
akkor az ott is marad! Azért majd elteszem a szobaajtó
kilincséről ezt a félbevágott biciklibelsőt...
