Kurblis mobiltöltő
(legyen végre valami érdekes is)

Egy mikuláscsomag romjai... Innen választok valamit.
Persze valahonnan a mogyorókon és a csokikon túlról.
Hogy régen volt mikulás? Nos igen, ez egy régi képsor.





Ez itt egy kurblis mobiltöltő, mégpedig a Siemens C35-ös telefonhoz.
A készüléket már továbbajándékoztam, de ezt a tekerős töltőt megtartom.
Ez egy normális valami. Működőképes, nem holmi csalóka látszat kínai szar.

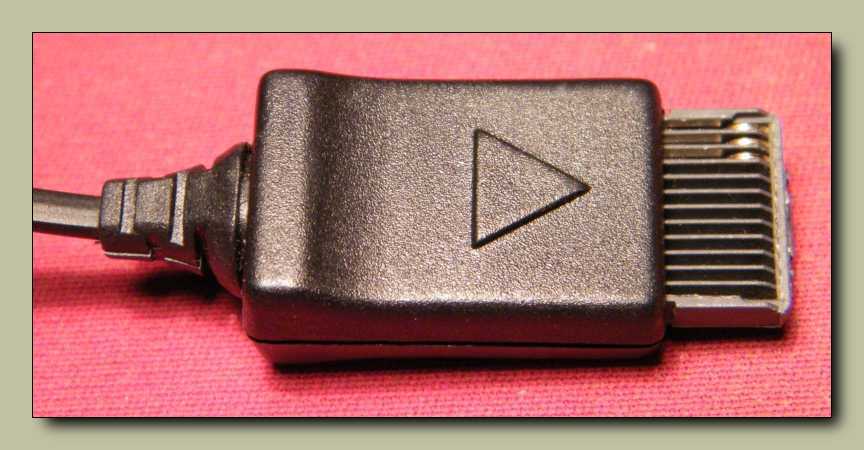

A csatlakozója annyira egyedi, hogy nem jó semmi máshoz.





Persze nem is kell semmi máshoz illeszkednie, ha egyszer ehhez a készülékhez való.





Gondoltam kipreparálom innen az aljzatot, de már elígértem a készüléket.





Majd csak sikerül valahogy rácsatlakoznom ezekre a pilincka lábakra.





Igény esetén a kar ki, illetve behajtható.





Power LED az egyszerűen mindenre kell, mert anélkül nem élet az élet!







Jelen esetben a LED azt jelzi, hogy tekerjük a kart. Persze tudjuk ezt magunktól is,
de azért valljuk be, mindenkinek jólesik egy ilyen kis pozitív megerősítés.





No nem a LED fénye a lényeg, de egyelőre csak ennyi látszik.





Mindjárt megnézzük mit lehet még látni, csak előbb kitekerem az elbújt csavarokat.





Jópofa dolog, hogy ki lehet húzni (akasztós plexi pöcök) a töltőből a zsinórt.





Ez van belül a töltőben.





Egyrészt masszív fogaskerék áttétel.





Másrészt némi elektronika.





Ha három lába van, akkor ez a LED kétszínű. Nekem persze csak zölden világított...





   Ez egy érdekes részlet, merthogy ez egy bemenet a töltőn. Értem én, hogy ide lehet bedugni a hálózati adaptert, de mégis minek ezeket sorba fűzni? Persze lehet, hogy nem is a hálózati töltő dugója való a lyukba, hanem mondjuk a napelemé.





Végre egy átlátható panel, amin nincs semmi SMD bizbasz. Persze jó dolog

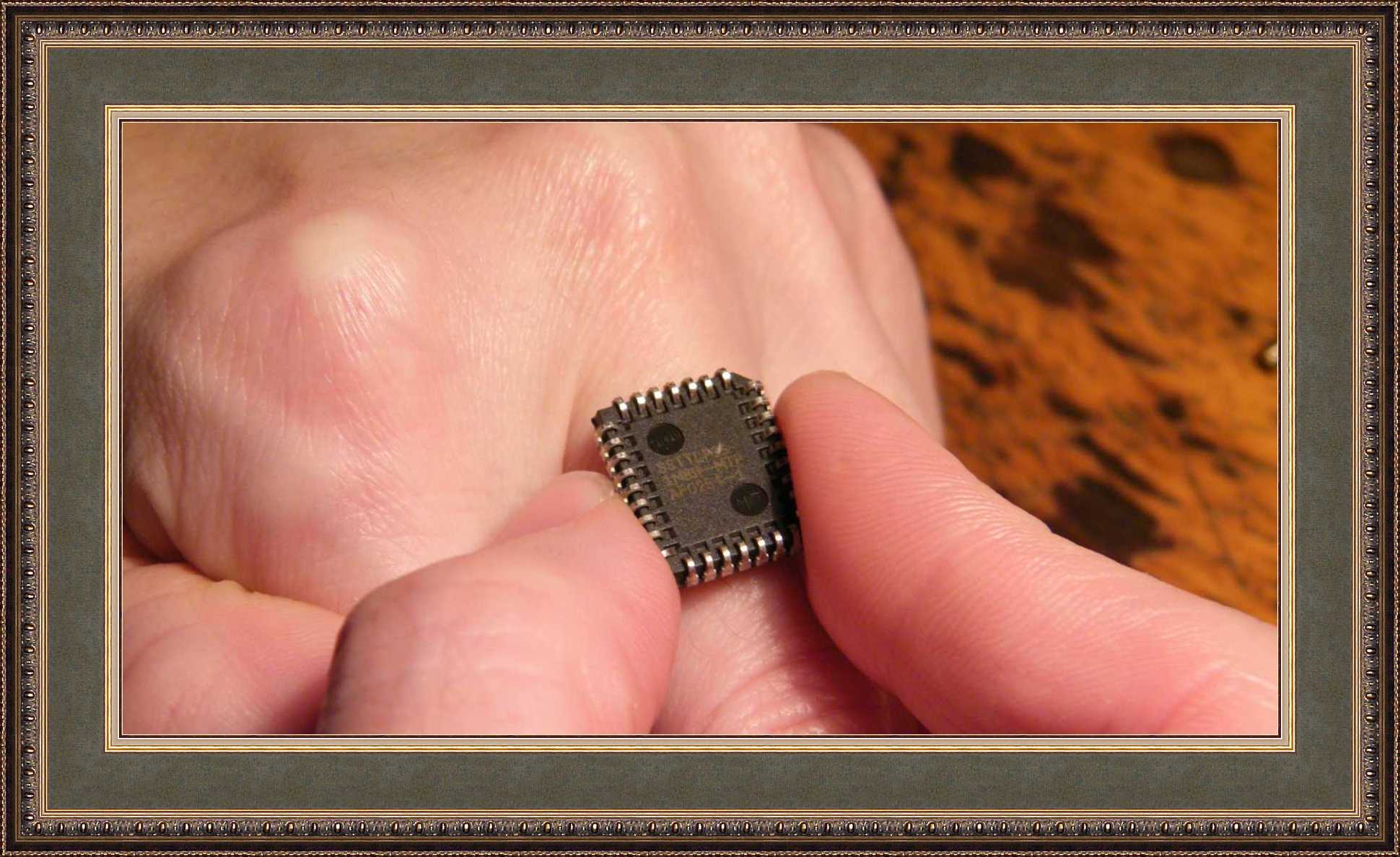

egy SMD processzor, az asszony szerint például beválik pecsétgyűrűnek.





Már majdnem kivettem innen a generátort, mikor végül mégsem vettem ki.





Ez egy sima 7808-as 8 voltos stabilizátor kocka.





Addig bámultam a kétszer három diódát, míg egyszer
csak leesett, hogy ezek a három fázishoz vannak.





Néha (még ha csak...) nagyon le vagyok lassulva. Most például
már majdnem levágtam a zsinór végéről a formátlan dugót.





De aztán sikerült észrevennem, hogy szétszedhető.





Ezt viszont nem vettem észre, hogy szétszedős volna, hanem az úgy volt,
hogy annyira megtekertem a kart, hogy egyszer csak a kezemben maradt.

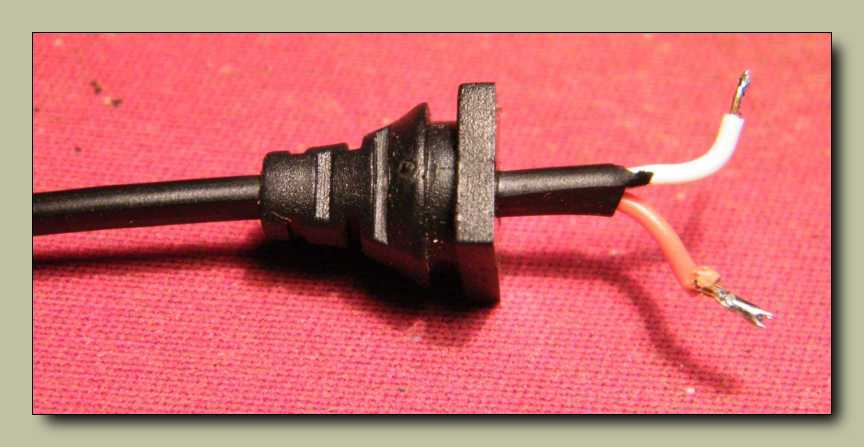

Leforrasztottam a zsinór végéről a formátlan dugót.







Most már rá tudok állni a mérőzsinórral a drótvégre. Ha jól megtekerem
a kart, akkor 8 voltot produkál, akarom mondani generál.







   Persze nem a puszta feszültség a lényeg, hanem az áram, illetve az előbbi kettő szorzata. Mint az látható, termel áramot a generátor rendesen. Így - mármint az árammérővel rövidre zárva - annyira nehéz tekerni a kart, hogy ismét leugrott a helyéről. Persze ez azért nem egy normális üzemállapot.





Én mondjuk tudom mi van a képen.





No de nem a műszer a lényeg, hanem balra sárgálló kisrádió, ugyanis
azt néztem ki alanynak a generátor működését bemutatandó.





Valamit már biztosan próbálkoztam ezzel a kisrádióval, mert elemtartó
helyett drótok lógnak ki belőle, ami most épp kapóra jön.





A rádió 3 voltos, minek okán majd nem tekerem annyira gyorsan a kart.
Amúgy tekerhetem ahogy akartam, a kisrádió meg sem nyikkant!





Mivel bőven van készleten, épp csak választanom kell a sorból egy másikat.

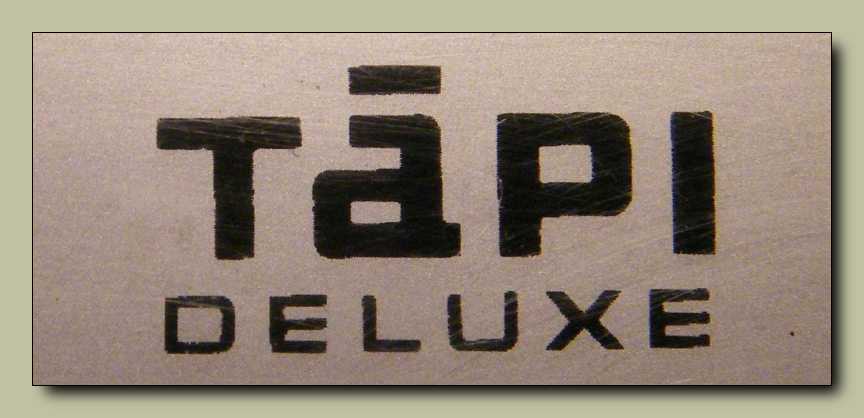

Szép ez a táskarádió, bár én csak és kifejezetten a neve miatt vettem meg.





Szerintem ez a név inkább kacsatápnak való, nem pedig rádiónak.
No de épp ez benne az érdekes.





A elemtartó rekesz a hátlap alatt a nyílástól balra is folytatódik, vagyis
nem férek hozzá a krokodilcsipeszeimmel a belső érintkezőhöz.





Mondjuk nem most akartam kinyitni ezt a rádiót, de ezen ne múljon...







Tökéletesen működik, vagyis akár teljes hangerővel
is szól a táskarádió a kurblis áramfejlesztőről.





Még nem tudom, hogy mire lesz jó. Például atomtámadás után jól jöhet, mikor már
az összes elem szétrohadt, bár akkorra már én is... Mindenesetre azért elteszem...
