Dugasztáp
(feszültségkapcsolós)



   A raktári céges szemetes mellett elsétálva, részemről fél szemmel mindig belesek a dobozba. Hazudik, mind a két szeme (és persze a kezei is) a dobozra orientáltak! (a szerkesztő megjegyzése)

Jé... De szép ez a dugasztáp... Ilyenkor aztán már nincs ami megfékezzen. Akár kell az a lom, akár nem, jön velem! Az elbontható vackokkal nincs baj, hiszen azok gyorsan visszakerülnek a kukába, csakhogy az érdekesebbje még megér egy utolsó körbefényképezést, aztán persze annak is vége. Vagy nem...



Nálam először mindig egy kicsit az előszobában állomásoznak a tárgyak. A "kicsit"
kifejezés jelentheti azt is, hogy például egy CB35-ös telefon már egy éve van itt.

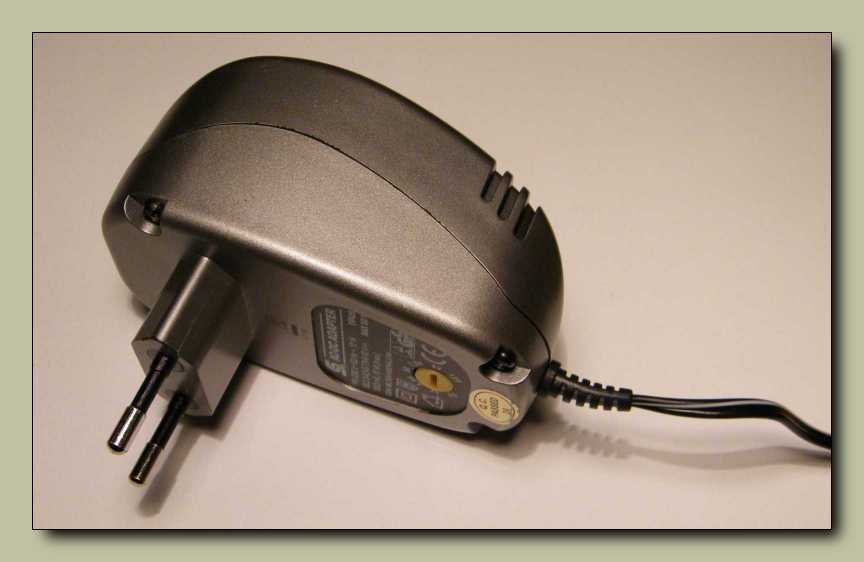

   De nézzük a dugasztápot. Érdekessége, hogy univerzális, legalábbis választható a kimeneti feszültsége. No de kell-e nekem egy ilyen dugasztáp? Nem, nekem nem kell. Általában semmilyen dugasztápra sincs szükségem, de ezt sajnos hajlamos vagyok elfelejteni. Ellenben kiváló barátom épp a minap említette dugasztápos esetét, miszerint nem ment valami eszköz az (amúgy feliratai szerint alkalmasnak látszó) univerzális dugasztápról.

A dugasztáp ugyan nagy volt, de olyan könnyű, hogy joggal lett róla gondolva, hogy nem hagyományos trafós, hanem kapcsolóüzemű a belseje. Mivel nem hozta ami rá van írva, ki lett nyitva. Kiváló barátomtól ezen a téren mindössze annyiban különbözünk, hogy nálam ha hozza a specifikációt, ha nem, én akkor is kinyitom. No de nézzük meg a részleteket.





   Első ránézésre azt mondanám, hogy a jobb oldali táp az erősebb. Mivel szögletes forma, nagyobb trafó fér bele. A 9 voltos elem és az e cigi csak azért van a képen, hogy legyen mihez viszonyítani a tápocskák méretét.





A feketén hűtőlyukak is vannak, ami valljuk be, manapság szokatlanul rendes dolog.
A két tápegységet megemelve, az az érdekes, hogy a jobb oldali könnyebb.
Ha könnyebb, akkor az (általában, de most nem) azért van, mert nem
hagyományos trafó van benne, hanem un. kapcsolóüzemű a táp.
Ez elektronikai szempontból azt sejteti, hogy normálisabb a
belső felépítése. A kapcsoló nem holmi trafó drótlábait
kapcsolja hol ide, hol meg oda, hanem a szabályozó
elektronikát állítgatja be a megfelelő feszültségre.

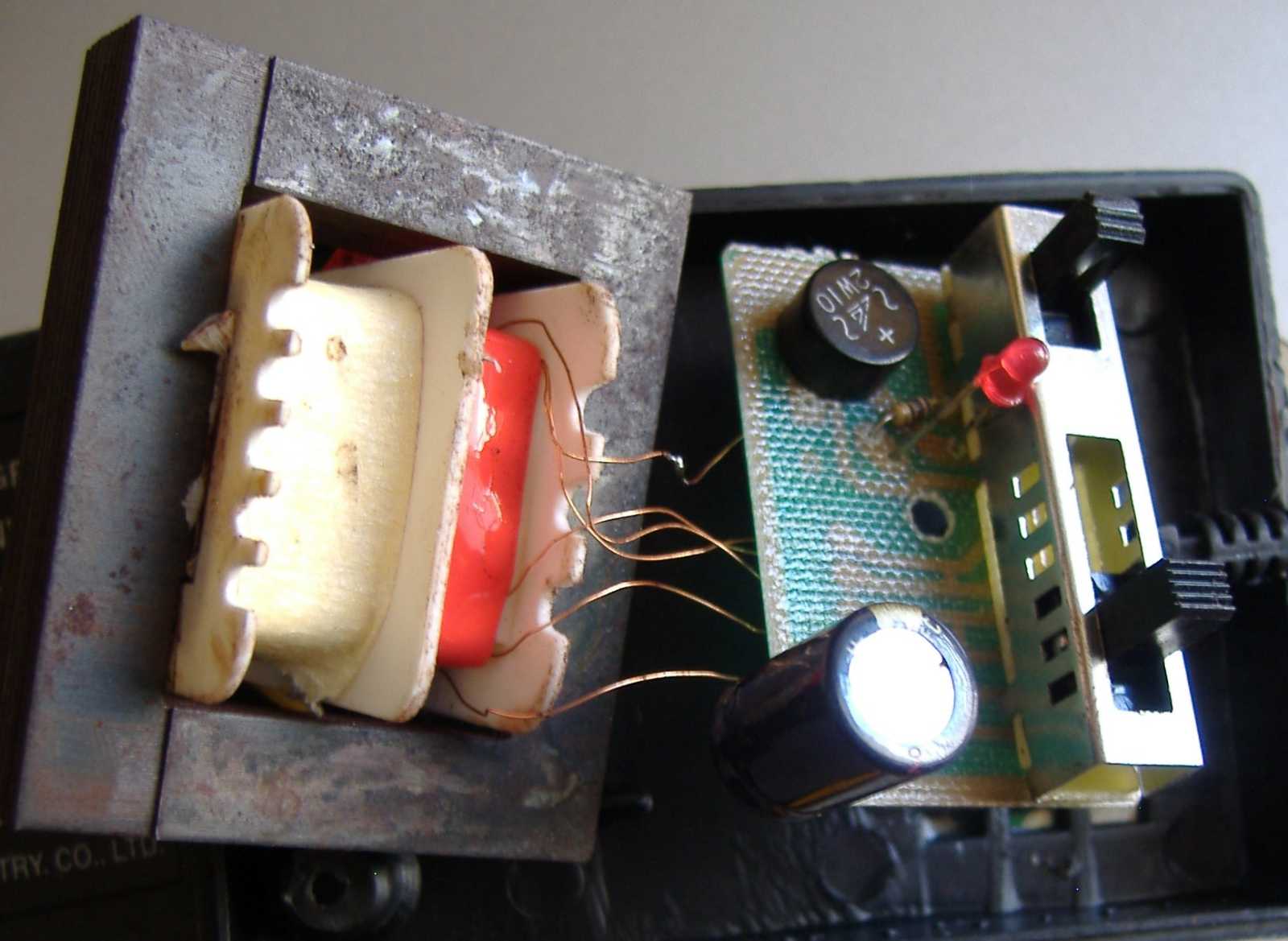

   Meg a nagy lófaszt, ahogy azt úri körökben mondják! Ez kérem a kínaiaknál (vagy legalábbis ennél a Xingbao nevű szörnyszülöttnél) úgy van, hogy egyszerűen csak azért könnyű, mert kicsi benne a trafó. Ez a dugasztáp soha a büdös életben nem fog 12 volton 1 ampert teljesíteni! Vagyis konkrétan hamisítvány. Az pedig már említésre sem méltó részlet, hogy milyen rozsdás a trafóvas. A felöntésekből sejthető, hogy létezett ez a táp "bele való" méretű trafóval is, ami némileg jobban kitöltötte a dobozt.





Mondjuk az, hogy a cséve finoman szólva sincs teletekercselve, az azért már durva!
A kimeneten ugyan ott lesz a kapcsolóval beállított feszültség, de áram az semmi!
Ehhez a táphoz nem az "indoor use only", hanem a "never use only" felirat illik.
Ezt annyira rossz nézni, hogy térjünk inkább vissza az általam lomolt tápegységhez.





Azt gondoltam, mi lenne, ha elsütném ezt a talált tápot a kínai bóvli helyett.
Így ideologizálom meg nap mint nap, a mindenféle kacatok begyűjtését.

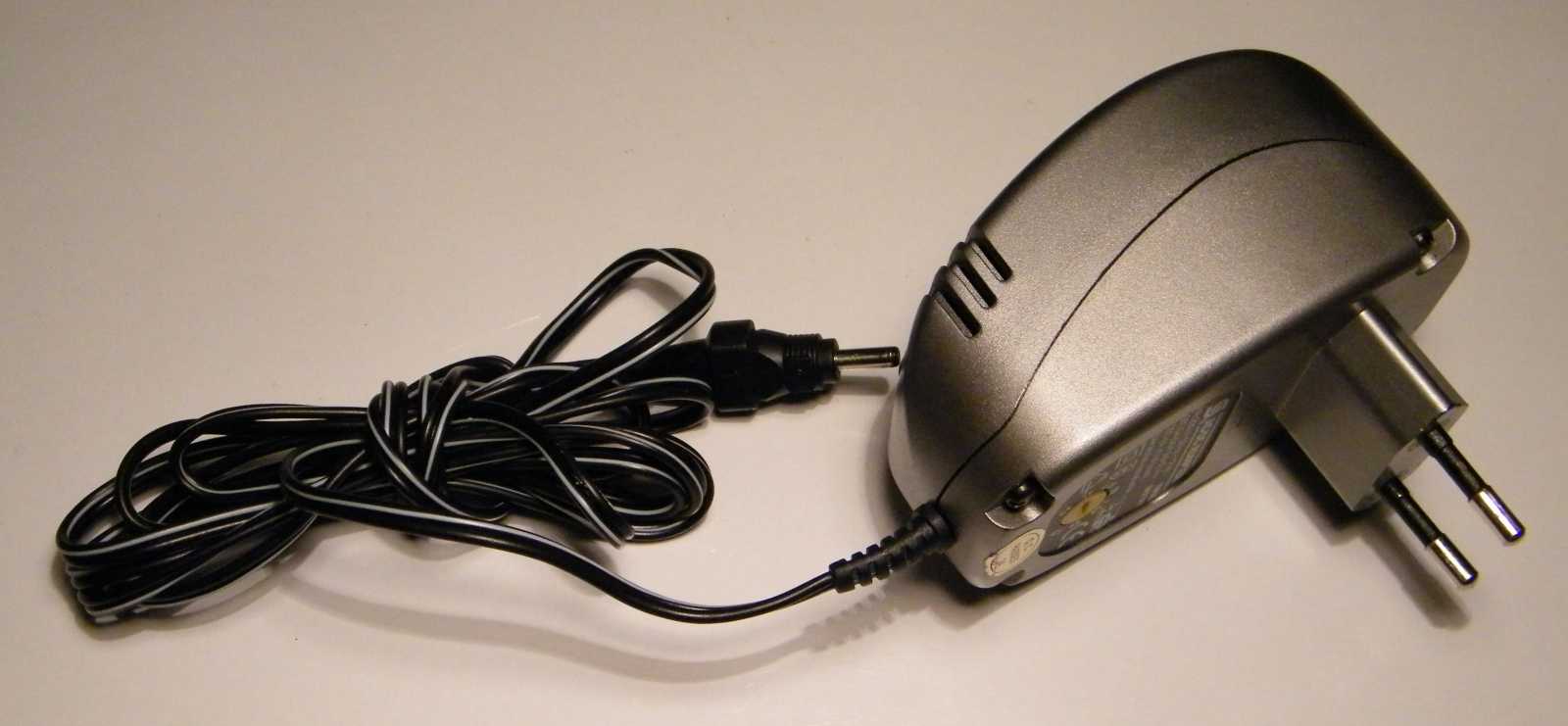

Szóval itt ez a szép dugasztáp, belenézünk, összerakom, továbbadom.
Ezekkel az átpasszolt tárgyakkal kergetem őrületbe kiváló barátom.
Gondoltam megkérem, írjon már egy rövid felsorolást, mely tárgyakkal
rontottam barátságunk (és bomlóban lévő idegrendszere) sanyarú helyzetén.
Ez sajnos nem jött össze, mert sehogyan sem akart rövidre sikeredni a felsorolás...





Milyen hülye egy dugója van...





Ha két nyíl egymással szembe mutat, akkor azt ott szét lehet szedni.





Ha mondom...





Ez azért van, mert eredetileg egy egész készletnyi dugó járt ehhez a tápegységhez.
Ez azért jó, mert így aztán tényleg bármit tönkre tudunk vele tenni.





Otthon somogyitól...





   A "csak beltéri használatra" felirat szerintem érdemel némi említést, erre ugyanis a magyar ember azonnal a "mér" kérdőszócskával reagál. Már persze csak akkor, ha egyáltalán elolvassa...





Márpedig a szemétből szedtem ki!
Nemsokára az is kiderül, hogy miért került oda.

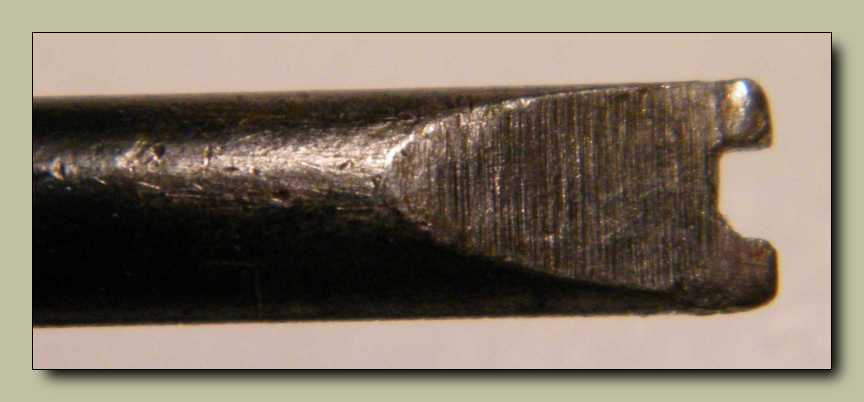

Hülye fejű csavarhoz...





...hülye végű csavarhúzó dukál.
Ez most nem a szép készletem. Ezt a szerszámot még az azelőtti időkben reszeltem.
Végül azért vettem meg a bitkészletet, mert már untam a folyamatos reszelést.





Ugyan a power LED nem világít, de a táp ennek ellenére rendben működik.
Valószínűleg a gazdája csak a LED-et figyelte, ezért került a szemétbe.

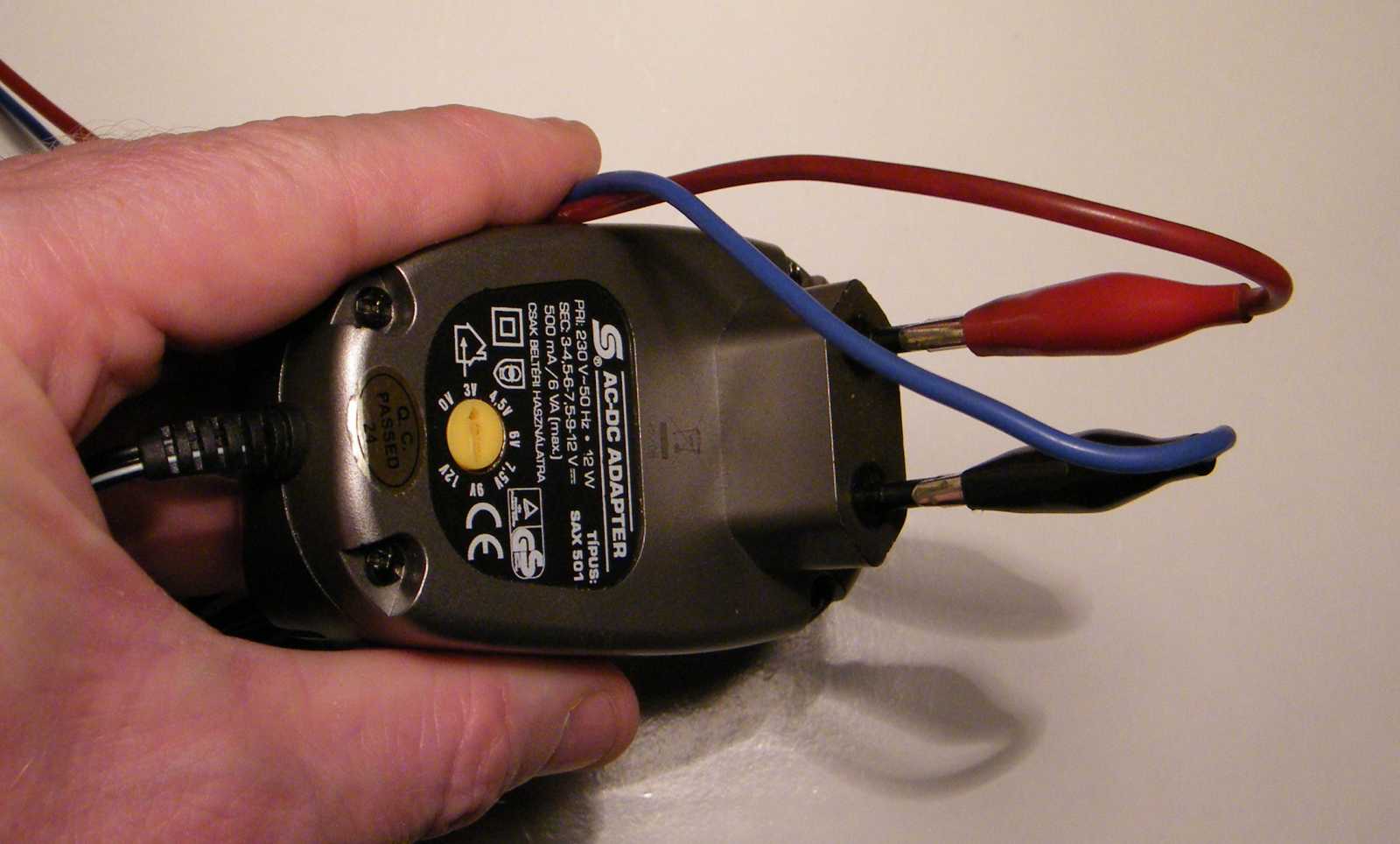

Nem győzöm elégszer mondani, hogy ezt mennyire nem szabad!
Ha egyszer csak nem jön több cikk, akkor igazam volt.



Mérési jegyzőkönyv.

felirat terheletlenül terhelve
0 0 0
3 5 4
4,5 6,8 5,6
6 8,6 7,4
7,5 10,4 8,9
9 12,3 10,4
12 15,8 13,5

   Terhelésnek hirtelen a Miniplex fúrógépemet használtam fel. Ha valamit, akkor a Miniplexet nem szokás dugasztápról járatni, mert annál ő azért több áramot eszik, mint amennyit egy ekkorka trafó produkálni tud. Mikor próbaképp ráfogtam egy kicsit ujjal a tokmányra, egyből le is esett a feszültség. Mondjuk ez nem hiba, mert ez a táp nem erre lett méretezve.





Az előbb amolyan elrettentő példaként bemutatott dugasztáphoz képest,
ebben teljesen korrekt a trafó. Ennél nagyobb bele sem férne a dobozba.





Négy dióda, szűrő elkó, power LED, fokozatkapcsoló. Tudom, hogy beteg
ötlet, és csak én álmodtam bele egy emelgetett talpú stabkockát...





   A kapcsoló érintkezői magából a nyáklapból lettek kiképezve. Ez a megoldás nem fog problémát okozni, mert nem fognak elkopni az érintkezők, hiszen mi a csudának tekergetnénk a kapcsolót, ha egyszer végre sikerült úgy beállítanunk, hogy jól működik amit épp járatunk róla.





Még azt mondanám, kicsit túl jó is ide ez a kapcsoló.





   Míg az egyik ellenállás a LED áramkorlátozója, addig a másik a kimenettel van párhuzamosan kötve. Ez utóbbi azért kell, hogy ne tartsa a végtelenségig a puffer elkó a feszültséget. Amúgy persze nem tartja, de azért nem teljesen értelmetlen ez az ellenállás. Tegyük fel beállítjuk a tápot 12 voltra, aztán vissza háromra, majd bedugjuk a dugót egy 3 voltos kütyübe, ami azonnal kap a pufferből 12 voltot. Persze egy ellenállás még nem védi meg az eszközöket attól, mikor a felhasználó próbaképp 12 voltos állásból indul a kapcsolóval visszafelé.

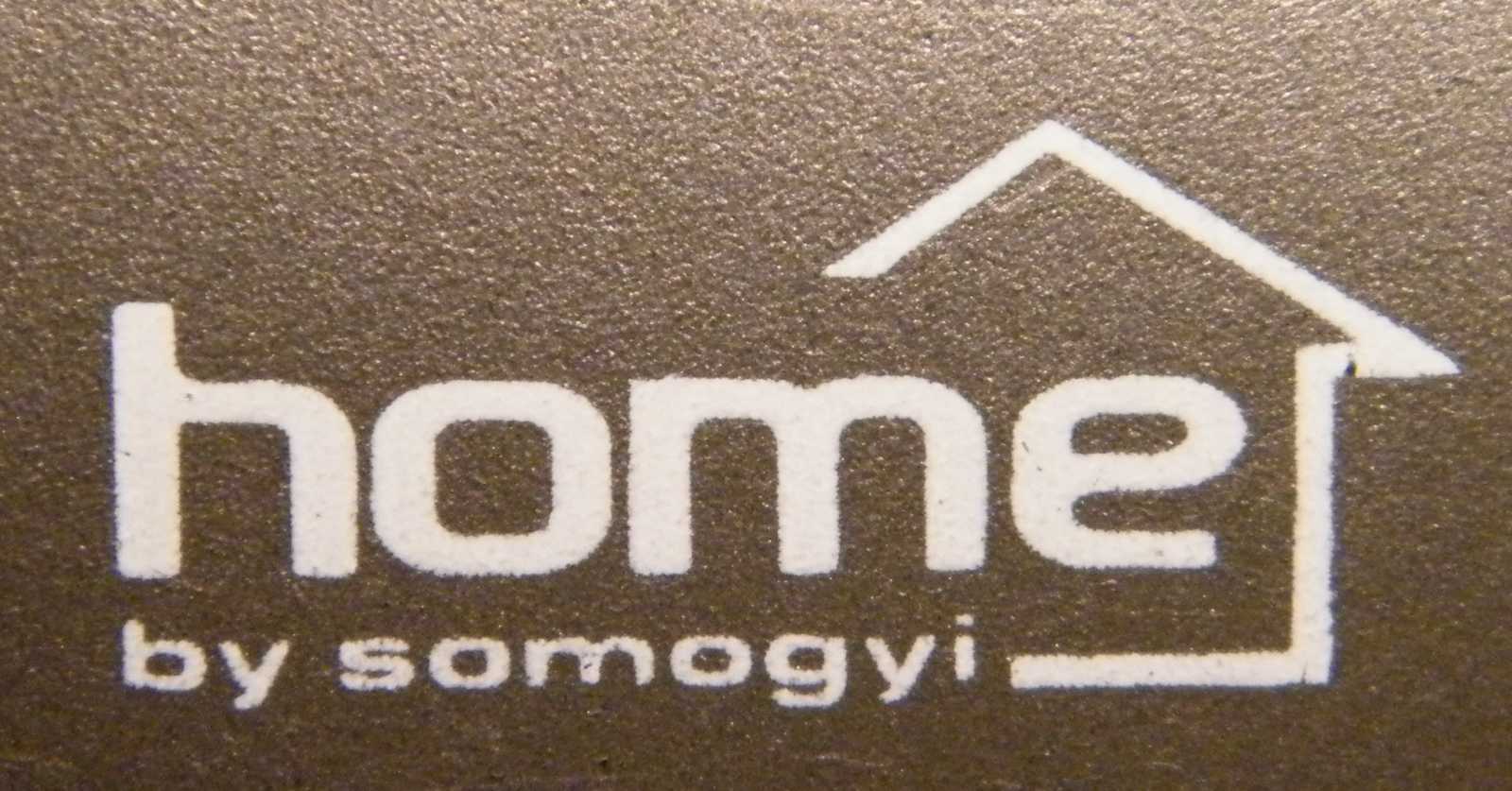

   Gondolom a LED hibája miatt lett kidobva. De vajon mit követhetett el a felhasználó, hogy nem világít a LED? Hozzánk meg úgy került, hogy a home az home. Mármint "T-Home", vagy "home by somogyi", az kérem mindegy, mert biztos, hogy a "home" feliratos dugasztáp való a T-Home ADSL modeméhez.





Gondoltam kicserélem a LED-et.





Ez kérem egy masszív rövidzár. Nem azért van, mintha nem tudnék forrasztani,
hanem azért, mert egyre inkább nem látom az apróbb dolgokat.
El kéne menni arra a szemműtétre, csak halogatom.





A hálózati feszültség érdekes módon, konkrétan
ezen a két rugón keresztül jut be a trafóba.





Szerencsére még véletlenül sem tudnak összeakadni, mert van nekik saját lyukuk.





Jó lett a LED.





Mondjuk eredetileg piros volt, de az mindegy.





Az asszony mindeközben előszobadíszt varázsol mindenféle lomokból.
Mondjuk ez is van olyan jó játék, mint mindent szétszedni.

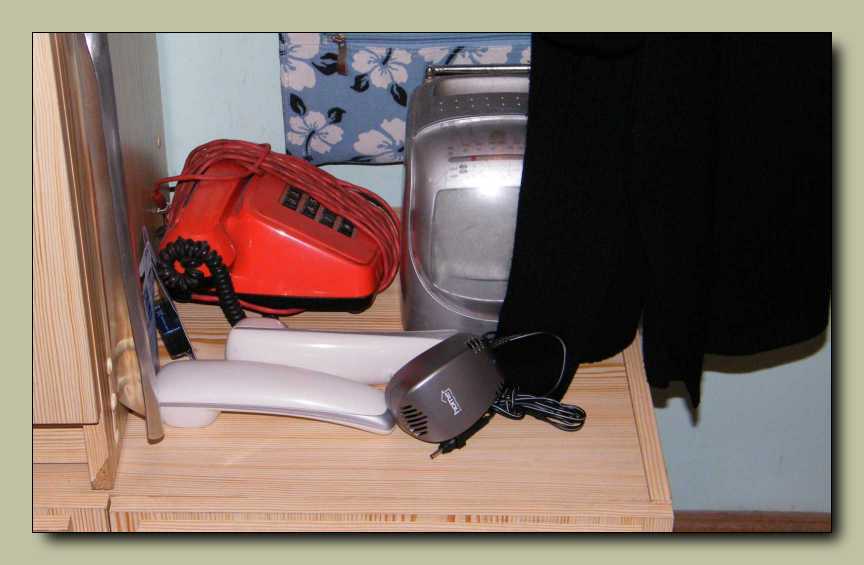

Kitettem a tápot az előszobába, a többi ideiglenesen ott állomásozó lomtársa mellé.
Az orosz telefont már szétszedtem, a tévét még nem. Persze miért is szedtem
volna szét a tévét? Hiszen a tévé nem szétszedni, hanem nézegetni való!
Ami manapság a tévéből árad... Szóval mégiscsak inkább szétszedem.





Én kitettem a tápot, Andi pedig kiakasztotta az újratöltött dobozkát.
Nos így telik el nálunk egy átlagos nap, valamint meg az előszoba.
