5x4-es falikábel
(legyen ilyen is)

A 10-es falidobozt már láttuk, jöjjön hát a bele illő 5x4-es falikábel.





Ez egy munkahelyi szerszámos táska, a csak nagyon ritkán használt eszközöknek.
Sajnos nincs benne amit keresek, pedig meg mertem volna rá esküdni, hogy itt van.





   Gondoltam ha nincs odabent, akkor biztos hazahoztam, s betettem az előbbi táskával azonos funkciójú, ellenben a fáspincében található szerszámos fiókba. De persze nem... Mondjuk van itt még fiók bőven...





Tudtam én, hogy itt vagy valahol! Amúgy ez egy jó fiók, mert nincs benne
várakozó szétszedtem alany. Hacsak nem az orosz Miniplex. Francba...

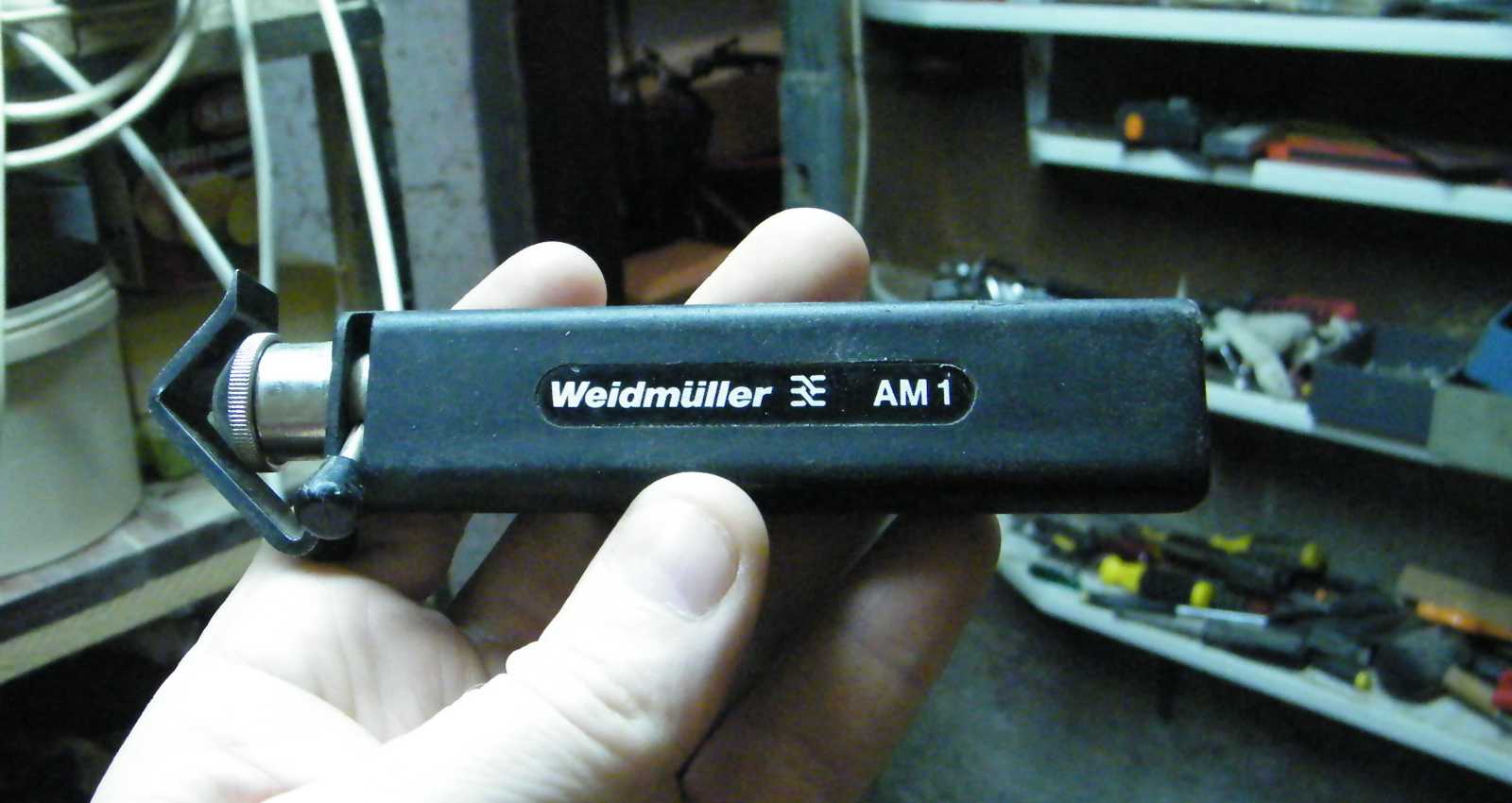

Gondoltam ha már egyszer kábel, megmutatom a hozzávaló blankoló szerszámot is.





Oda, vagyis a felső háromszögbe kell beletenni a kábelt.





Nincs benne semmi különös, csak egy picike kés.







Kinyom, rátesz, elenged, körbeteker, karocska elfordít, magam felé meghúz.
Az utolsó fázis mondjuk kimaradt, mert lerántottam a satut az asztalról.

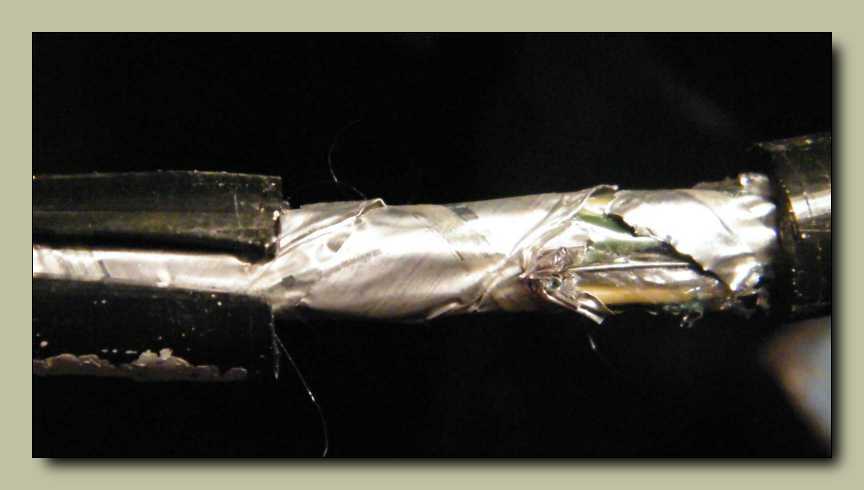

   Ha jól dolgoztunk, akkor egyrészt keresztben, másrészt hosszában is felvágtuk a kábelt. Pont úgy, ahogy ezen a képen látszik. Ügyes egy szerszám ez a Weidmüller! Amúgy most használtam életemben először, pedig milyen régóta megvan...





A PVC burkolat alatt először egy selyemszállal találkozunk. Hiába is gondoljuk, hogy
mit nekünk egy szál cérna. Ez nagyon erős anyag! Míg ezt le nem
tekertük a kábelről, nem fogunk tudni továbbjutni.





Most jön egy árnyékoló szalag alumíniumból.





Van a kábelben egy földelő szál is.
A kábel ereit fedi és védi még, egy átlátszó műanyag réteg is.





Ezt is le kell róla tekerni.





Aztán van még egy keskeny zöld szalag is. Ha a kábel több pászmás (többször
5x4, vagy más adag), akkor pászmánként van benne egy ilyen szalag.





Ez arra jó (való), hogy le lehet (kell) vele kötni a pászmákat, hogy ne ugorjanak szét.

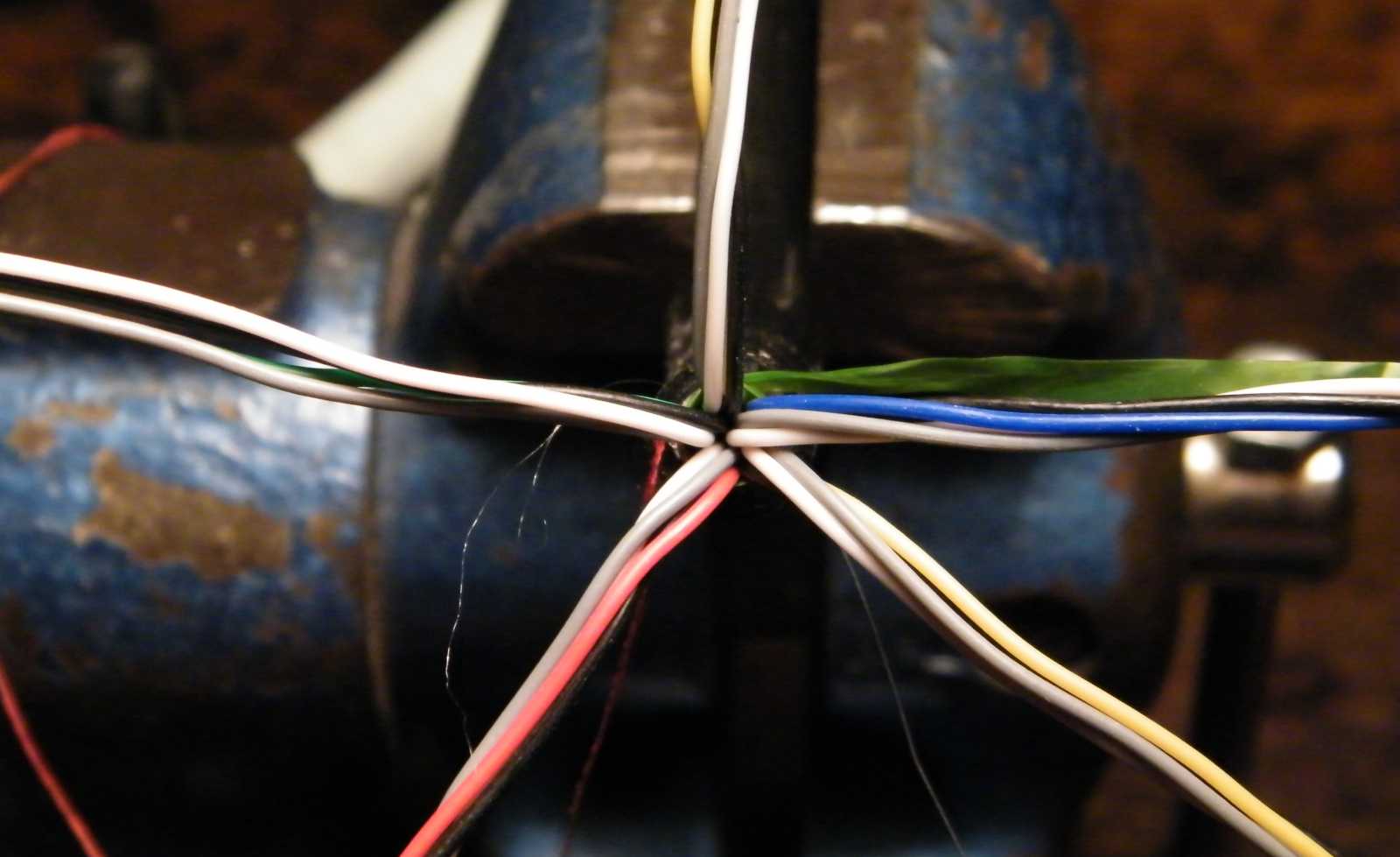

   Mint azt már csak a neve is mutatja, 5x4 szál vezeték van benne. Ez így egy pászma. A négy szál összetekert vezeték neve pedig - minő meglepetés - érnégyes. Az érnégyes (már csak számszakilag is) két érpárból áll. Csillagba illik kötni, azaz az egymással szembeni vezeték párok tartoznak össze. Ezt mindenképpen így kell kifejteni és persze használni is, mert csakis így ad a kábel normális csillapítást (mármint áthallás szempontjából) a szomszédos érpárokra.





Piros, zöld, sárga, kék, sárga (így sorban) az érnégyesek jelölése. Az érpárok szín
+ fehér, illetve fekete + szürke. Persze van sok másféle színkódolású kábel is.





Az érnégyeseket így kell ideiglenesen megfogni szétugrás ellen a végükön. Ez csak
néhány mozdulat, de az ember csak akkor látja be a szükségességét, mikor
az első (a szokásosnál talán kicsit rövidebbre blankolt) kábel elemi
ereire ugrik szét a kezében. Aztán lehet pároztatni az ereket...





Így kell kivarrni egy felső beállású (fentről jön be) kábelt.
Hogy én mennyi ilyet csináltam...





Így kell hurkolni a kivarró cérnát, és akkor sosem ugrik szét. Szokás volt még az egész
bund kivarró cérnát kifőzni egy lábos viaszban. Ez a viaszozás nagyban rásegített
a cérna tapadására, így még ha rosszul forgattuk, még akkor sem ugrott szét.





Most lopjam ki a drótokat hosszában a kábelből?





Rajtam nem múlik. Most lopom ki őket. Ugyan egészen jól mutatnak
a lógó drótok a lámpán, de azért inkább elteszem őket.





Íme a mai zsákmány.





Ez pedig a resztli. Nem is tudom, hogy a papucsom néz ki cefetebbül, vagy a rumli?





Mindig jól jön egy kis drót. No nem mintha nem volna itthon belőle egy fiókkal...
