Olympic rádió + magnó + CD
(szétbarmoltam)

Megvan annak már 10 éve is, hogy a nejem őfőkecsessége meglátott az egyik
bevásárló körútja során egy kisrádiót. AM/FM + magnó + CD lejátszó.
Működik hálózatról és telepről is. Egy ilyen szépség nem hiányozhat
a háztartásból. A formáját tekintve egy igazi gipsz kerti törpe.
Végső soron nem is volt drága, mert bevezető áron
dobálták a gyanútlan nagyérdemű felé.

A rádió ugyan működött, de sem a CD lejátszó, sem a magnó nem volt igazán
minőségi. Így aztán csak tologattuk a lakásban. Hol a polc tetején volt, hol
bedobozolva, vagy kidobozolva. Többször próbálva, hátha mégis alapon.
De persze nem... Mikor már arra sem méltatta az asszony, hogy a rárakódott
port napi rendszerességgel letörölje, megfogtam a fülét (a rádióét) majd
bevonszoltam a dolgozószobámba. Nehezen jött, mert rá volt pakolva
egy halom újság, hogy jótékonyan eltakarja ezt a kis szörnyeteget.
Nem! Félreértés ne essék, eszem ágában sem volt megjavítani!
Két műszert üzemeltem be. A csillagcsavarhúzót és a csípőfogót.
A kisrádió pedig nap és szemlesütve megadóan várakozott a végzetére.

Íme felülnézetből. Bumfordi tekerőgombjai ízlésromboló vackok.
A bal oldali feladata volt a hangerő szabályozása, a jobb oldali pedig
az állomáskereső. A hangerőszabályzó gomb fölötti kapcsoló az üzemmód
váltója, az állomáskereső fölötti pedig a sávváltó. A CD lemezjátszót tetejét
a jobb oldalon látható félkör alakú gombbal lehet felnyitni.
Az állomáskereső gomb mellett a piros LED
a sztereo visszajelző, és látszanak
a magnó kezelőgombjai is.

Ez a tábla látható a hátulján.
Rákerestem a neten, de ilyen nincs.
Ez tehát egy földön kívüli készülék.

Kétoldalt pöffeszkednek a hangszórói

Alul pedig a jó állapotú teleptartó látszik kinyitott állapotban.
Azért ilyen jó állapotú, mert sohasem volt benne telep.

Ezek még csak a piezo hangszórók, amik ügyesen vannak álcázva.
Két csavar, egy kis feszegetés, és már lent is volt.

A két fehér műanyag bogyóc hatol bele a nagyobb méretű furatba.
Előre kell tolni, majd két csavarral hátracsúszás ellen rögzíteni.

A készülék szétnyitása után látható a többfunkciós panel. Bal oldalt
a fekete kar a funkcióváltó mechanikája. Először rutinosan feszegetni
kezdtem, aztán rájöttem, hogy 6 db ónpaca méretű csavar fogja le.

Itt már a CD lejátszó rész látható.
Majd jobban beletekintünk abba is.

Ez itt a CD lejátszó panelja. Kifejezetten dzsunka szerelés. Vagy az
alkatrészek tömény rizspálinkába voltak áztatva, azért düledeznek?

Ez a CD panel másik oldala. A "H" alakú hűtőborda alatt az önálló erősítő
IC, középen pedig a százlábú IC, ami az egész instrumentumot
vezérli. Jól látható, hogy ez a panel is többfunkciós.
Nem használtak ki minden beültetési lehetőséget.

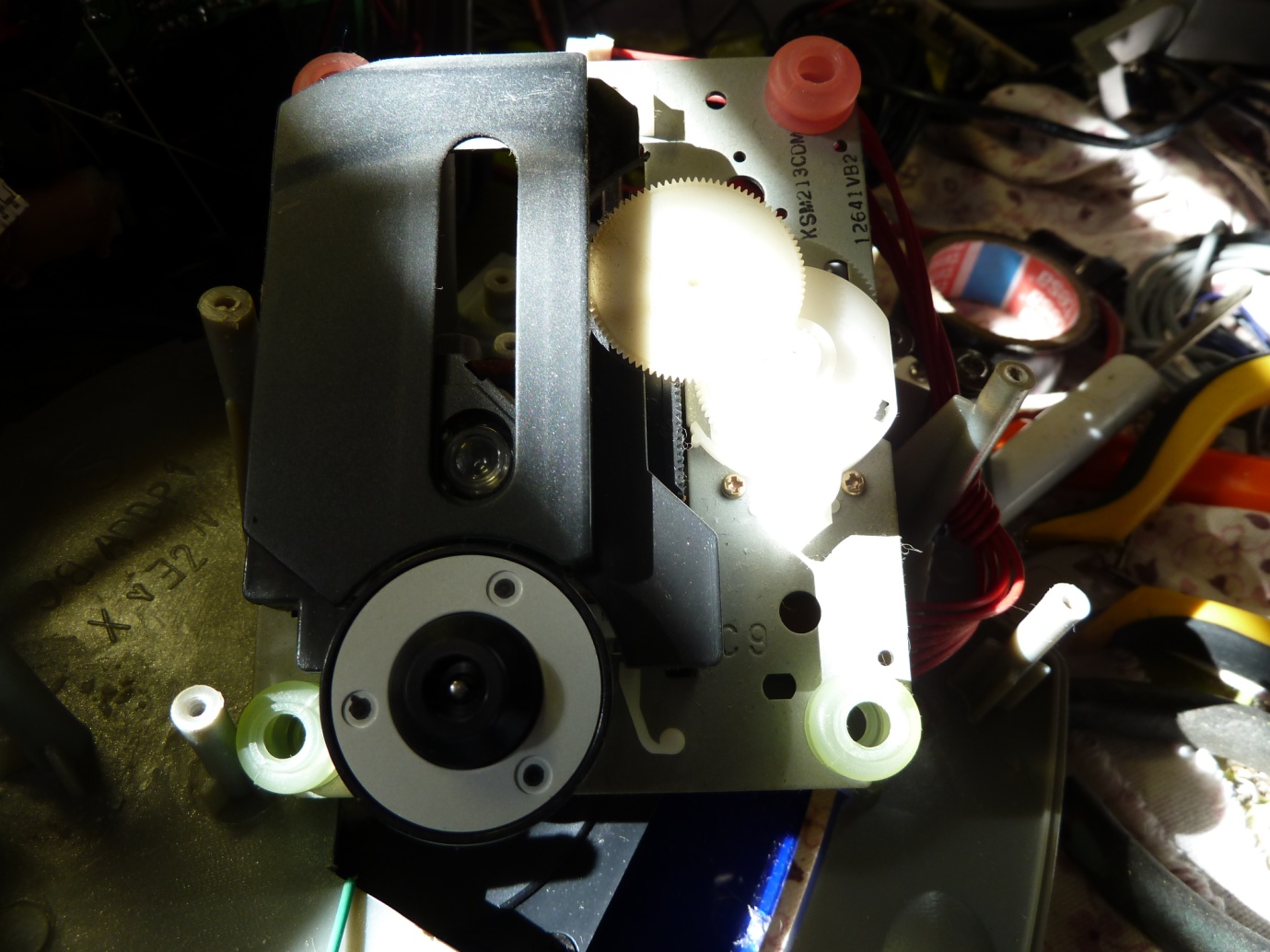

A panel levétele után ennyi látszik a CD lejátszóból. Bal oldalt a meghajtómotor,
középen pedig a leolvasó lézer. A képen látszanak a csillapító gumirugók is.

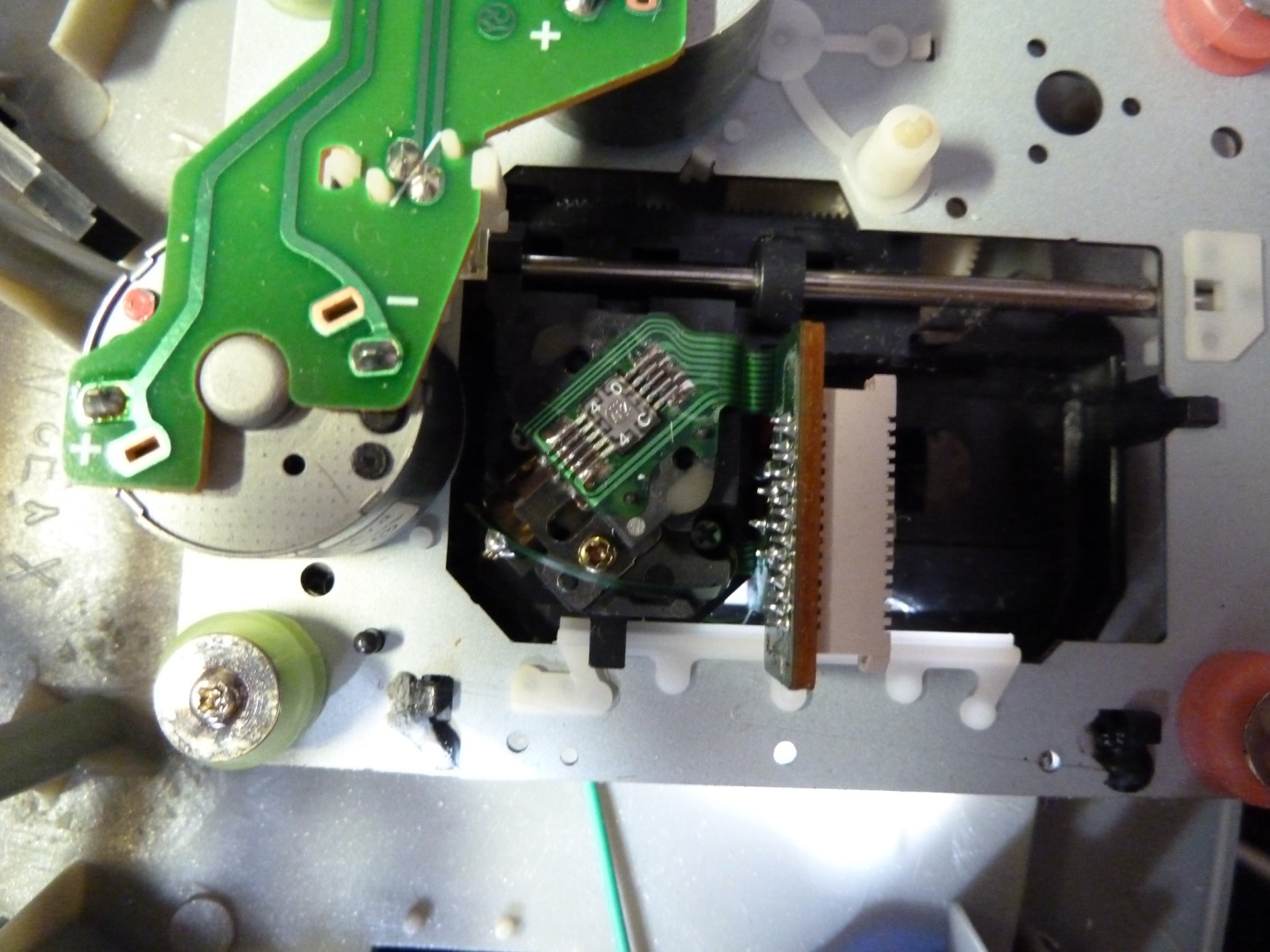

Ez itt a CD olvasó a másik oldaláról.
Nem bontom tovább, megy a szemétbe ez is.

Ez a kis bogyóc a CD lejátszó ajtajának zárva tartását figyeli.
Ha az ajtó nyitva, akkor áramtalanítja a lejátszó áramköreit.

Ez a részlet a főpanel másik oldala. Jól látható, hogy többfunkciós a panel,
mert rengeteg alkatrész be sem lett építve. Amelyik meg be lett, az dülöngél.
Tulajdonképpen három lényeges IC található rajta, egy TA2111N, ami egy
3V AM/FM chip tuner IC. Egy UTC7312 Dual recording Playback  Pre-
amplifier, és a végerősítő IC, amiről nem szedtem le a hűtőbordát.

Ez már a magnó rész mechanikája. Egyben fogom kiemelni és félreteszem.
Gyakorlatilag minden magnómechanika egy kaptafára készül. Ha a kisfiam
belefogna egy javításba – kicsi a valószínűsége – akkor legyen alkatrésze.

Már kint is van.
Teszem is félre!

No ez maradt még, a kijelző és az ő vezérlőpanelje. Azért meglepett.
A kijelző mellett bal oldalt látható az infravörös távirányítóra kukucskáló
szem, csak épp távirányító nem volt a készülékhez. Ez a műszaki csoda csúfos
véget ért. Még a csavarjait is eldobtam. Sőt! A panelok is a szemetesvödörben
végezték. Nincs bennük semmi érdekes, amit érdemes lenne kimenteni...

Képek és szöveg: Efraim Arie Staub
