Behringer Tube Ultragain Mic200
(beleénekeltem)

Meg ne kérdezd, hogy minek ez nekem! Megtetszett, megvettem.
Ez a baj a lomos piacokkal. Pontosabban szólva velem.
Egyszerűen nem tudok ellenállni a kísértésnek.

Talán ha két tucat árus lehetett a ligetben, de a hatóság négy autóval vonult ki ellenük.
Mivel dolgozom, adófizető állampolgár vagyok, mindezt az én pénzemből. Illetve
az én érdekemben. Mondjuk az utóbbival egyet tudok érteni, hiszen ha nem
zavarnák őket szét, akkor végképp elborítanának az összevásárolt lomok.
Hiába ígérem meg magamnak, hogy többet nem veszek semmit, csakis
sétálni megyek ki a ligetbe, hiába teszem a kezem a hátam mögé, ha
egyszer gyenge jellem vagyok. Mindezt úgy, hogy néhány kedves
olvasót alig lehet róla lebeszélni, hogy ne borítson rám pusztán
barátságból néhány köbméternyi lomot. Szóval még teljesen
ingyen is akadna lom bőven. Tényleg nem vagyok komplett!

Van neki bemenete, kimenete, tápfeszültség igénye.
Mint az a feliratból kiderül, ez egy elektroncsöves előerősítő mikrofonhoz.

Mikor a 12AX7 elektroncső fűt, fénye kiviláglik a bal oldali réseken. A jobb oldali
tekerőgomb alatt pedig vagy van valami, vagy nincs. A gombot tekergetve
enyhe döcögés érzékelhető, szóval nem a semmiben forog a tengely.
Valahogy akkor is gyanús nekem ez a rengeteg kapcsolóállás...

A bal oldali gomb a gain. A gain és a volume között az a különbség, hogy míg a volume
(jelen esetben output) gomb a jelszintet szabályozza, a gain a bemeneti érzékenységet.
Egyszerűbb esetben egy szintszabályzó a bemeneten, normálisabb kivitel esetén pedig
az erősítő erősítését (gain) szabályozza. Ugyan furcsa, de épp egy ilyen áramkör (gain
potméter) található a BRG M20 orsós, illetve a BRG MK-21 kazettás magnóban is.
A 20dB PAD nyomógomb 20 decibellel csökkenti az érzékenységet. Ez akkor kell,
ha valami érthetetlen okból kifolyólag nagyszintű kimenetet dugnánk a mikrofon
helyére. A +48 V a fantomtápot kapcsolja be. A Low cut mélyvágó, vagyis
egy dübörgésszűrő. A phase reverse a jel fázisát forgatja el 180 fokkal.
Az output gomb a kimeneti jelszintet szabályozza. Ha összekevertem
valamit, akkor olvasd el helyettem az angol nyelvű dokumentációt.

Balról a tápegység csatlakozó aljzata, amit természetesen nem adtak a dobozkához
a piacon, valamint XLR és jack csatlakozók a ki és bemenetnek. Ugyan később
találtam itthon egy XLR csatlakozós mikrofont a dobozban, azonban kábel
az nem volt hozzá. Múltkor láttam a piacon, csak nem vettem meg.
Mert ugye minek az nekem? Amennyiben legközelebb látok
és megveszem, akkor soha többé nem fog kelleni.

Szó sincs róla, hogy csúnya volna a doboz, hanem csak valahogy fura.

Mivel még nem nyitottam ki, ezért vakon próbálom kitalálni, hogy ez meg mi?
Mégis mi a csudát kell egy előerősítőben két csavarral állíthatóan rögzíteni?

Német tervezés, kínai kivitelezés. Szerintem ha Kína holnapra
eltűnne a földről, az egész világgazdaság összedőlne.

Körbenéztem a néhai melóhelyen. Természetesen mindenfélét találtam,
csak pont ide illő tápegységet nem. Ami esetleg jó lett volna,
annak "természetesen" nem stimmelt a dugója.

Sajnos nem sikerült meggyőznöm a fényképezőgépet, hogy a doboz a téma.
Nyomhattam én rajta bármit, mindenáron a szőnyegre fókuszált.
Talán valami egyszínű háttérrel több sikerem lett volna.

Ezek ketten az ablak túloldaláról kiröhögtek. Merthogy az eddigi képek
szokatlan módon nem az asztalomon készültek, hanem valamiért az ablak
előtti napfényben. Mivel nem volt sikerem, visszavonultam az asztalomhoz.

Illetve lefeküdtem aludni. Az erősítőt letettem a tápegység elé. Mikor felébredtem,
ez a kép fogadott. Most, hogy direkt életlen képet akartam lőni, amivel bemutatom
hogyan is látok szemüveg nélkül, most bezzeg még akkor is jól fókuszált a kamera,
mikor egészen máshová céloztam vele. Hogy egy hibás fókuszú képet sem tudok
lőni, mikor épp az kellene... De most nem is erről van szó, hanem arról a piros
valamiről. De mi az a piros? Ébredés után az ember agya nem fog valami jól.
Sokszor még ébren se! Ahonnan a két piros folyam elindul lefelé, ott egy
piros színű forgatógomb van a tápegységemen. No de mitől folyt le
a gomb kétfelé? A rejtély megoldása a szemüveg. Kimostam
az ultrahangos mosóban néhány bútorkereket, ami
a pince három project kapcsán maradt meg egy székből.
Valamint ha már úgyis be volt kapcsolva a mosó, kimostam
a csípőfogóm műanyag nyelét is, amit jobb híján
a tápegységem gombjának támasztottam.

Úgy néz ki, mintha világítanának a sárga LED-ek, de persze nem...
Még jó, hogy nem, hiszen nincs bedugva a doboz az áramba.
Amúgy az egész LED sor halott, csak az alsó négy világít.

Így kell lefeszíteni a gombot egy porrongy és egy csavarhúzó
segítségével, ha nem akarjuk összebarmolni az előlapot.

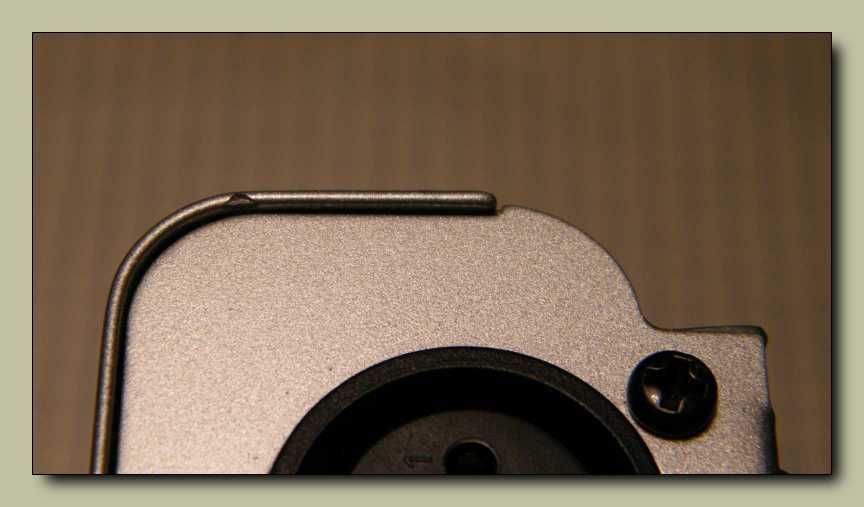

Úgy döntöttem, hogy az oldalsó négy csavart kell kitekerni,
s a fedő egyszerűen lehúzható a doboz alsó részéről.

Pontosan így képzeltem el.

További három csavart kitekerve, rögvest lehúzható az alsó panelről az előlap.
Ugyan a külsejére fanyalogtam, de a doboz tartalma teljesen korrekt, bár
 szerintem a készülék belsejét és a külsejét két külön ember tervezte.

Erre a 12AX7 elektroncsőre van alapozva a mikrofonerősítő. A korábban kérdésként
felmerülő két csavar, az elektroncsövet tartó gumibakot rögzíti. Azért van a csövet
rögzítő csavaroknak némi mozgástér hagyva az ovális lyukak által, mert a csövek
ballonja nem pontos méretű. Természetesen a cső nem Behringer gyártmány,
hanem ők (vagy a gyárban nekik) válogatták. Gondolom zajtényezőre.

Szép panel. Korrekt alkatrészkészlet. Nem tudok,
de tulajdonképpen nem is akarok belekötni.

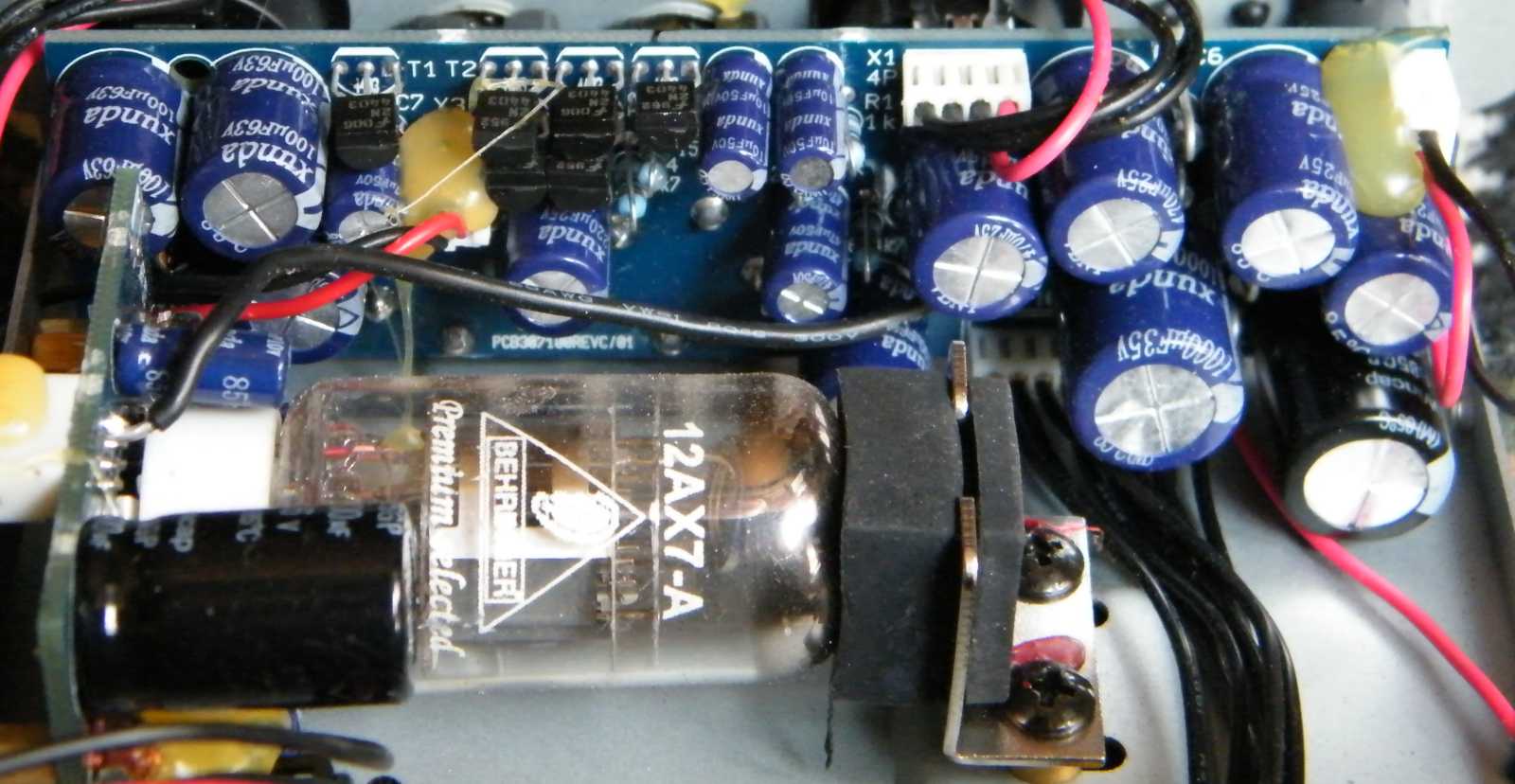

Előtérben a cső, hátterében pedig a tápegység panelja látszik.

Illetve a tápegység panelja közösködik a csatlakozókkal.

Magához az elektroncsőhöz alig néhány alkatrész tartozik, de aki még
emlékszik a csöves technikára, az tudja, hogy ennél nem is kell több.

Itt egy kicsit megakadtam, illetve elbizonytalanodtam. Nem tudok angolul, és még
az a pár szó amit nem tudok, az is bizonytalanul van meg a töppedt agyamban.
Most akkor az AC az nem a váltóáram jele? De. De ha az, akkor miért van
piros és fekete színekkel - ami a plusz és a mínusz egyetemes nemzetközi
jelölése (kivéve persze az oroszok) - elvezetve a tápfesz a csatlakozótól?

Addig-addig nézegettem a panelt, míg megtaláltam rajta a diódákat. Vagyis mehet bele
a váltóáram, illetve egyenfeszültségről nem is akart beindulni. Hogy a csőnek honnan
van anódfeszültség, s az pontosan mennyi, azt kapcsolási rajz hiányában nem tudom.
Persze megmérhetném, de nem tettem meg. Gondolom valami feszültségsokszorozó
lehet a tápegységben, hiszen a 48 voltos fantomtápot is elő kell állítani valamiből.

Tettem a panel alá egy rongyot, mielőtt még kinyírok benne valamit.
Mondjuk a LED-ek már így sem mennek, de attól még nem kéne
tönkretennem a többit. Már persze, ha amúgy működik. Amúgy
valószínűleg én járok a dobozban először, legalábbis
a csavarokon nem láttam sérüléseket.

A kivezérlésjelző áramkör bonyolultabb, mint maga az erősítő.
Én is építettem ilyet, csak abban sokkal több volt a LED.

A 4580-as IC egy kettős műveleti erősítő. Ez a példány speciel a működésmód-váltó
kapcsoló alatt volt megbújva. Hogy aztán a hangjel megy-e rajta keresztül?
Vagy csak a LED-ek felé menő jel? Esetleg a cső visszacsatoló
hálózatába pofázik bele? Azt rajz híján ki nem derítem.

A cső fűt. Ha nem tenné, akkor kereshetnék helyette egy másikat.
Ha 12AX7 talán nem is, de ECC83 talán még akad.
Ezek ketten ugyanis csereszabatosak.

Egyenfeszültségről még a power LED sem akart elindulni, ezért átálltam váltóra.
Sajnos a power LED így sem világít, mint ahogy a szintjelző egyetlen LED-je sem.
Ücsörgök a földön az asztal előtt. Unottan bambulok a nyitott dobozra, no meg
az apukám készítette pákatrafóra. Hogyan legyen tovább? Üzemeljem be?

A múltkor kiépítettem egy darab kábelt a Hi-Fi toronyban elhelyezett előerősítőmtől,
egészen az asztalomig. (ez kb. 2,5 méter légvonalban) Milyen jól jön ez ilyenkor!
Meg az is milyen jól jön, hogy mielőtt végképp szétzavarták volna a Verseny
utcai piacot, még éppen idejében vásároltam egy rakat átalakítós kábelt.

Alig látszik, hogy miket is borítottam ki a szőnyegre. Persze a témából sejthető,
hogy ezek mikrofonok. Nem baj, ha most nem látszanak, mert korábban már
bemutattam őket. De hogy amit keresek, az sosincs, az aztán felháborító!
Találhatnék egy tuchelest, egy 3,5-öst, egy 6,3-ast, meg egy kapcsolóst.
Aztán ki velük a polcra! No de minek? Mikor olyan ritkán kellenek...

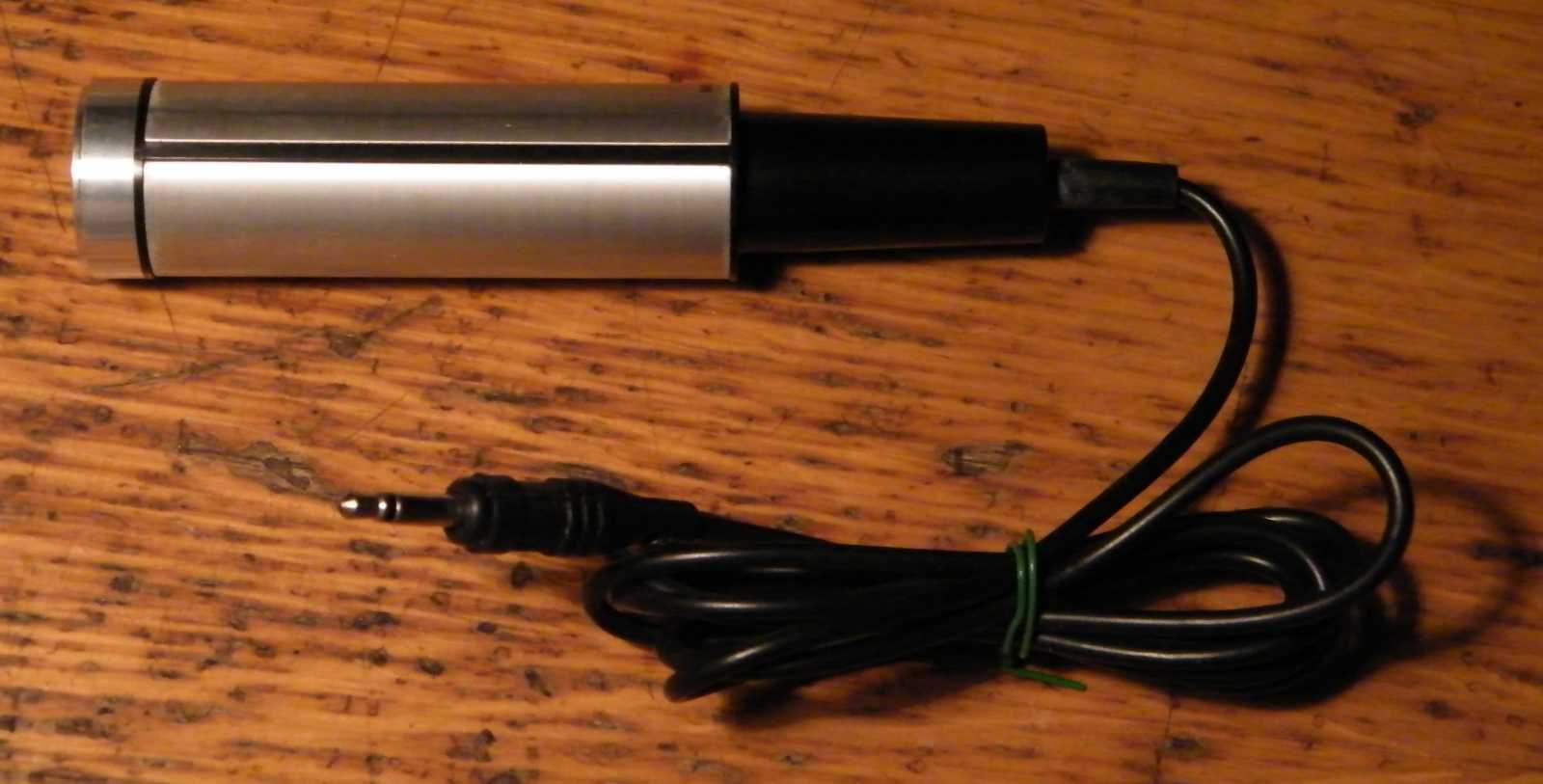

Először ezt találtam meg, de sajnos nem vált be.

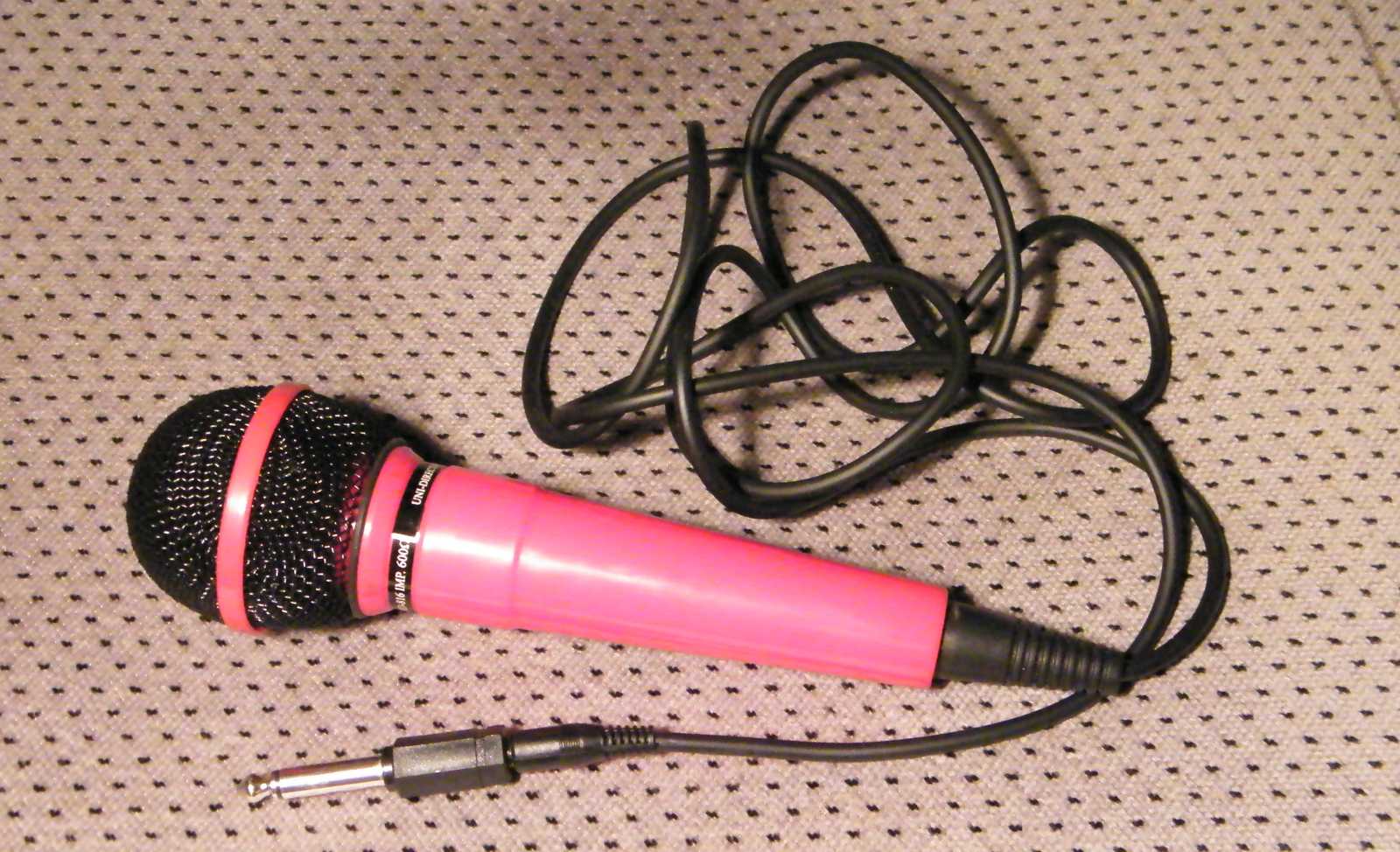

Ez már jó, de természetesen ő volt a dobozban legalul.

Tulajdonképpen felér a két műszerzsinór a pákatrafótól az asztalig, de valahogy
jólesik az asztal előtt a földön ücsörögni. Avagy annyira kikészültek a térdeim,
hogy már alig tudok felállni ha leguggoltam. Beüzemeltem a gombokkal
a PC-t, s készítettem egy csodálatos (khm...) próbafelvételt.

Mivel anyám épp a konyhában főz, ezért a közkívánatra (vagy közutálatra) való
tekintettel (vagy tekintet nélkül) én danolok kicsit. Engem az összes gombok
közül leginkább a "preamp mode" kapcsoló hatása érdekelt. Gondoltam
hátha hallok valami érdekeset. Ezzel a bot fülemmel? Esélytelen...

Mit csinálsz Géza? Mikrofonerősítőt próbálok. És akkor mi ez a rumli a szobában?
Hagyjál már! Ha igazán nagy rumlit akarsz látni, akkor nézz be az ágy mögé
(úgy se tudsz), ugyanis ott vannak kiterítve az összes mikrofonjaim.
Az előerősítőt még vagy egy évig pihentettem a polcon. Azért
tettem így, mert azt gondoltam magamról, hogy biztosan rám
fog jönni a kényszer, miszerint márpedig nekem mégiscsak
meg kell javítanom azt a beteg kivezérlésjelzőt. Hát nem!
