Hangszínszabályzó
(színes gombos doboz)

Van az úgy, hogy valami egyszerű szétszedésre vágyok. Nem lehet mindig magnót
vagy rádiót boncolni, amiről képtelen vagyok rövid cikket írni. Pláne nem lesz
rövid a cikk, ha nekiállok megjavítani amit szétszedtem. Először egy óriási
kartondobozt rángattam elő, amire "kisrádiók" volt írva. Találtam benne
kismillió csodát, amivel napokig jól el tudnék lenni. De most nem erre
vágyom! Álldogáltam a pincében ezen polc előtt, és azon töprengtem,
hogy a jobb sarokban alig látható képet ki kéne szögezni végre a falra.
Körbenéztem a pincében. Van szög, és még kalapács is akad! Ami nincs,
az a szabad falfelület. Valószínűleg ez lehet az oka, hogy eddig még sehová
sem szereltem fel az edénycsepegtetőből álmodott csavarhúzótartót. Ugorjunk!

Ezt a dobozt azért vettem meg a piacon, mert egyrészt olcsó volt (száz, esetleg
kétszáz forint), másrészt pedig tetszik nekem ez a fajta doboz. A piacon nem
nyitottam ki, de egy egyszerű körbenézéssel is 90% feletti biztonsággal
megállapítható volt róla, hogy ez egy hangszínszabályzó.
Balra a power kapcsoló, jobbra a bemenet.

Középen pedig ez a három gomb. Már eleve ezek megérték azt a százast!

Balra a kimenet, jobbra pedig a tápegység csatlakozó aljzata látható.

Nem tudom eldönteni, hogy ügyes amatőr munka, vagy valami kisszériás kisipari.

Meglepő, hogy valaki épp a power LED-et csenje ki a dobozból.
Legalábbis annak fényében az, hogy a minap bemutatott
számláló jelfogó vizsgálóból az egész panel hiányzott.

Bár éreztem rá némi kényszert, hogy pótoljam a lyukból hiányzó LED-et, de
ezt az érzést - egy egészen kicsivel később - sikerült magamban legyűrnöm.

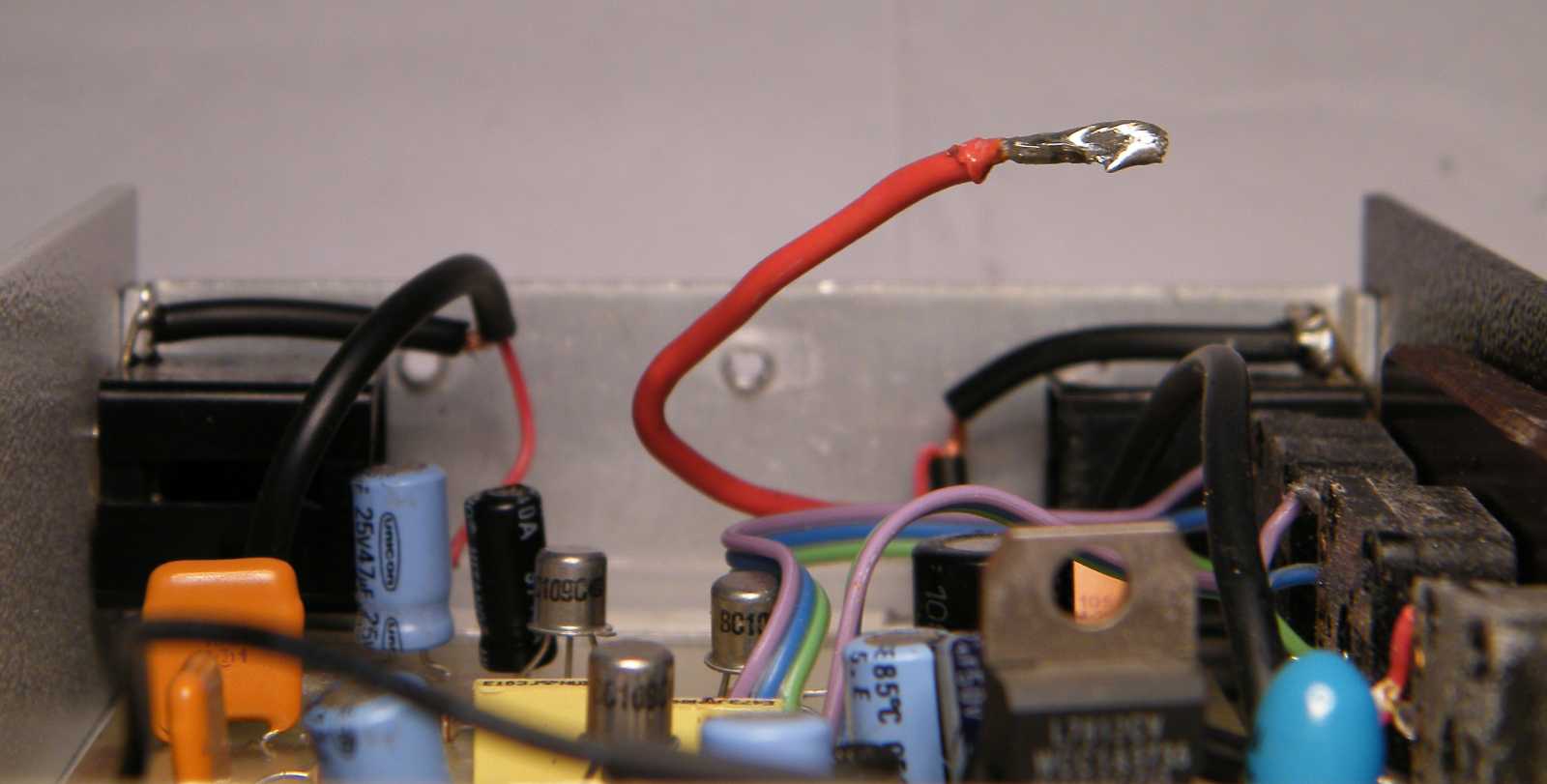

Az a nagy piros drót is, hogy lóg ott a levegőben...
Amúgy én is. Már úgy értem, hogy simán ellógtam
a dobozka működés közbeni bemutatását. Persze
mindenki látott, illetve gondolom már próbált
is gombokat tekergetni hangszínszabályzón,
úgyhogy nem mutattam volna vele újat.

Mint az a 7812-es stabkockából kiderül, ez az elektronika 12 voltról üzemel.

Alacsony zajú BC109C tranzisztorok vannak benne.

Nézegettem egy darabig. Mert ugye mi a csudának van benne az a bakelit lap?
Szerintem ez csak egy hármas távtartó, a potméterek és az előlap közé.

Mivel a panel a doboz aljához lett hozzácsavarozva, így csak eddig jön szét.
Amúgy egyre inkább hajlok rá, hogy ez egy amatőr darab, merthogy nem
látni rajta semmiféle feliratot. Ha gyári lenne, akkor legalább a cég
neve vagy logója rajta lenne. Ha jól működik a valami,
akkor egy ráírt név a legjobb reklám!

Elgondolkodtam rajta, hogy merre tovább. Nem nyerek vele semmit ha szétszedem.
Viszont így egyben, hirtelen nem találok neki feladatot. Ez persze később
még megváltozhat, ezért ez a doboz most megússza a szétbontást.

Nem rajzolom vissza a kapcsolási rajzát, mert nem volna semmi értelme.
Mondjuk ez engem nem szokott visszatartani, de ezt most hagyjuk.
Innen fentről nézve is lerí róla a kapcsolási rajz. A hagyományos
lepke karakterisztikájú hangszínszabályzó fokozat előtt és után
is két-két tranzisztor található. A bemenete nagy erősítésű, vagyis
mikrofonhoz vagy épp gitárhoz készült. A hangerőszabályzó potméter
közvetlenül a bemenetre lett bekötve, így elkerülhető a túlvezérlés.
A kimenete kisimpedanciás, emitterkövetős, ami hosszú
kábelt, vagy akár egy fülest is meg tud hajtani.
