Monitor célú erősítő építése
(második fejezet, melyben számolgatok egy kicsit)

|     Mivel abban már sikerült magammal
megállapodnom, hogy az erősítő kimenő teljesítménye 1 W lesz (majd próbálom a
számokat nem folyton betűvel írni), így első lépésként ezt a témát járom körül. |

|     Na most a másodikként felmerülő
kérdés az, hogy mekkora legyen a végfok feszültségerősítése. A végfokot megelőző
összes ki és bekapcsolható szűrő és egyéb áramkörök ki és bemeneti feszültségeit
értelemszerűen vonalszintűnek feltételezve, legyen a végfok érzékenysége is vonalszintű. |

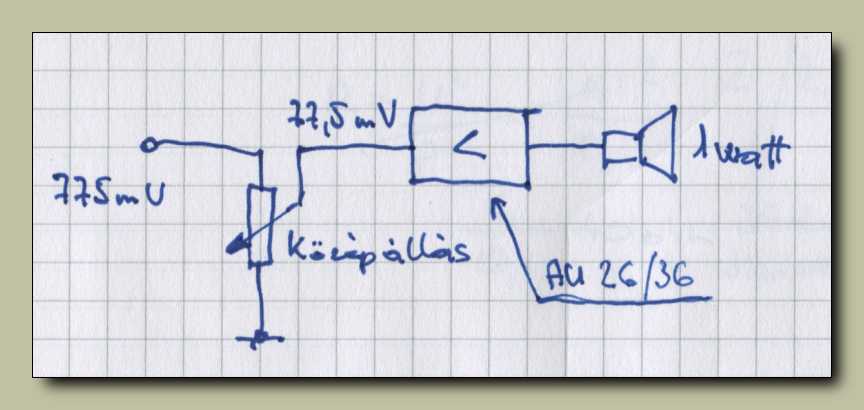

|     Az erősítési tartalék szintjének
meghatározása első ránézésre egy kifejezetten lehetetlen feladatnak tűnik. Mivel
nemhogy elektronikai, de egyenesen semmiféle mérnök sem vagyok, így a gyakorlati
oldala felől vagyok kénytelen megközelíteni a problémát. |

| Amennyiben a feladatra kiválasztott integrált áramkörnek ez valamiért mégsem jönne össze, akkor egy mindössze egyetlen tranzisztort tartalmazó erősítővel egészen biztosan produkálható a hiányzó néhányszoros erősítés. |

|     Mivel az erősítő és a hangszóró közé
korábban már betervezésre került egy a kimeneti teljesítményt korlátozó áramkör,
itt újra némi számolás kell következzen. |

|     Az eddig felvázoltakat összefűzve,
a képen látható áramkör adódott eredményül. Ez így ahogy van, már magában is
használható, bár a korábban említett kismillió funkció zöme még hiányzik belőle. Ami nagyon, az a bemeneti pont és a hangerőt szabályozó potméter közé
illesztendő, jelen pillanatban még ki tudja hányszoros, avagy szabályozható
erősítésű erősítő. Mivel ez az áramkör jelen pillanatban még nincs kidolgozva,
így a hiányát fogtam, és egyszerűen csak átlépem. |

|     A fentebb vázolt kritériumoknak
tökéletesen megfelel ez a korábban már megépített, pláne jól bevált, a
hangfrekvenciás feszültségmérőm bemenetén alkalmazott áramkör. Ennek
tápfeszültség igénye 10 V, vagyis tökéletesen illeszkedik az elképzelt
rendszerbe. |

|     Az előbb látott erősítő biztonsággal
1 V körüli jeleket képes fogadni. Az ezen az ábrán felvázolt 20, illetve 40
dB-es osztóval már képes lesz a 10, illetve 100 V-os jelek megemésztésére
is. |
|     Na most ami eddig biztosan tudható,
mint szükséges előlapi kezelőszerv, az szépen sorjában haladva: |
|     Ezen írás
teljes összeszedetlenségének egyértelműen az volt az oka, hogy apró darabonként
készült. Mikor épp csak kimentem ebédelni, vagy lementem a pincébe fát
vágni, esetleg kiszaladtam a boltba kenyérért, az még csak hagyján, de mikor
napok teltek el egyes szövegrészek megírása között, nos azt azért már sokkal
kényelmetlenebb volt ki, illetve összeigazítani. Ráadásul ez a fejezet is úgy készült, mint ahogy az előző
is. Vagyis
mivel hosszú napokon át csak írni volt kedvem, ezért csak írtam, csak írtam,
miközben a képek és az ábrák még nem voltak sehol. |
| A következő kirohanásomat azon tény hatására követtem el (megjegyzem ismételten nagyon cifrán és fennhangon), hogy minden utóbbi időben elkövetett igyekezetem ellenére, épp csak sikerült találnom egy a célra alkalmas dobozt. |
|     Ez mondjuk egy fiók,
ami persze
lényegtelen. Illetve annyiból azért számít, hogy imígyen eltéve nem porosodnak
az összevadászott alkatrészek. Ezzel természetesen nem szabad visszaélnem. Már
úgy értem, hogy nem hagyhatom abba a munkát. |
|     Végül feltettem az i-re a pontot,
mégpedig úgy, hogy nevet adtam a projectnek, akarom mondani a hozzá szükséges
alkatrészek tárolására szolgáló fióknak. Az persze lehet, hogy ez másnak egy
teljesen lényegtelen momentum, nekem azonban igenis sokat számított! |
