Áthallási csillapítás mérő
(nem is ezt kerestem)

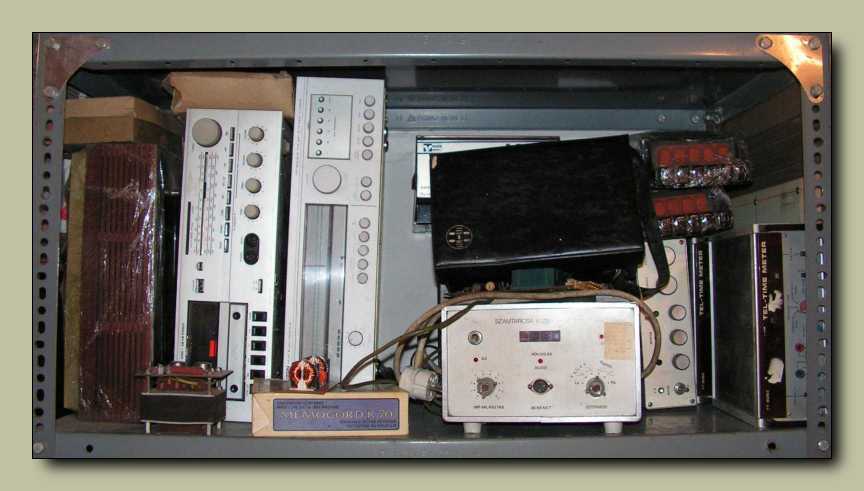

Na most az nem csalás, hogy a polcról is veszek le dolgokat szétszedni, mert ezek is
éppen ebből a nemes célból lettek idekészítve. A Tesla B444, a Hi-Fi kompakt,
a Videoton tuner, no meg az eléjük helyezett csengető tápegység már olyan
régóta laknak itt, hogy azok mondhatni nem igazán sürgősek, azonban a többi
apróságot, úgymint a számtárcsa vizsgálót, a jelfogó meghúzási időmérőt, az amatőr
készítésű fényorgonát, a hiányos akkutöltőt, illetve a két BRG MK-27-est azonban
már nagyon itt volna az ideje elbontanom. Vagy ha elbontani azt
azért nem is, de akkor legalább bemutatni.





Mivel a műszer tokja elindult a penészedés útján, azonnali fürdetésben részesült.





A fekete keresztek az adott hónapra magamnak beígért, és persze már el is készült
szétszedéseket, míg a piros karikák a megtekintett filmeket jelölik. Az igaz, hogy
ugyan lemaradásban nem vagyok, de még az első harmadot sem teljesítettem.
Márpedig ennek ebben a hónapban meg kell lennie! Olyan nincs, hogy már
lépni sem lehet a pincében! Illetve jelenleg sajnos éppen, hogy ez van.





Ezt a műszert még akkor találtam, megjegyzem egy analóg hőmérővel együtt,
mikor egy ehhez hasonló méretű szigetelési ellenállásmérőt kerestem.
Bevallom őszintén, hogy addig nem is tudtam a létezéséről.

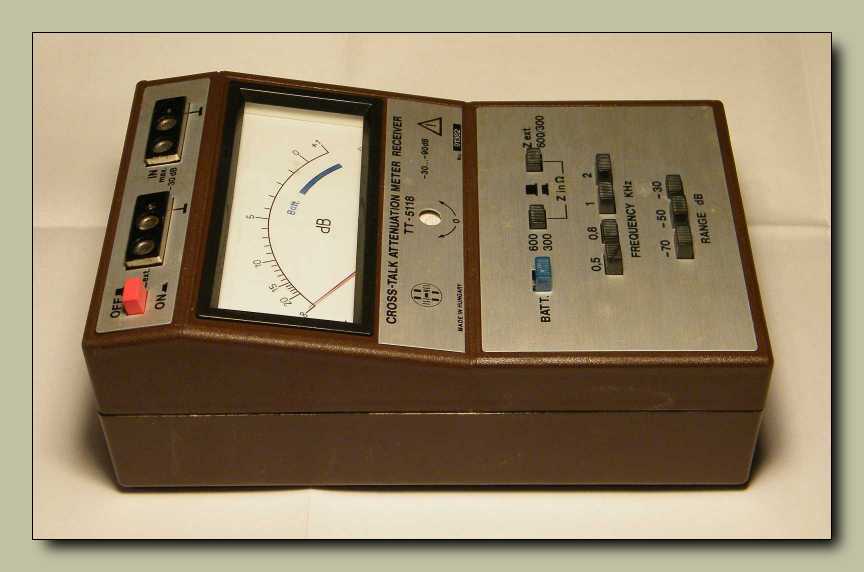

Bekapcsoló gomb, külső lezárás, majd a bemenet.





A műszer skálája decibelben van kalibrálva.





Ez a felirat szerintem az áthallási csillapítás mérőt takarja. Mivel a név vége
"receiver", vagyis vevő, így elképzelhető, hogy tartozott hozzá egy adó is,
csak azt nem kaptam meg, vagy nem volt ott a raktári selejtes kosárban.
A TT-5118-ra rákeresve, semmi releváns találatot sem adott a google.
Na talán majd most! Illetve ezen cikk megjelenése után adni fog.





A gombok funkciója szépen sorjában:

- elemállapotot mér
- 300 vagy 600 ohmos belső lezárás
- külső lezárás
- adott frekvencián történő mérések
- mért jelszint





Mikor olyan helyen használjuk, ahol van elektromos
hálózat, olyankor külső tápegységről is járatható.





Mikor nincs a közelben elektromos hálózat, olyankor négy ceruzaelemről üzemel.





A teleptartó érintkezőinek kopásából visszakövetkeztetve, ez a műszer nem igazán
volt használatban. Időnként kaptunk ilyesmi műszereket, egyszerűen csak azért,
mert valaki úgy gondolta, hogy márpedig nekünk erre szükségünk van. Na most
ez a gyakorlatban - mármint az áthallási csillapítás mérése - úgy nézett ki, hogy a
szerelő ráhallgatott a vonalra, vagy akár az üres érpárra a tárcsás kézibeszélőjével,
és mindenféle méregdrága műszer nélkül is meg tudta mondani, hogy az adott
vonal (gyakorlatilag természetesen a telefonközponttól odáig tartó érpár)
áthallásos-e. Ez persze nem egy egzakt mérés, ellenben a gyakorlatban
tökéletesen bevált. Műszerre csak makacs esetekben volt szükség. Például
panaszkodott az ügyfél, hogy áthallásos a vonala. A kábelszerelő ráakasztotta
a vevőt a vonalra, majd mérés közben "végigsétált" az adóval a szomszédos
érpárokon. Mikor kilendült a mutató, meglett a tettes, vagyis az a másik
érpár, amivel valahol összeért (akár csak egészen kicsit is,
például beázás) az éppen mért érpár.





A teleptartó nem az elemek méretének szabványkönyvből történő kilesése alapján
készült, hanem úgy, hogy valaki lemérte egy ceruzaelem átmérőjét. Szerintem
így történhetett meg az az eset, hogy az amúgy a fényképezőgéphez használt
akkumulátoraim egyszerűen nem fértek bele a teleptartóba. Sajnos az elemek
számára is van olyan kicsi a hely, hogy az egyiket már be sem lehet nyomni
a teljesen, ezért nem mertem kísérletezni az amúgy teljesen ép
állapotú teleptartó fedél helyretolásával.

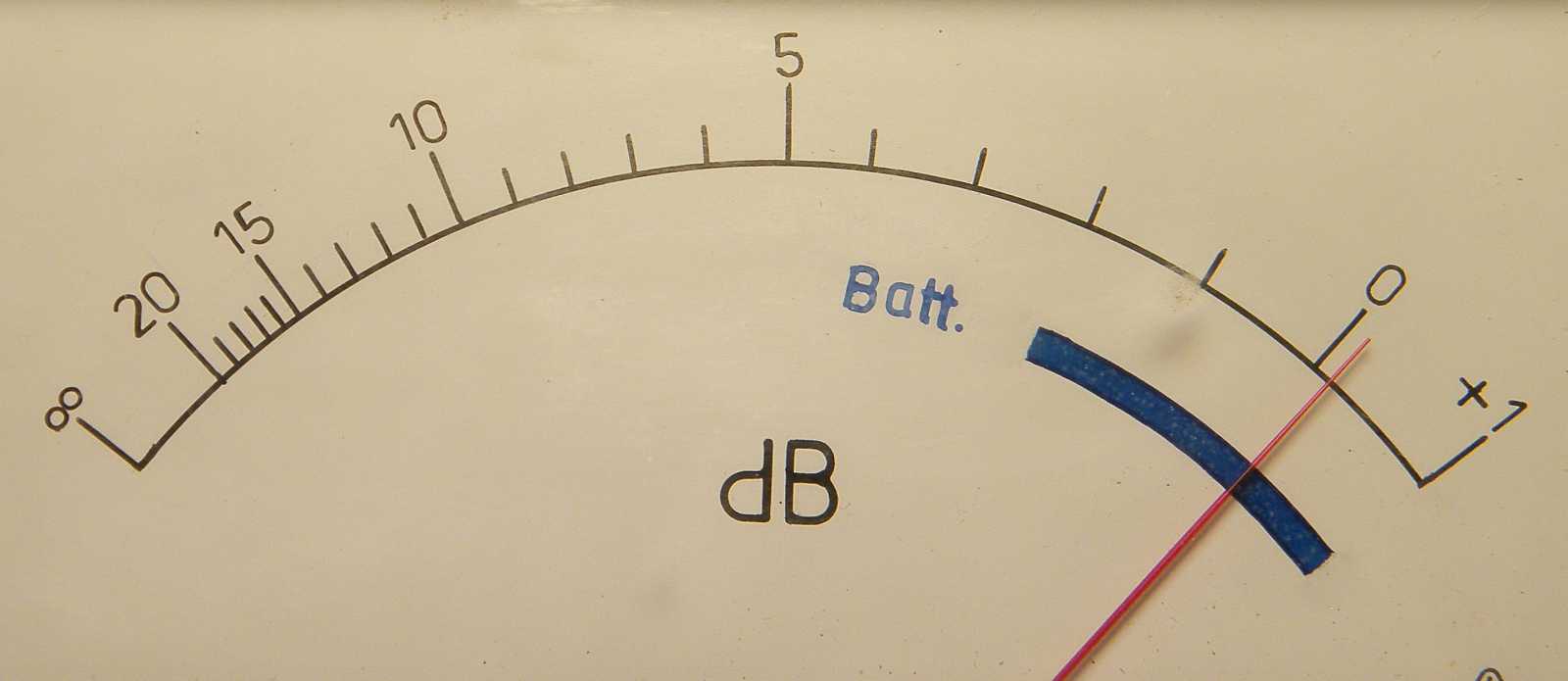

A műszer szerint rendben vannak az elemeim.
Ha ő mondja...





Ez a műszer olyan régi, hogy ezen még postai leltárcímke van.

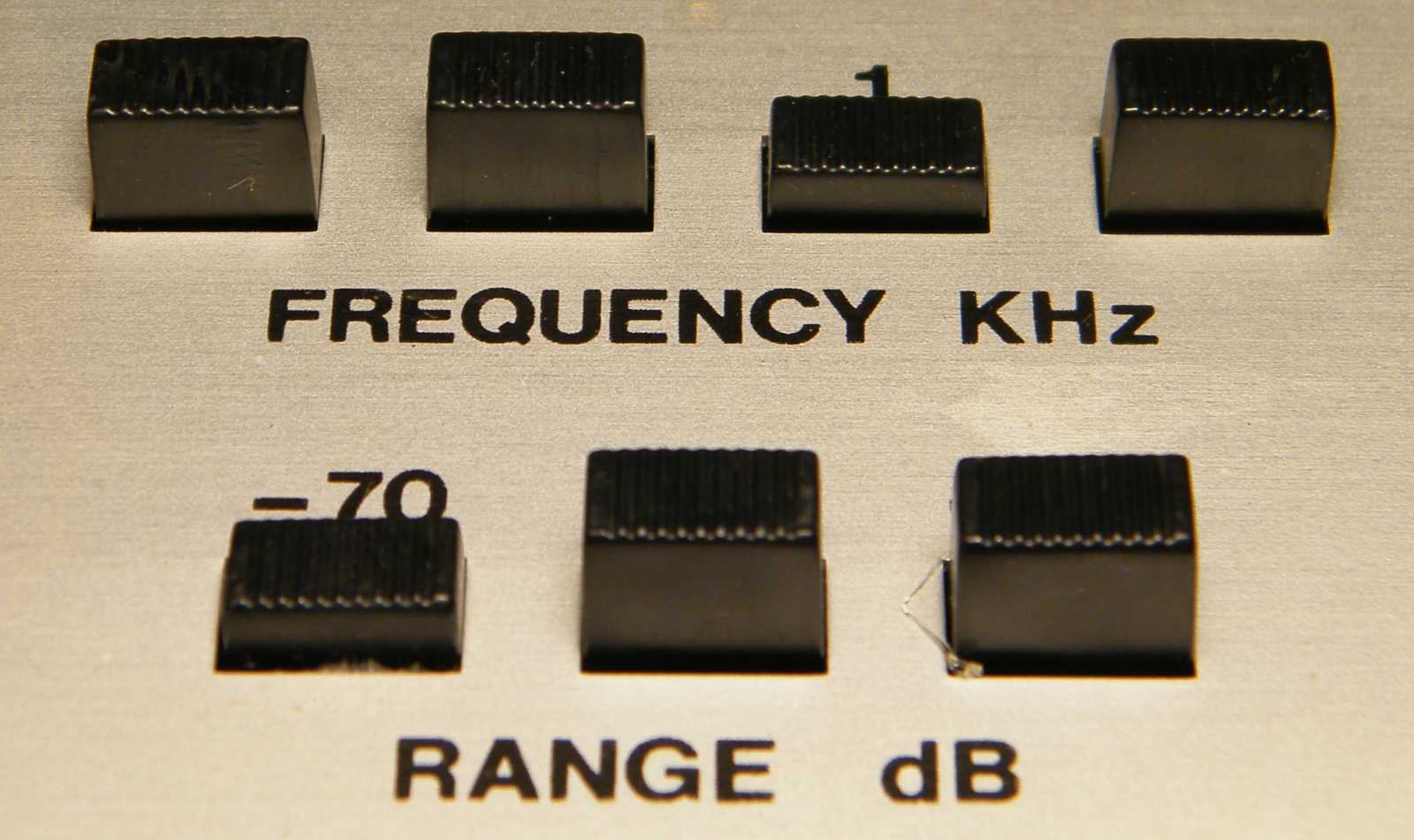

Kiválasztottam mérésre az 1 kHz -70dB állást.

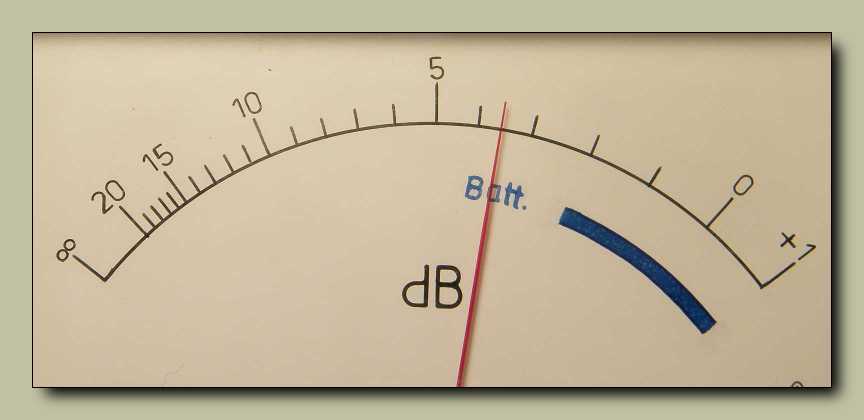

Majd a jelgenerátoromon a frekvenciát szabályzó gombot
tekergetve, maximumra állítottam a műszer mutatóját.





Ez kérem olyan pontos, hogy emelem kalapom a műszer szűrője előtt!





Valamint meglehetősen érzékeny is a műszer, hiszen az adó kapcsolóinak állásából
az derül ki, hogy még fél millivolt sem kellett a mutató 50 százalékos kitérítéséhez.





Gondoltam elmosogatom a tetejét, de olyan tiszta, hogy erre nem volt szükség.





A műszer házának fedelét belülről megtekintve, azon fémezés látható. Erre azért volt
szükség, mert ez egy meglehetősen érzékeny műszer. Vagyis semmiféle jelet sem
szabad összeszednie, csak amit a mérővezetékeken keresztül vezettünk bele.





Mivel a tápegység csatlakozó aljzata felé tartó vezetékek be vannak forrasztva, én
meg szokásomhoz híven lusta voltam elővenni a pákát, így majd fotózás közben
szerencsétlenkedhetek vele, hogy ne lógjon bele a képbe a doboz alsó része.





Ennek a műszernek igen komoly vasváza van. Na most lehetne mondani, hogy
ez azért már túlzás, de ahogy én a kollégáim műszerekhez való viszonyát
láttam, én még a dobozt se műanyagból, hanem inkább valamiféle
páncéllemezből készítettem volna. Például az egyik kollégám elém
tett egy kicsi kínai sárga multimétert, kérdvén tudok, illetve akarok-e
vele valamit kezdeni. Na most az apró műszernek valami különös dolog
történhetett az arcával, melynek eredményeképpen ez a része mondhatni
megsemmisült. Nyilvánvaló kérdésemre (ezzel meg mégis mi f*szom történt)
azt kaptam válaszul, hogy a régi kocsiból az újba történő átpakolás közben,
óvatlanul áttolódott rajta a céges kocsikban a laptopok és más egyéb drága
műszerek tárolására szolgáló páncélszekrény. Kicsivel később egy másik,
de ehhez kísértetiesen hasonlító esetben a "leesett" választ kaptam feleletül,
mely rövidke válasz hallatán egyből kitört belőlem a kérdés: Na jó, de honnan?
Persze nem a telefonpózna tetejéről úttestre történő zuhanás volt a gyakorlatilag
teljes fizikai megsemmisülés kiváltó oka, hanem a műszeren áthajtó teherautók.





Ezekből a műveleti erősítőkből, és persze a körülöttük terpeszkedő
pontos értékű alkatrészekből épül fel a műszer szűrőhálózata.





Isostat kapcsolókat már mutattam ennél közelebbről is.





Az apró trafó a vonalhoz történő impedancia illesztést, illetve
az egyenáramú leválasztást szolgálja. No de mi lehet
mellette abban a krómozott tetejű dobozban?





A három milliméter vastag kereszttartót, azt azért részemről már valahogy egy
kissé túlzásnak érzem, bár szó se róla, szépen megáll benne a hármas menet.





A CD4049-es CMOS IC-ben hat inverter található. Mivel ehhez a műszerhez nem
találtam rajzot, így fogalmam sincs, hogy mit keres itt. Aztán később persze
beugrott, hogy ez valószínűleg egy transzverter, hiszen a 741-es műveleti
erősítők működtetéséhez édeskevés tápfeszültségnek a kétszer 3 volt.





Na most a kép címe az, hogy: nem kell
Egyrészt nekem ez a műszer jelenleg semmire, másrészt viszont nulláról
felépítenem egy ennyire komoly dobozolást és vázat, ha esetleg
valamiféle csoda folytán műszerépítésre adnám a fejem.





Ez bármivé átalakítható, amibe kell egy műszer, néhány gombocska, csatlakozók
a külvilág felé, illetve elég hozzá energiaellátásnak a négy darab ceruzaelem.
Utóbbi a beépített transzvertert meghagyva, persze már nem is szempont.





A műszernek van saját gumilába, de ha ezt kevesellnénk...





...találunk belőle újabb négy darabot a műbőrtokon is.





Az a nagy fényes csavar rögzíti kiesés ellen a tokhoz a műszer.





   Még egy apró zsebecske is van a tetejében, gondolom a mérőkábeleknek, vagy a kezelési utasításnak. Itt aztán mindjárt el is gondolkodtam rajta, hogy ebből mégis mi lesz? Bár rengeteg ötletem volt, de most (még ha csak most...) valahogy mind annyira erőltetettnek tűnt, hogy inkább el sem mesélem őket...
