Wandel & Goltermann
(még egy műszer...)
|
|

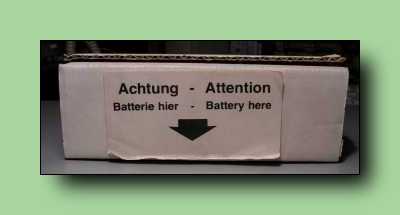

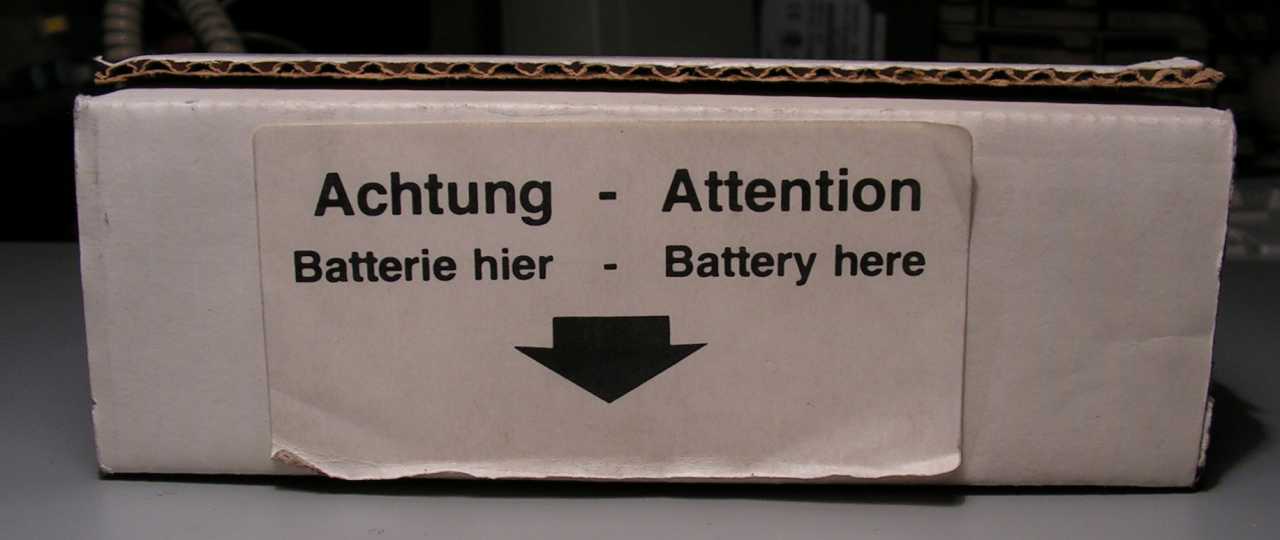

Mint az a képen látható, ez a műszer még a gyári csomagolásában van. Valamint a jobb oldali felirat szerint elemes a heréje. |

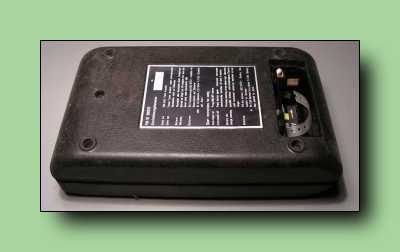

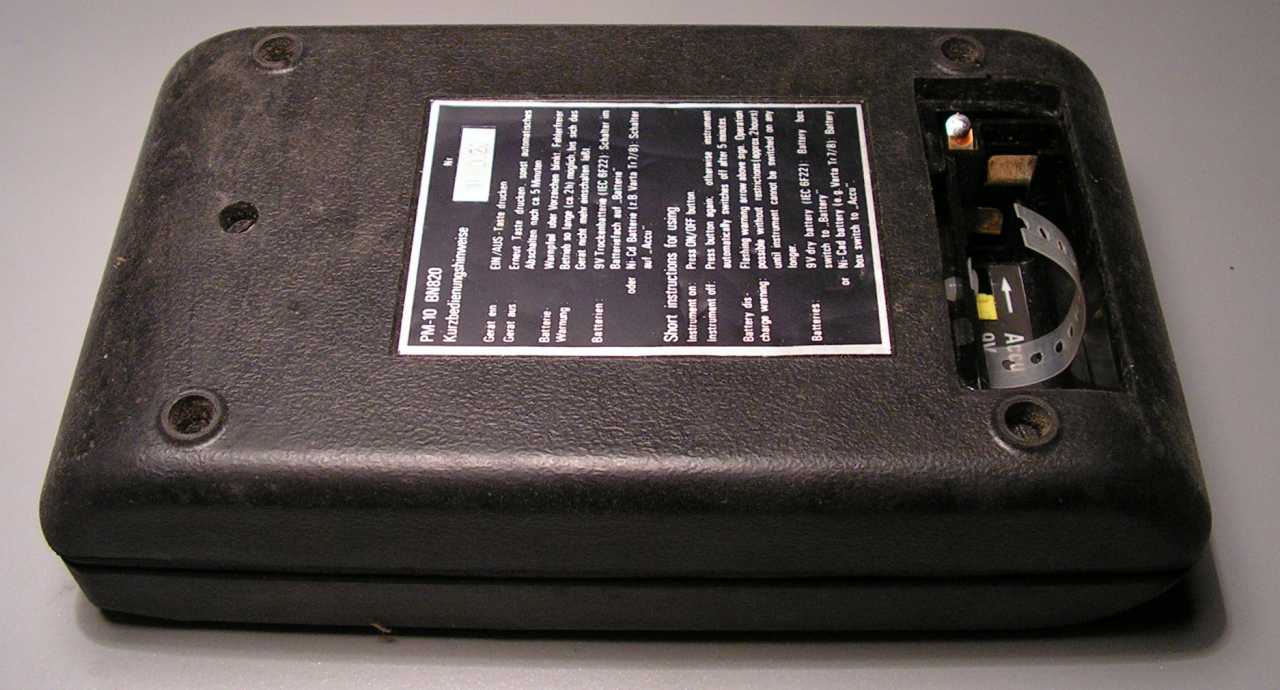

| Most azért nézed hátulról a műszert, mert a szemből készült képek sorozatban nem sikerültek. Mondhatnám, hogy majd egyszer, no de tudjuk, hogy úgysem fogok megtanulni rendesen fényképezni... |
 |
 |

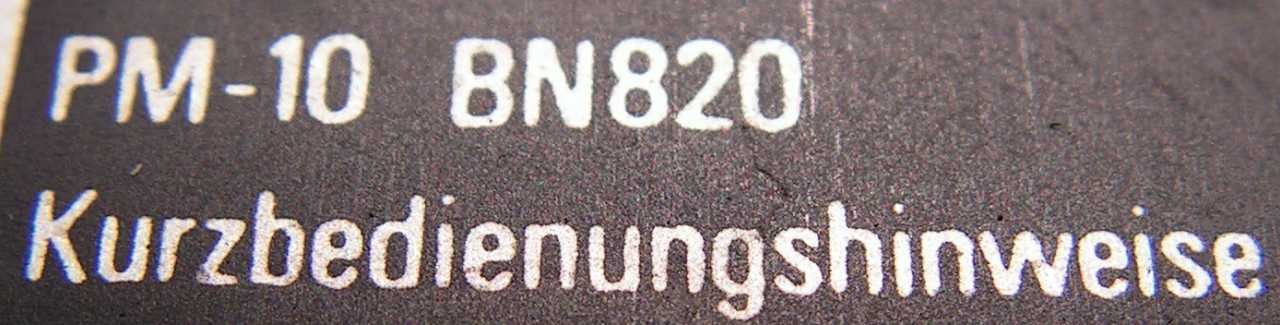

Ez még véletlenül sem a neve, hanem az a szép hosszú szó azt jelenti, hogy rövid használati útmutató. A németek valahogy szeretik az ilyen hosszú szavakat. |

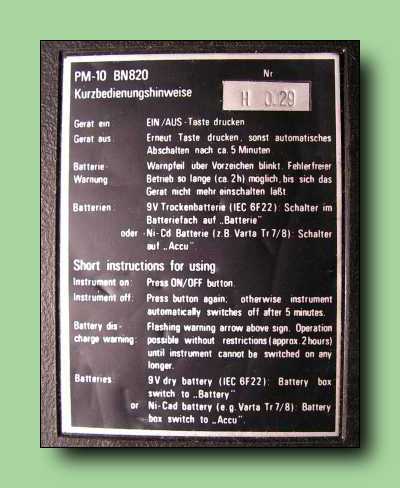

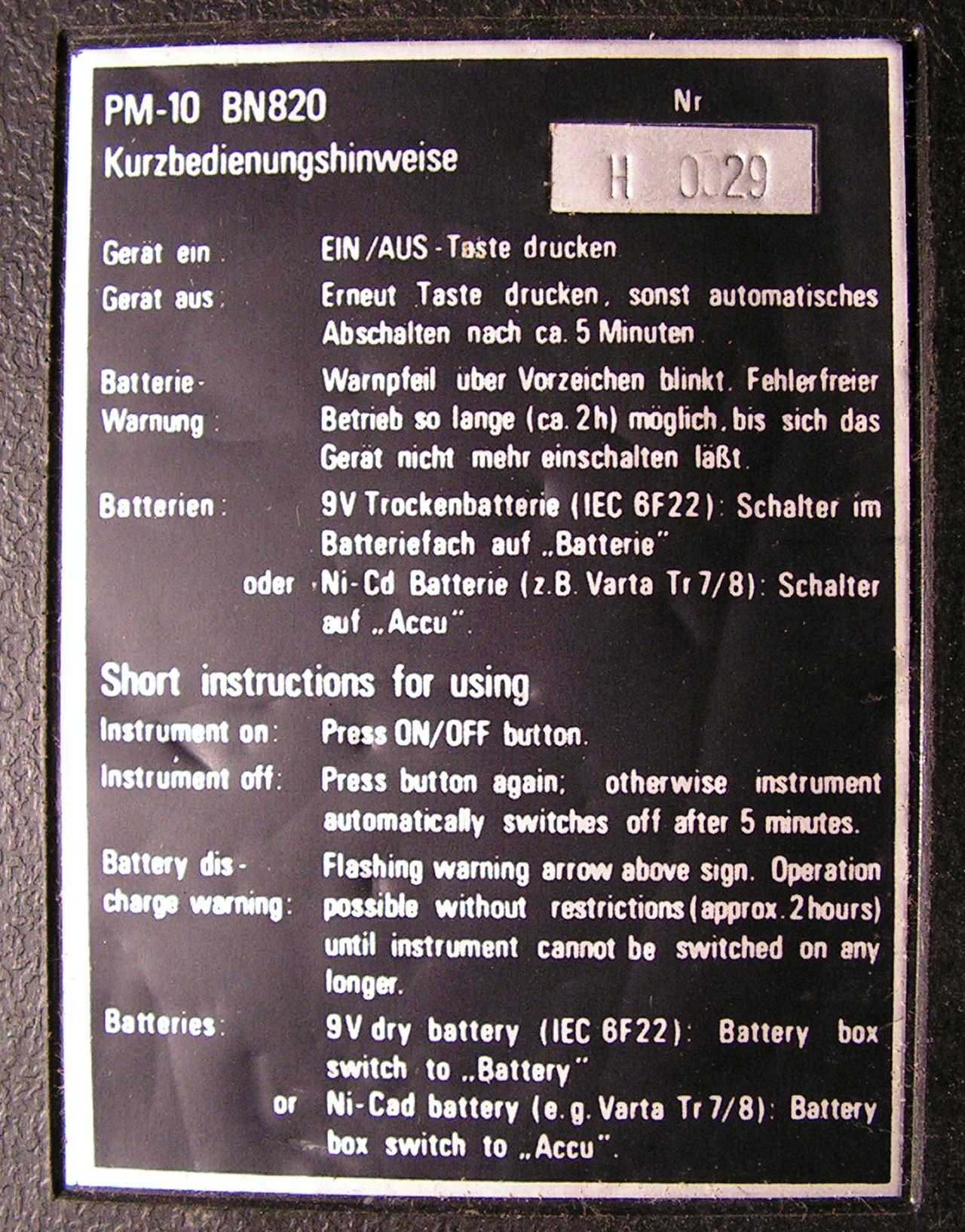

| Na ez egy valóban hatalmas matrica! Itt aztán tényleg le van írva minden. Például az, hogy be lehet kapcsolni, és még az is, hogy ha elfelejtkeznénk a dologról, akkor 5 perc múlva magától kikapcsol. Elemről közelítőleg két órát üzemképes. Tehetünk bele hagyományos 9 voltos elemet, vagy ennek megfelelő méretű 9 voltos akkumulátort is. |
 |
 |

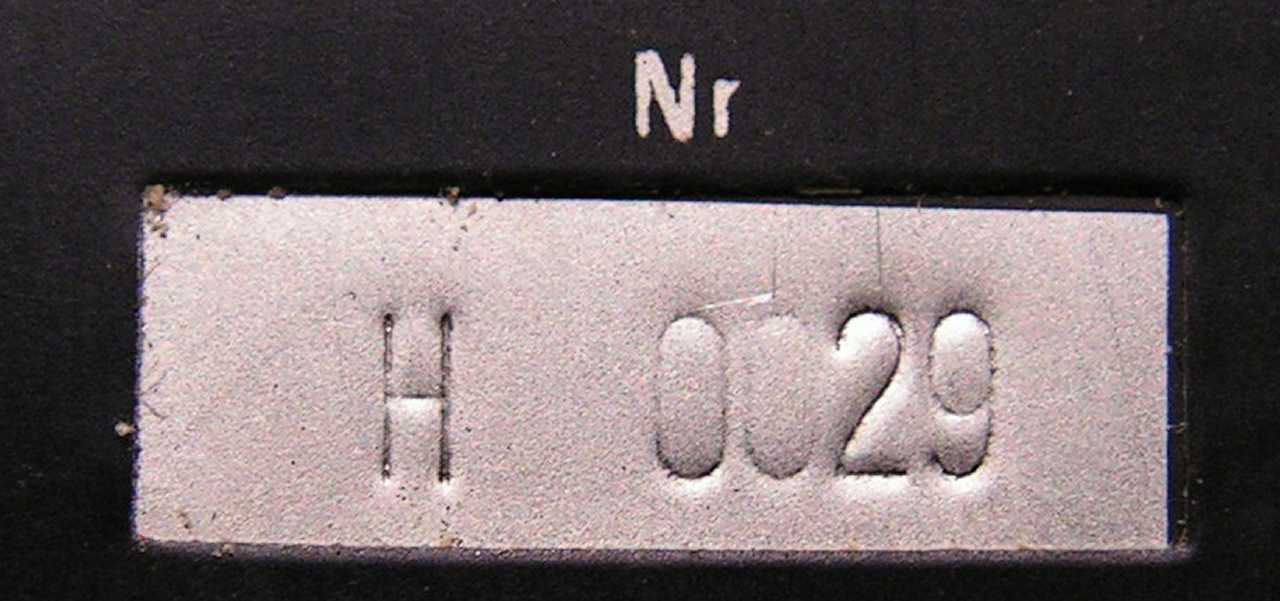

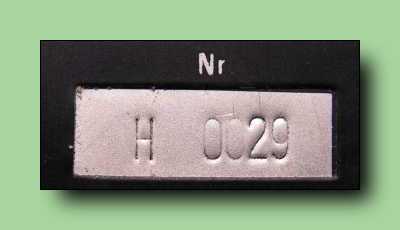

A sorozatszáma 29-es. Végre egy nem hazudós (már úgy értem, hogy túlzásba eső) felirat. |

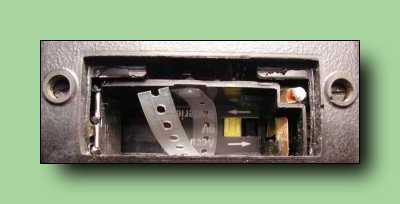

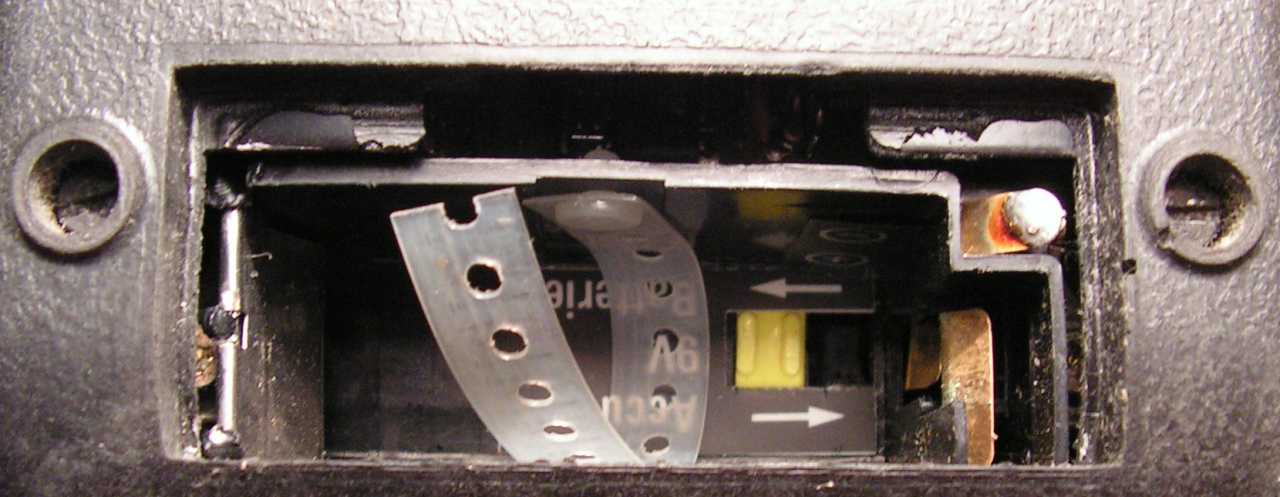

| Ide való bele az elem. (vagy az akkumulátor) Rendes dolog a gyártótól, hogy ott az a lyukacsos fehér műanyag szalag, mert azzal lehet kihúzni a teleptartóból az elemeket. A teleptartó fedele amúgy sajnos már nincs meg. |
 |
 |

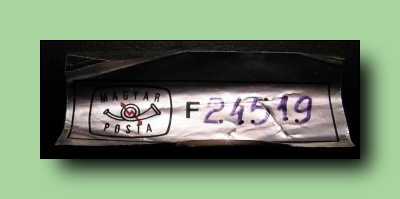

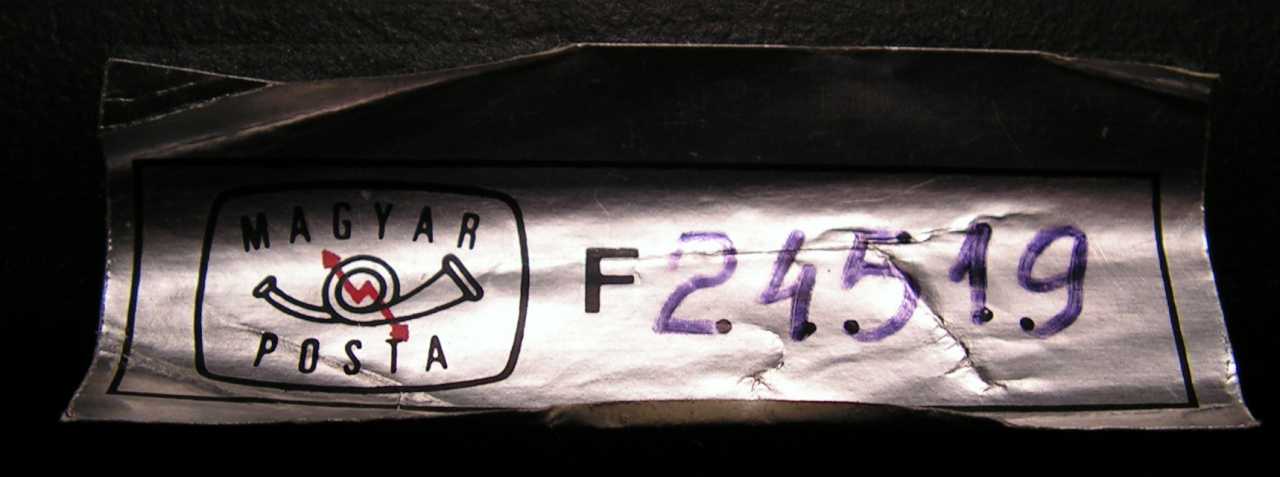

Mit ne mondjak, ez a műszer sem egy mai darab! Valamikor a 90-es évek elején a Postáról levált a távközlési üzletág, és Matáv lett belőle. Ez a műszer még a leválást megelőző korból való. |

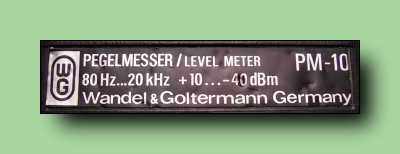

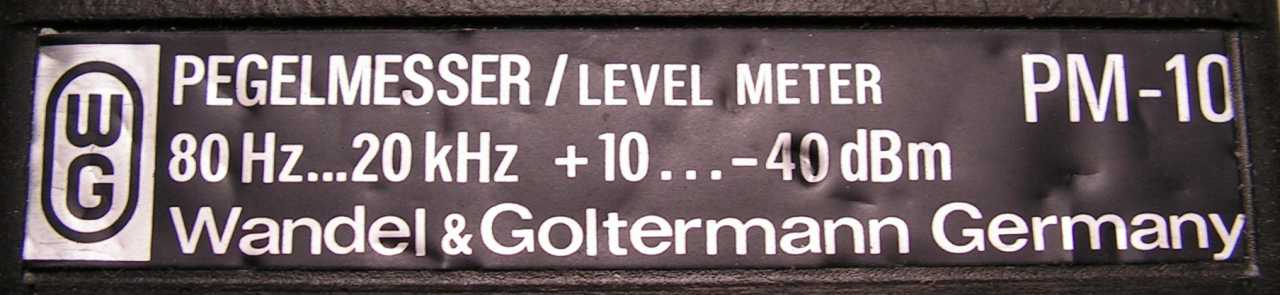

| Pegelmesser, azaz level meter, magyarul szintmérő. A 80 Hz 20 kHz tartományban +10 -40 dBm szint mérésére alkalmas. Például lehet vele zajt mérni egy telefonvonalon. Jópofák az ilyen műszerek, kb. annyira használható a megadott célra, mint a tárcsás kézibeszélőm. Mert ugye azzal ha ráhallgatok a vonalra, akkor simán megmondom róla, hogy zajos-e vagy sem. Én persze a bot fülemmel nem fogok decibelekkel dobálózni. |
 |
 |

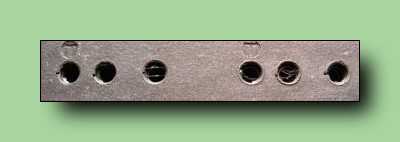

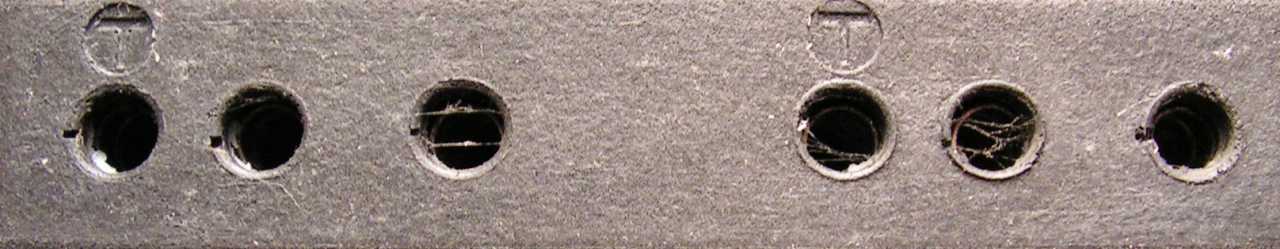

Íme a telefontechnikában szokásos csatlakozók. |

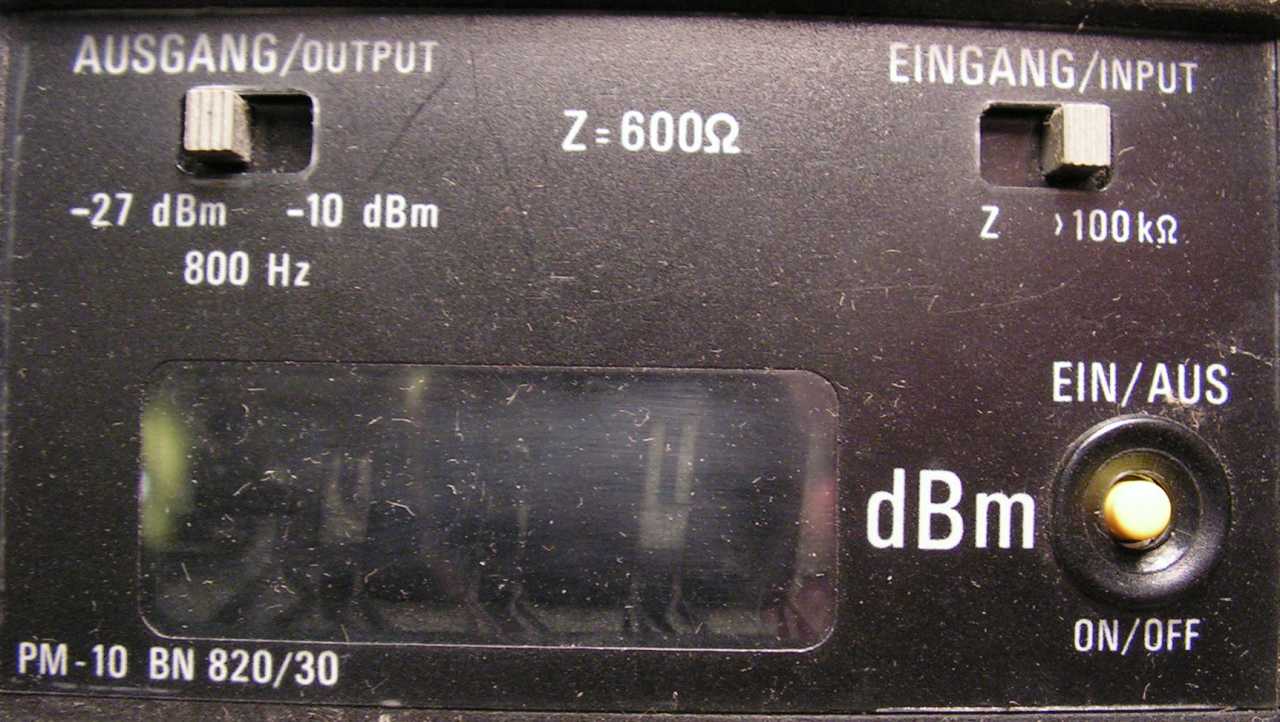

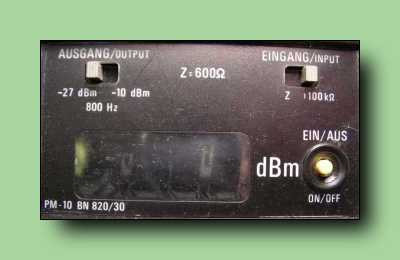

| Azért csak sikerült egy valamennyire értékelhető fotót készítenem az elejéről. A bal oldali kapcsolóval a kimeneti jel szintjét lehet állítani. Itt aztán mindjárt felmerült bennem a kérdés, miszerint vajon minek ad ki magából a doboz 800 hertzes jelet? Ez a funkció valószínűleg érpár azonosításra szolgál. A jobb oldali kapcsoló a bemenet lezárási impedanciáját állítja a telefontechnikában szokásos 600 ohmra, illetve szakadásra. Így lehet lemérni a terhelt, illetve a terheletlen állapotú vonali zajt. |
 |
 |

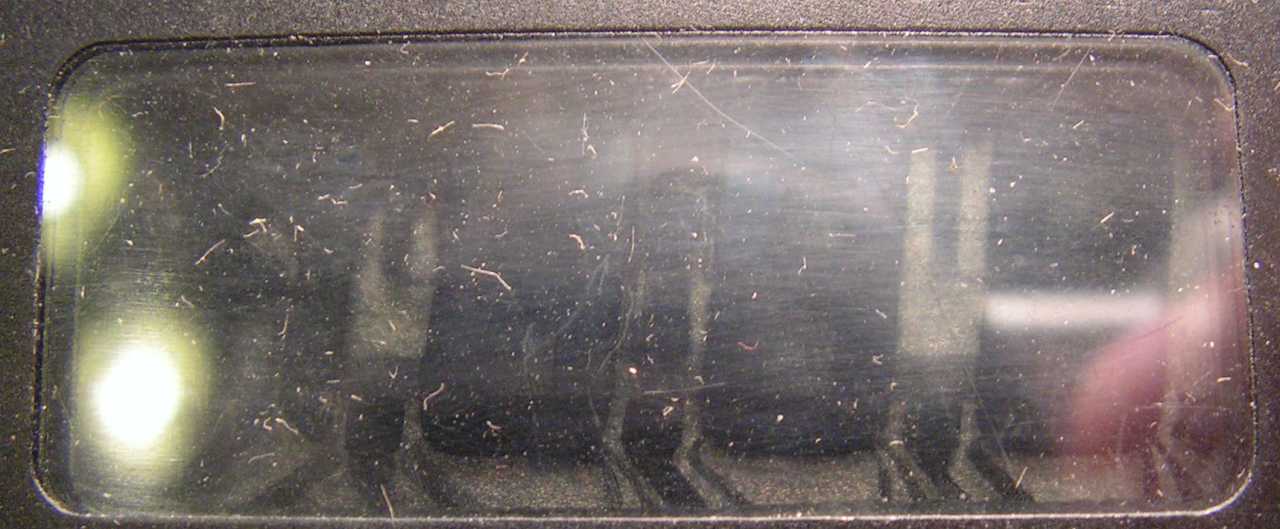

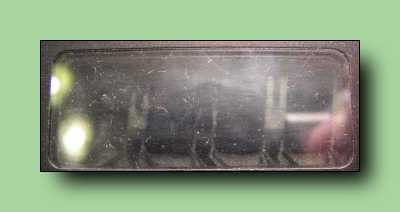

Ugye milyen okos vagyok, hogy nem felejtettem el ezeket a dolgokat? Pedig amúgy sosem tudtam, szóval most találtam ki az egészet. Életemben nem láttam működni ezt a műszert! Most meg már nem is fogom, mert tönkrement benne az LCD kijelző. Mivel idővel összefolytak a számok, így már nem látni belőlük semmit. |

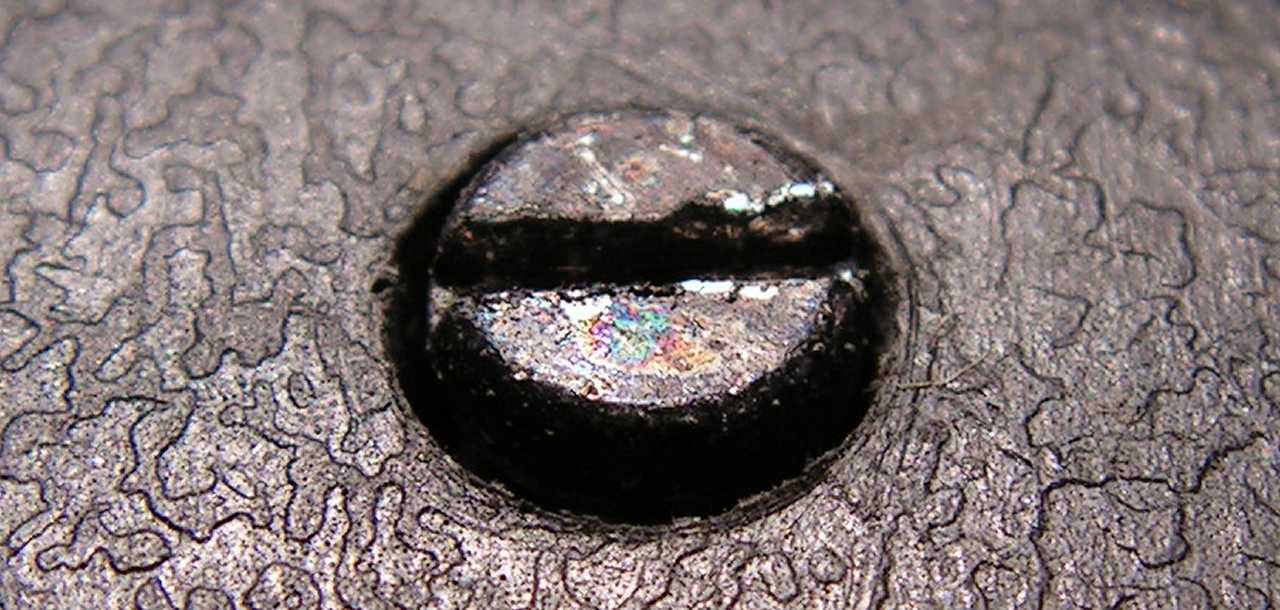

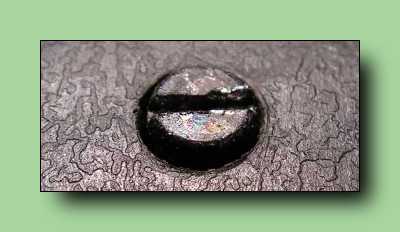

| Mondom én, hogy régi! Ezt még csak nem is kereszthornyos csavarok tartják össze. A műszer burkolata nem merev, hanem valami gumiszerű anyagból van. Jó a fogása, valamint a lábamat sem töri el, ha tegyük fel ráejtem. |
 |
 |

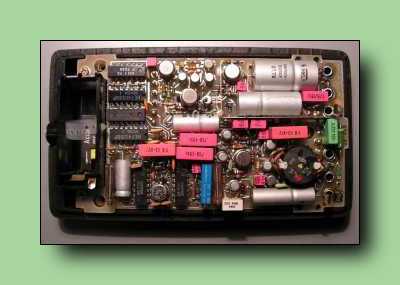

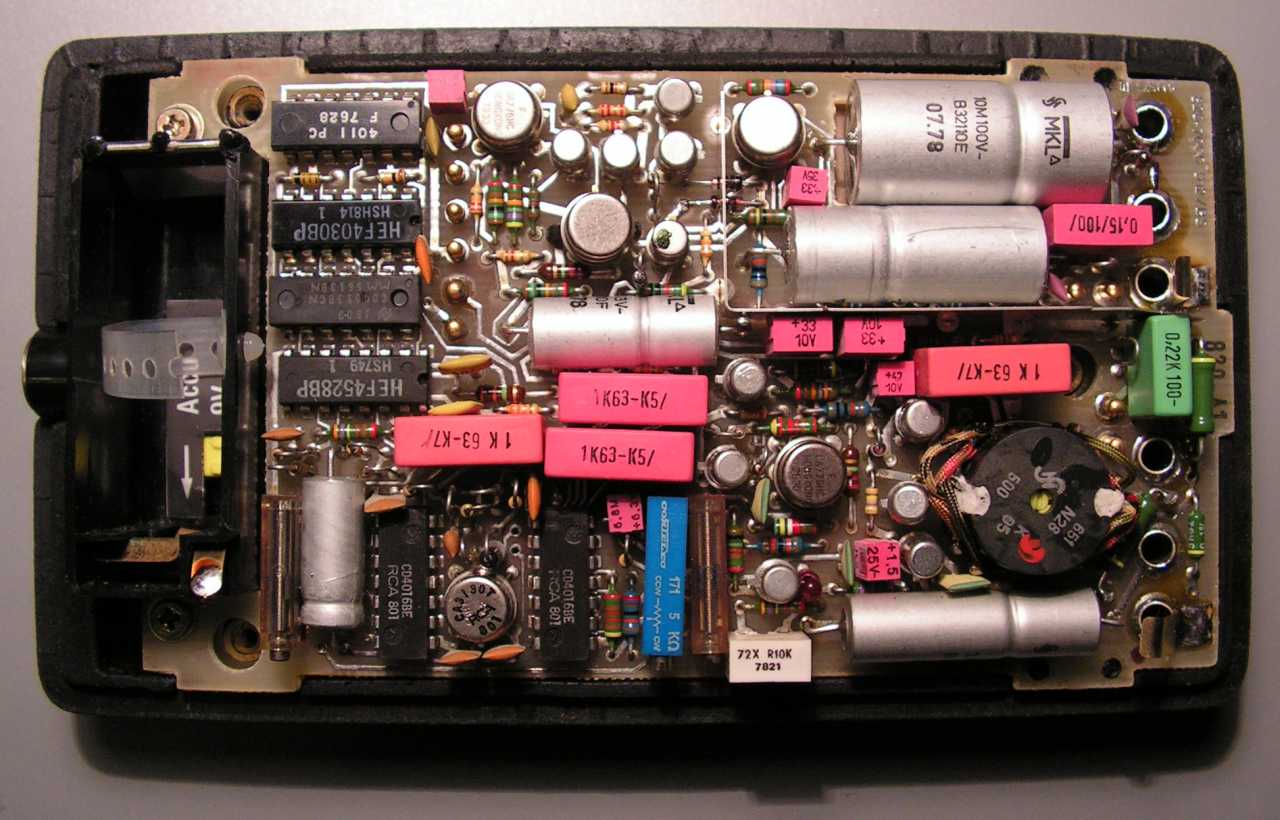

Ez egy kifejezetten szép szerelés a 80-as évekből. A szokásos unalmas zöldszínű nyomtatott áramköri lap helyett ebben sárga van, ezért most a háttér színét állítottam borzasztó zöldre. |

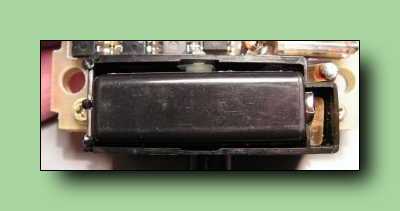

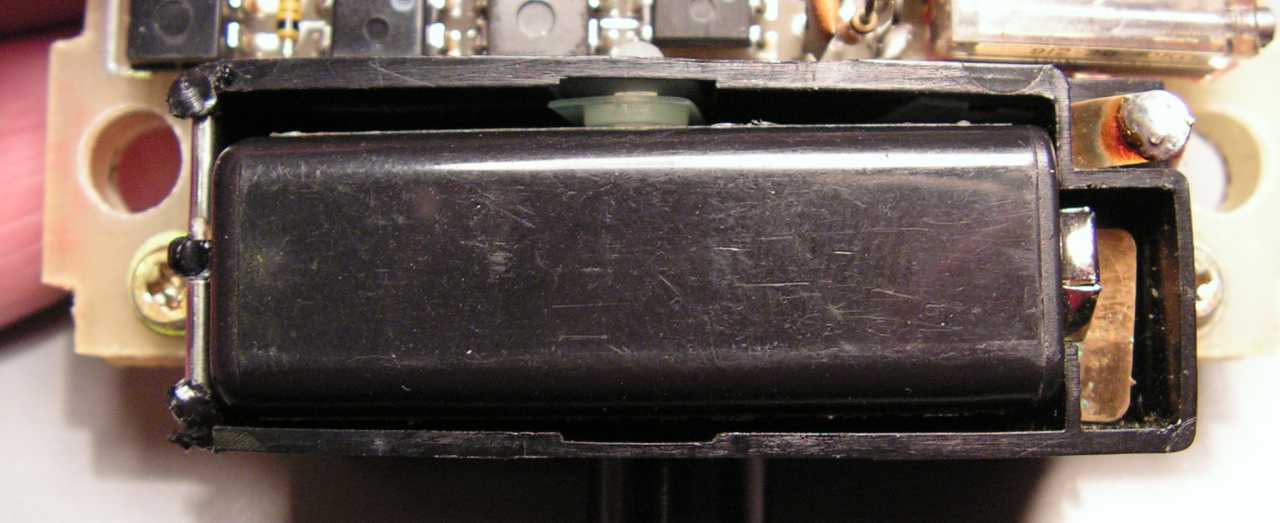

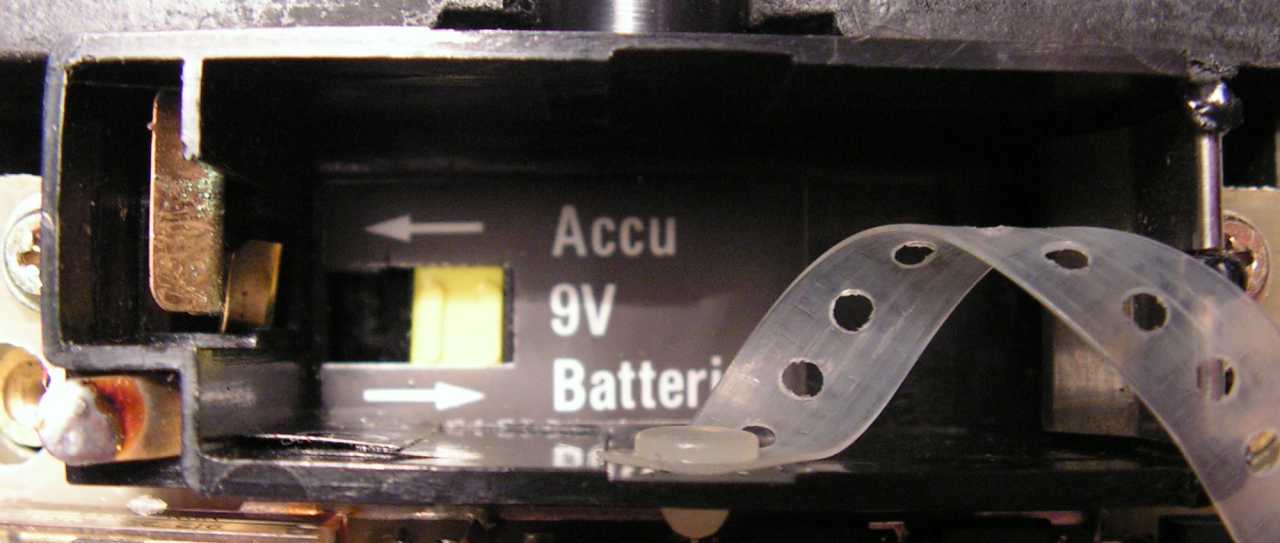

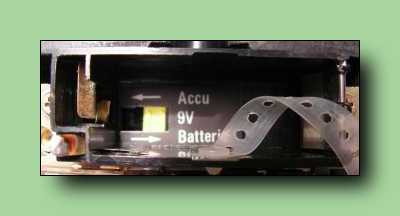

| Ide való a műszerbe az elem, illetve ha van olyanunk, akkor az akku. Na most arra, hogy a kétféle energiaforrás között miért kell átkapcsolni, arra nem jöttem rá. |
 |
 |

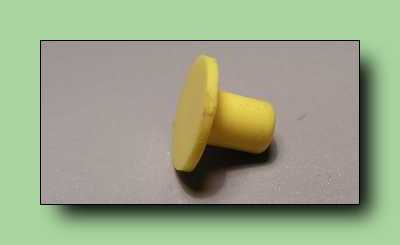

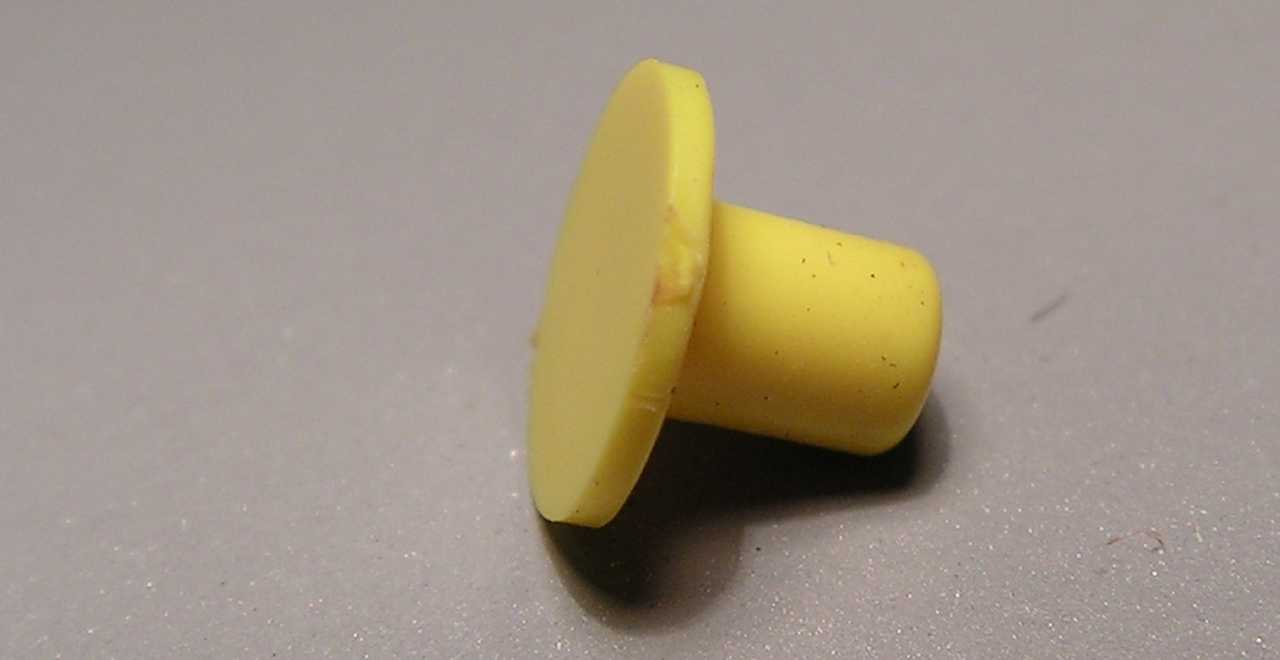

Ez a kis sárga a bekapcsoló gomb. Kiesett a helyéről mikor szétnyitottam a dobozt. Nézegettem egy darabig, hogy mégis minek a része lehet, mire végül nagy nehezen rájöttem. |

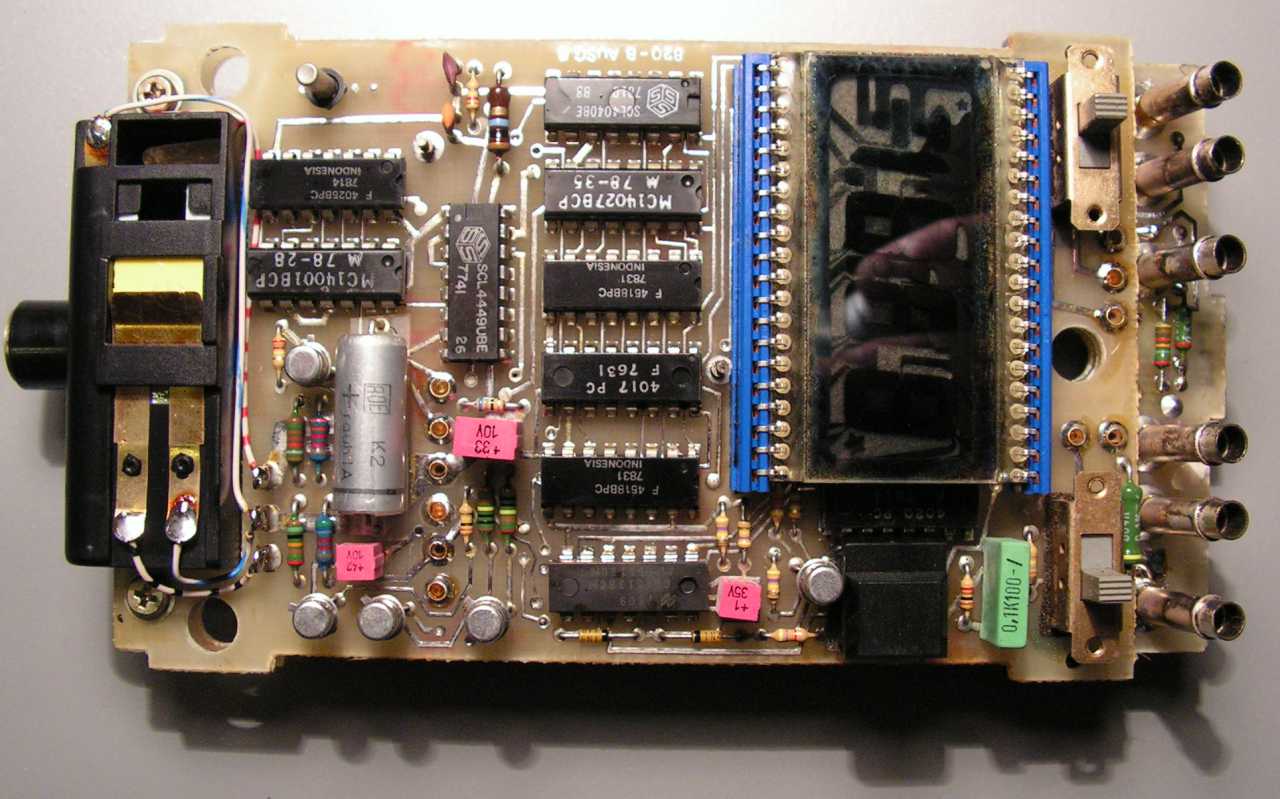

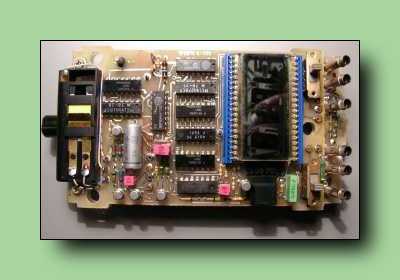

| Íme a panel kijelzős oldala. Van rajta egy rakás IC a 40-es sorozatból. Ezek kis fogyasztású un. CMOS áramkörök. Aztán van még a panelen elszórva néhány tranzisztor és egyéb alkatrész. Azt hiszem kezdek unalmas lenni, de egy kis izgalom kedvéért azért még nem gyújtom fel a panelt. |
 |
 |

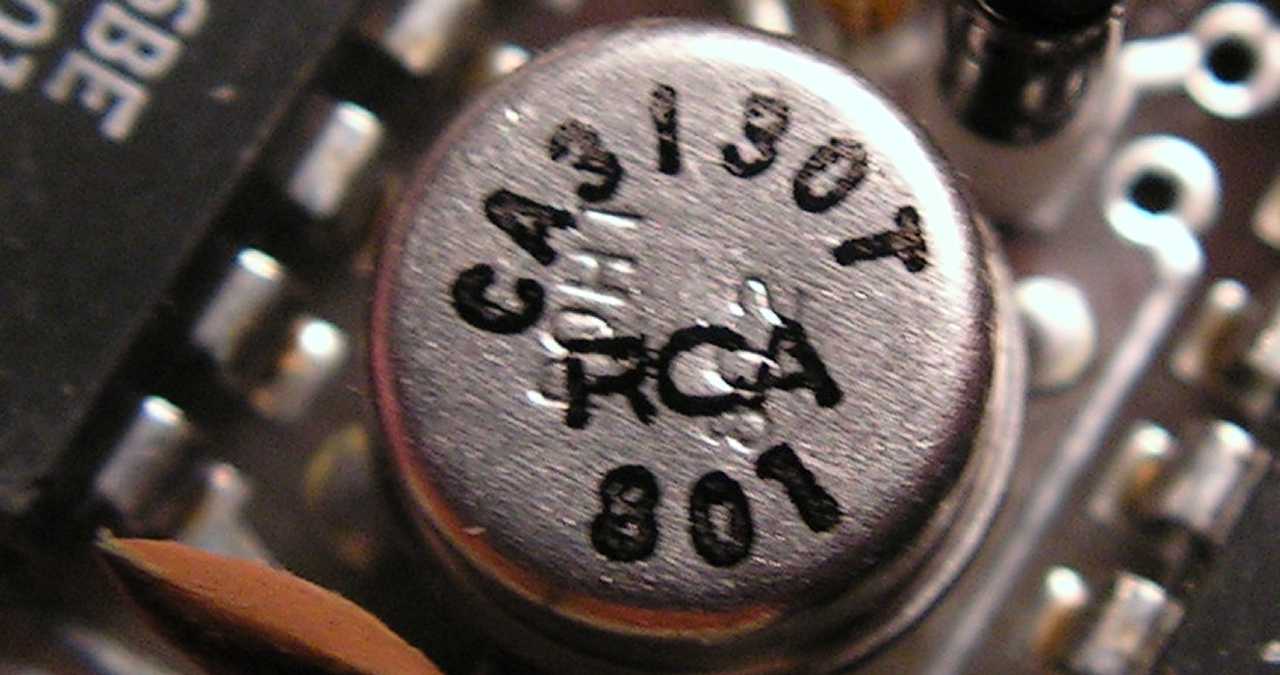

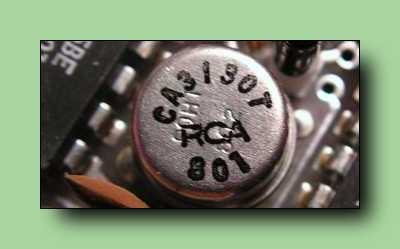

Ez itt egy CA3130-as. Ez egy Bimos OPA, azaz egy olyan műveleti erősítő, mint mondjuk a 741-es, ebben azonban MOS FET tranzisztorok vannak, amitől megnőtt az IC bemeneti ellenállása, mégpedig a katalógus szerint 1,5 teraohmra. Ez azért jó, mert így a mérőáramkör nem terheli azt a jelet, amit éppen mér. Szerintem mondjuk az ebben a műszerben történő alkalmazása erős túlzás. |
 |

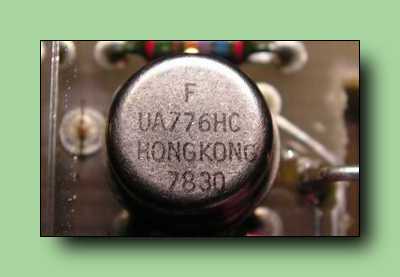

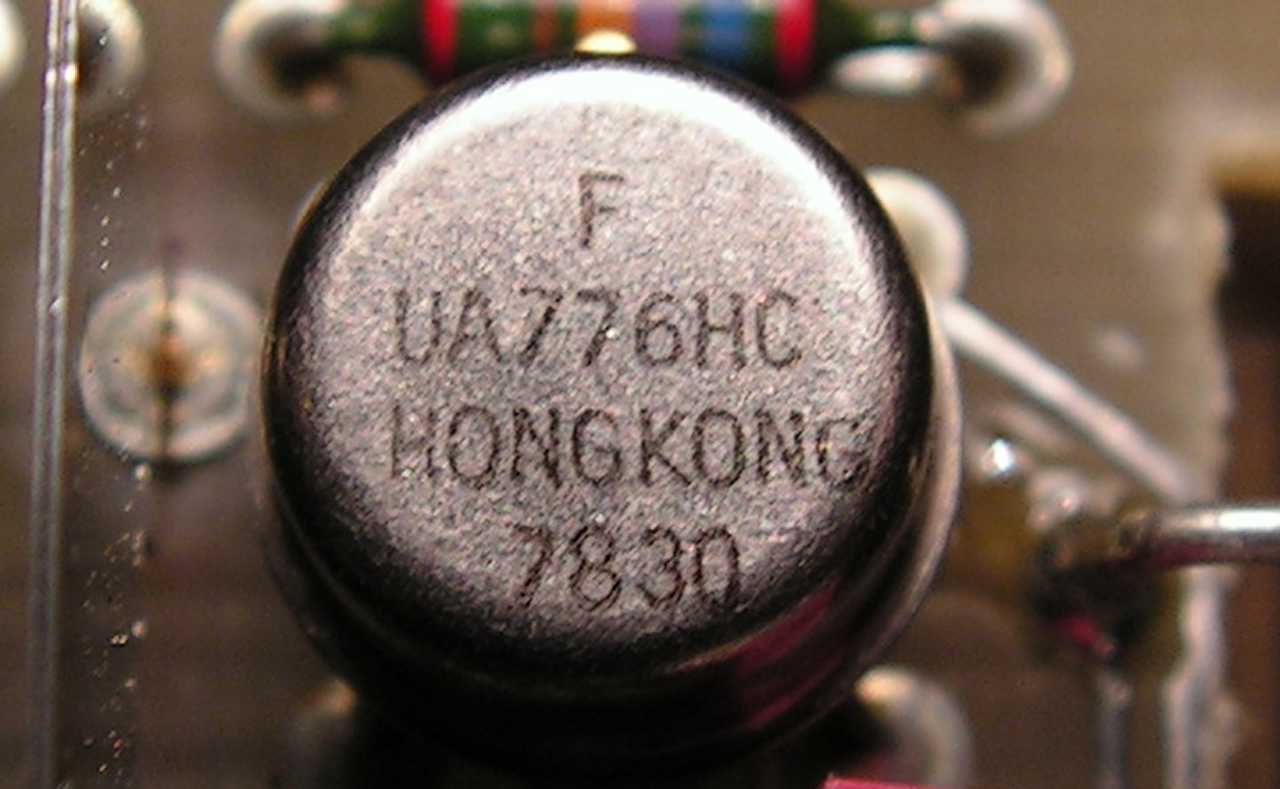

Ez pedig egy 776-os un. programozható műveleti erősítő. Van neki egy un. Iset lába, s ezen a lábán keresztül lehet beállítani az erősítését. |
 |

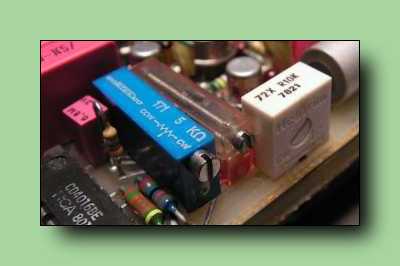

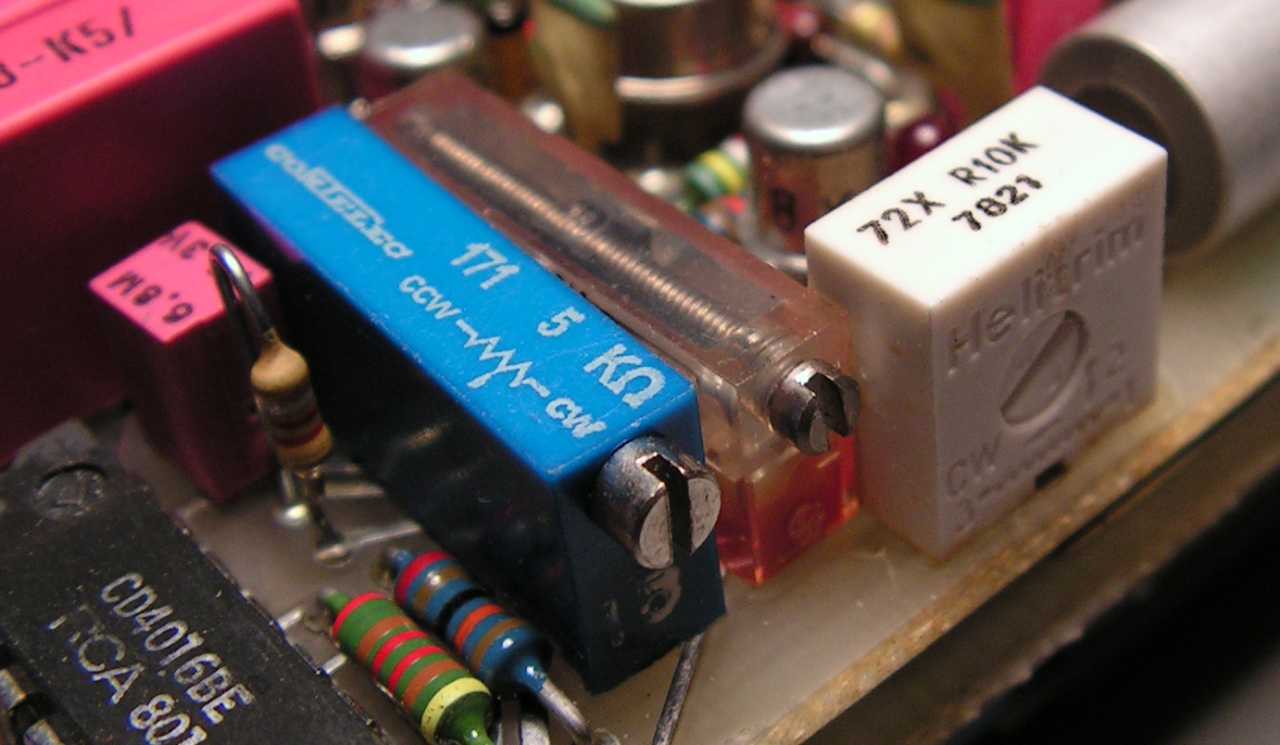

A panel szélén három különböző fazonú trimmerpotméter ácsorog. |
 |

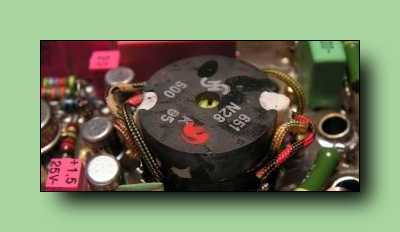

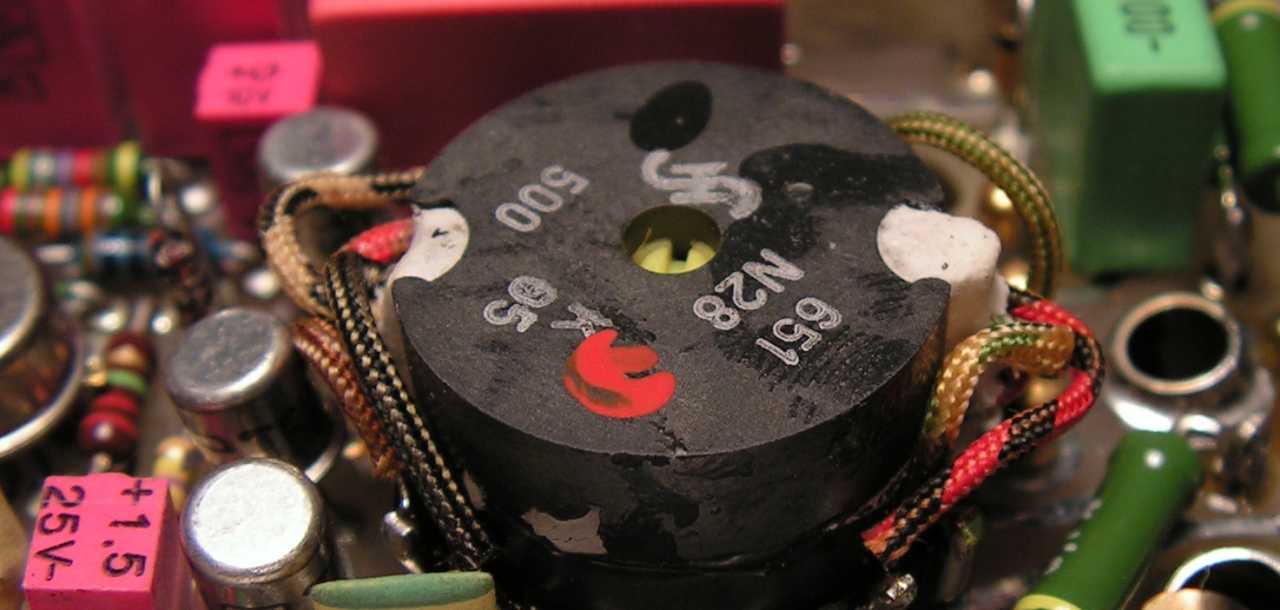

Ez pedig egy vasmagos tekercs. Valószínűleg ő felel a kimeneti 800 hertzes jelért. Körben zöld és lehetetlen rózsaszín alkatrészek. |
 |

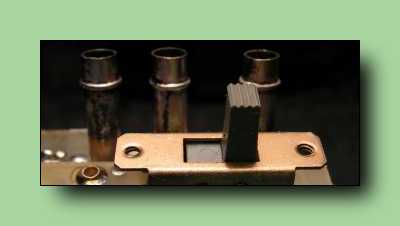

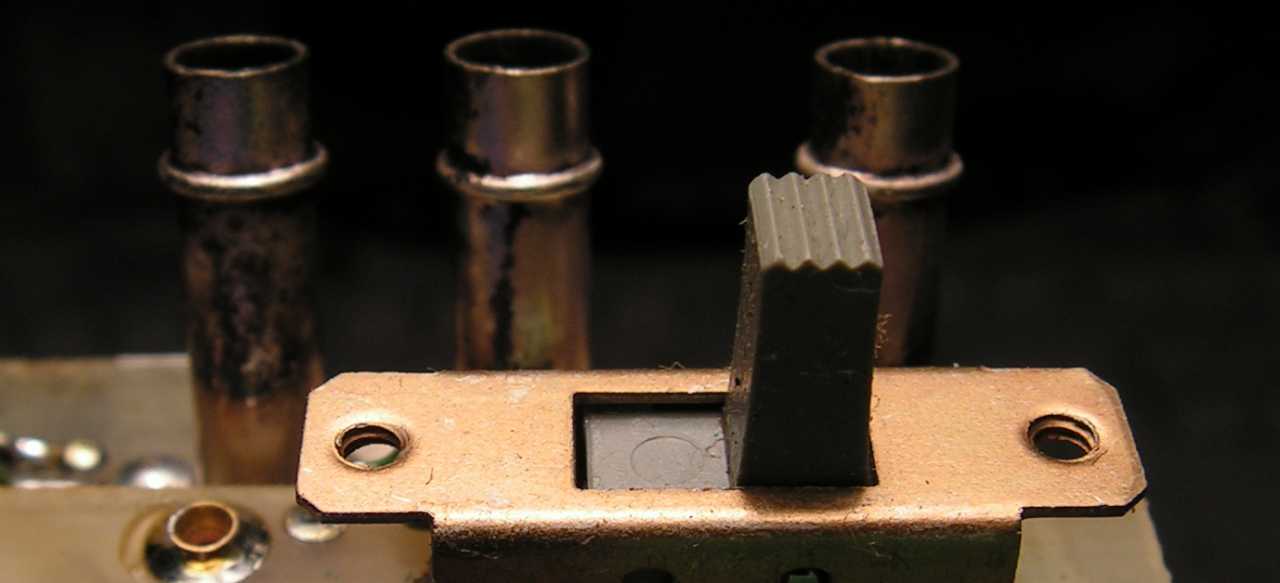

Íme egy olyan kapcsoló, melyet a lábai tartanak. |

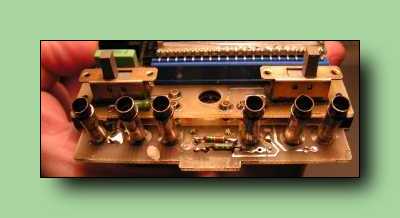

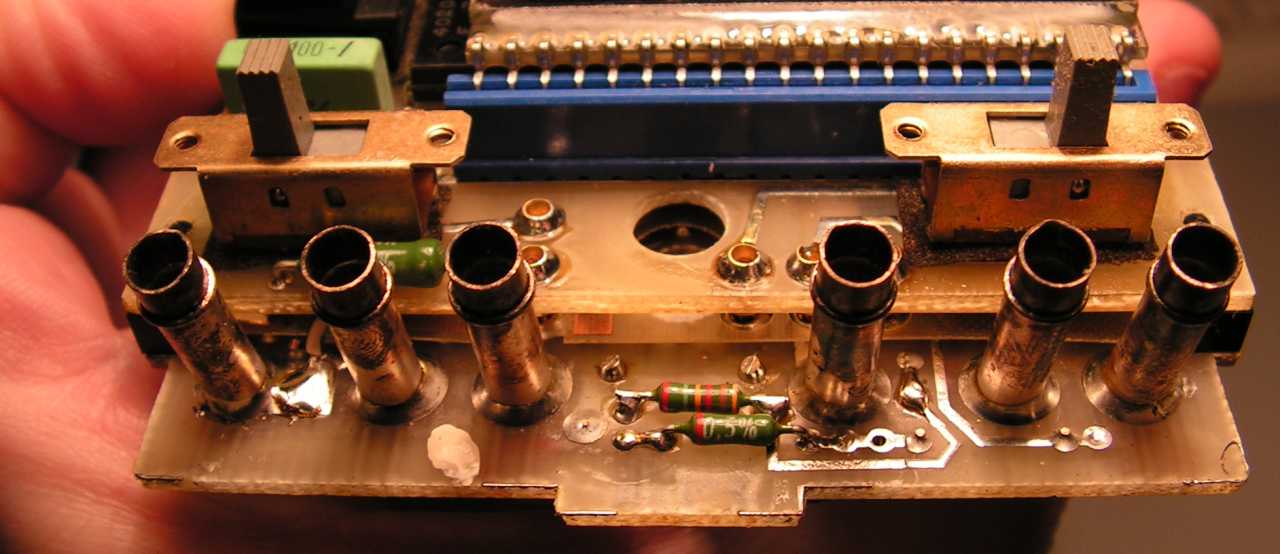

| Ez pedig a ki és a bemeneti csatlakozók sora. Még finoman szólva sincs túldimenzionálva a dolog. Ezüstözött csövek vannak a panelba forrasztva, amik nagyszerűen betöltik a banánhüvelyek szerepét. |
 |
 |

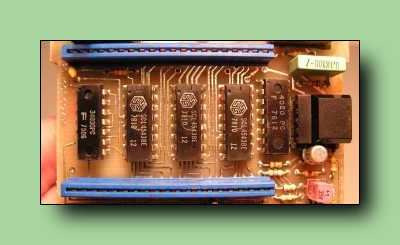

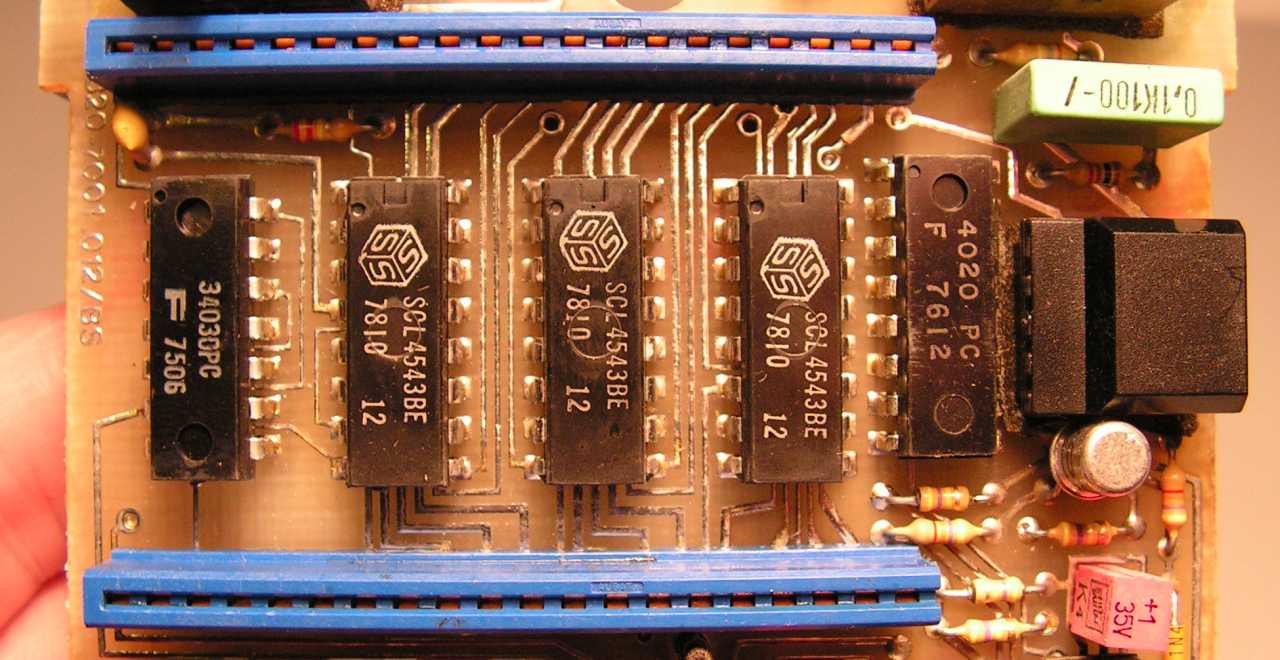

A foglalatából kihúzott LCD kijelző alatt 4543-as BCD-ből hétszegmensesre dekódoló CMOS IC-k rejtőzködnek. |

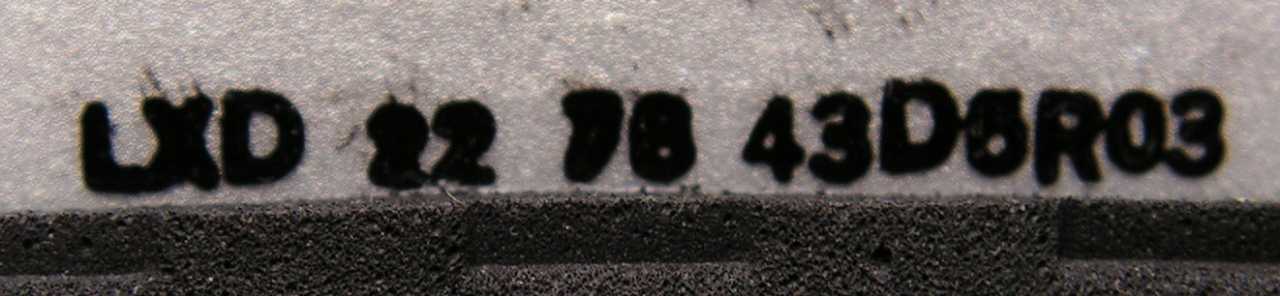

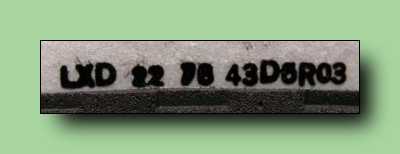

| Íme a kijelző típusa. Ha lenne egy működő példányom, akkor meg tudnám nézni, hogy jó-e a műszer. De hát érdekel is ez engem... Mert ugye nem látom különösebb értelmét, hogy feltámasszam. |
 |
 |
Próbaképp tettem bele egy elemet. Ugyan van benne valamicske élet, de már szinte semmi sem látszik a kijelzőn. Ha nyomkodom az LCD-t, akkor néha látszik, hogy van rajta változás, azaz a műszer agya jár. |
