Digitális ébresztőóra DCF77 vevővel és
kivetítővel
(halogatós project)
|
Most a DCF77 vezérlésű, valamint ráadásul kivetítős órát fogom bemutatni a jobb felső sarokból. Azért "halogatós project" az alcím, mert ezt a bemutatót egyrészt már valóban hosszú évek óta halogattam, másrészt pedig olyan régóta, hogy időközben vettem belőle a piacon egy újabb példányt. |
|
Ez a másodpéldány. Mivel az eredeti hiba nélkül
működik, nem azt szedem szét, hanem ezt.
Apróbb szokásos hiba a gondolatmenetemben, hogy ennek sincs semmi baja. No de nézzük a részleteket. |
Az előlapi + / - gombok nem az idő, hanem csak az ébresztés beállítására szolgálnak.
|
A cikk írása közben találtam ezt a térképet. Ezen látszik, hogy Budapest épp a zöld vonal határán található. Vagyis nálunk még stabilan üzemelnie kell a DCF77 sugározta jelsorozat vételének. Nagy áldás ám ez az önbeállító dolog azoknak az embereknek, akik valamiért nem képesek beállítani egy digitális órát. Az ember nem is gondolná, hogy mennyien vannak. Például IPTV szerelése közben tipikusan ki szoktam húzni a konnektorból mindent, hogy elrendezzem a hálózati kábeleket. Ilyenkor aztán van sipákolás, hogy delet mutat az óra. Mintha valami kunszt lenne beállítani. Persze aki érti, annak nem csak, hogy könnyű, hanem szinte érthetetlen is, hogy mégis hogyan nem megy ez a rém egyszerű dolog valaki másnak. |
|

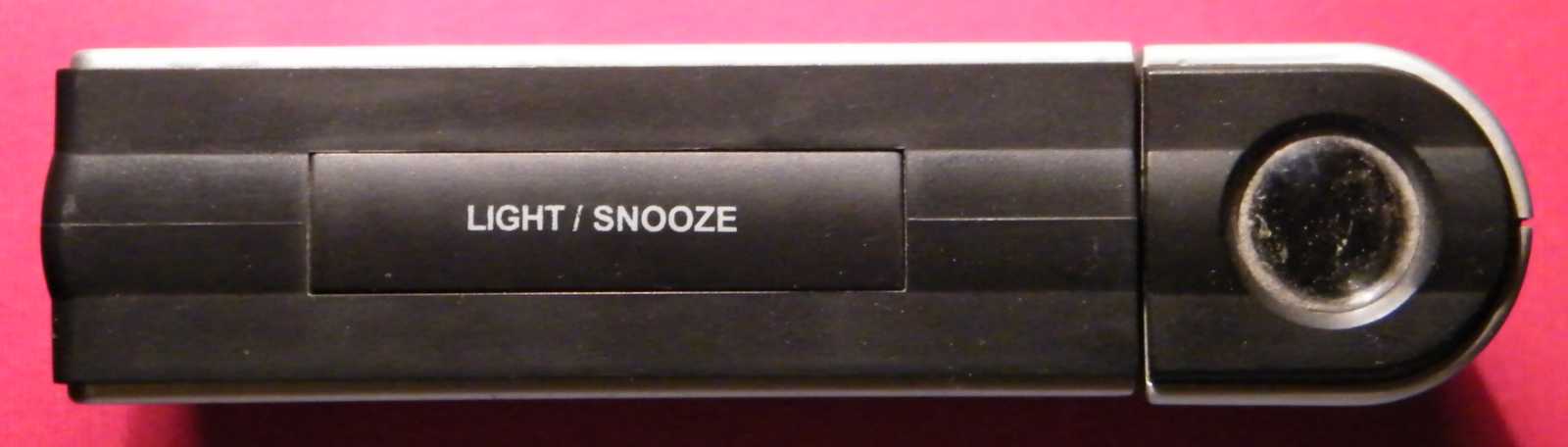

Amennyiben a gombot megnyomom, akkor mindjárt három dolog is történik. Egyrészt bekapcsol az előlapi LCD zöld háttérvilágítása. Másrészt a jobbra látható lencsén keresztül az óra kivetíti a pontos időt a mennyezetre. Harmadrészt, ha épp csörgött (jó, akkor csipogott), akkor hagy még egy kicsit aludni. (snooze funkció) |
Kívülről is lehet táplálni, illetve kell is, de
erről majd kicsit később.
A kapcsolóval pedig a kivetítőt lehet folyamatosra kapcsolni.
Ezzel a képpel gyorsan végzek, merthogy az óra alján nincs semmi.
Az aljával ellentétben, az óra hátulján
mindenféle dolgok vannak. Egyrészt a "rotate"
gombbal lehet a kivetített számot forgatni, a "FLIP"
gombbal tükrözni, a "focus"
gombbal pedig értelemszerűen fókuszálni. Ahol a három
apró lyuk van, ott jön
ki az órából a csipogás. Az igazi csoda a hátlapban pedig az, hogy megvan az
elemtartó fedele. Ez veszik el először,
szóval ez igazi ritkaság. Mint ahogy az
is ritkaság, ha valami nem Kínában készül. Hát...
Akkor ez az óra nem ritka...
Nincs belerohadva az elem.
A teleptartó nemhogy nincs berohadva, de
egyenesen olyan,
mintha soha nem is lett volna benne elem!
|
Bevallom őszintén, hogy ez az én bűnöm. Szerintem ugyanis ezeket a karcokat én magam okoztam, mikor az óra mellé került valami olyan a biciklikosárban, ami összerondította az elejét. Van ez így, ha nem vigyáz az ember... |
|
Mikor múltkor felülvizsgáltam az elemes dobozom tartalmát, na akkor annyira megsaraboltam a készletem, hogy nem maradt két egyforma ceruzaelem. No nem mintha számítana, csak hülyén néz ki a sok eltérő színes felirat. Már persze csak annak, aki belenéz a teleptartóba. |
Eddig rendben. Alapesetben 12:00-ról indul az
óra. Először a balra lent látható ikon
kezd el villogni, de hiába teszi, mert nem talál magának párt, ugyanis ez még
nem
a DCF jelkeresője, hanem az ehhez az órához eredetileg tartozó
külső hőmérő
jeladójának kereső ikonja. Mivel olyan nekem nincs, azt hiába keresi,
így
a kültéri hőmérsékletre csak annyit tud mondani, hogy: --
Ellenben a beltéri hőmérsékletet (jobb alsó
sarok) egyből mutatja.
Illetve már
jelzi is a bal felső ikon villogásával, hogy keresi (veszi) a DCF
jelet.

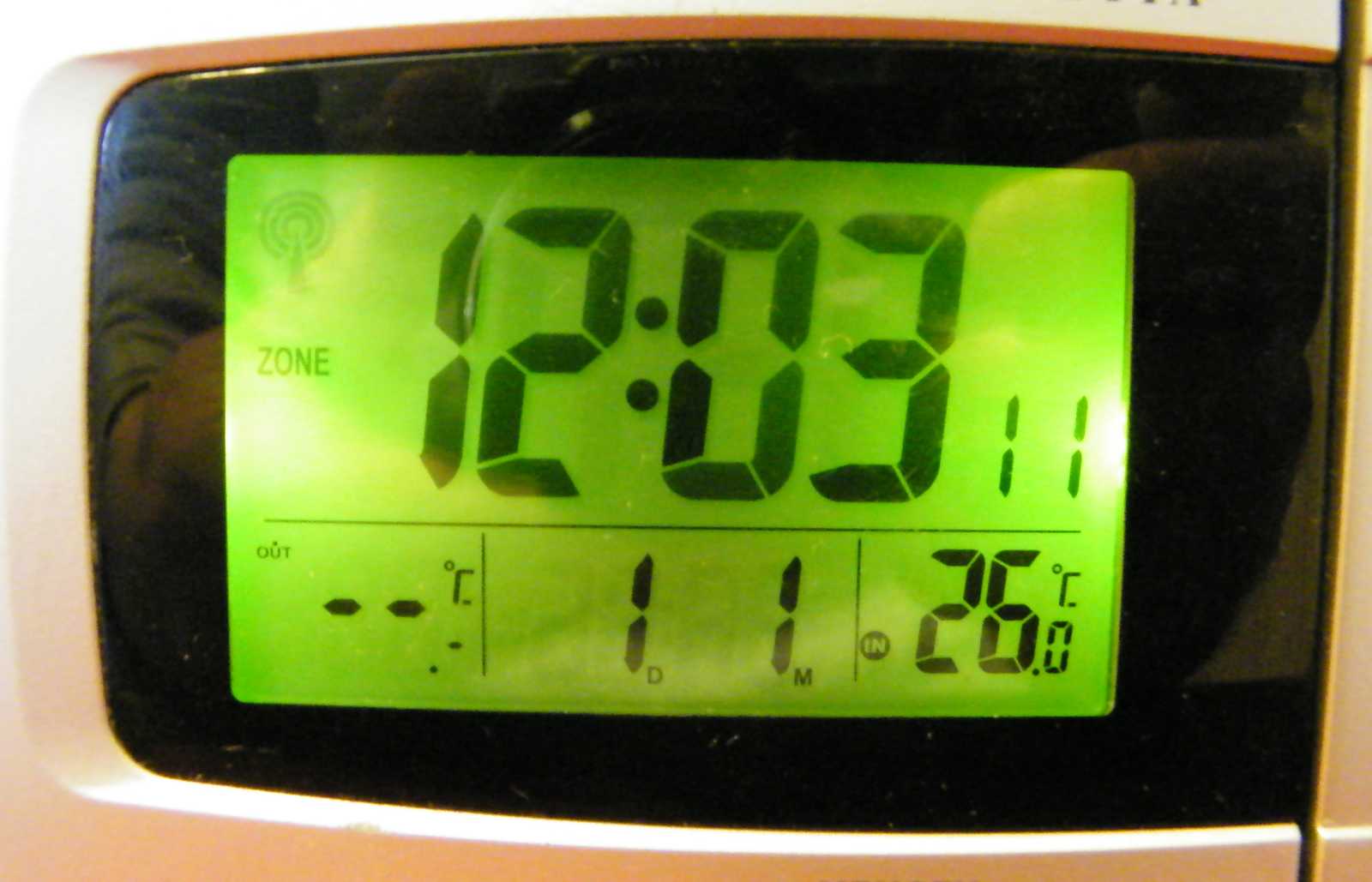

Íme az előbb már említett zöld színű háttérvilágítás.
Egyrészt nem akarok belekötni, másrészt nincs miért.
A kivetítő lencséjéből kijutó fényt sokadszorra
sem sikerült lefényképeznem.
Legalábbis normálisan nem. Persze lett volna esélyem, ha bevetek egy
fotóállványt.
Mivel használati utasítás az nincs,
belegondolni a szerkezet működésébe pedig épp
túlterhelte volna az agyamat, ezért rákötöttem az órára a
tápegységem. Gondoltam
hátha csak az neki az ő baja, hogy kevés az elemekben az áram. Merthogy azzal
szórakoztat, hogy hiába kapcsoltam folyamatosra a kivetítőt, pár másodperc
múlva mindig lekapcsolt! Persze később rájöttem a megoldásra...

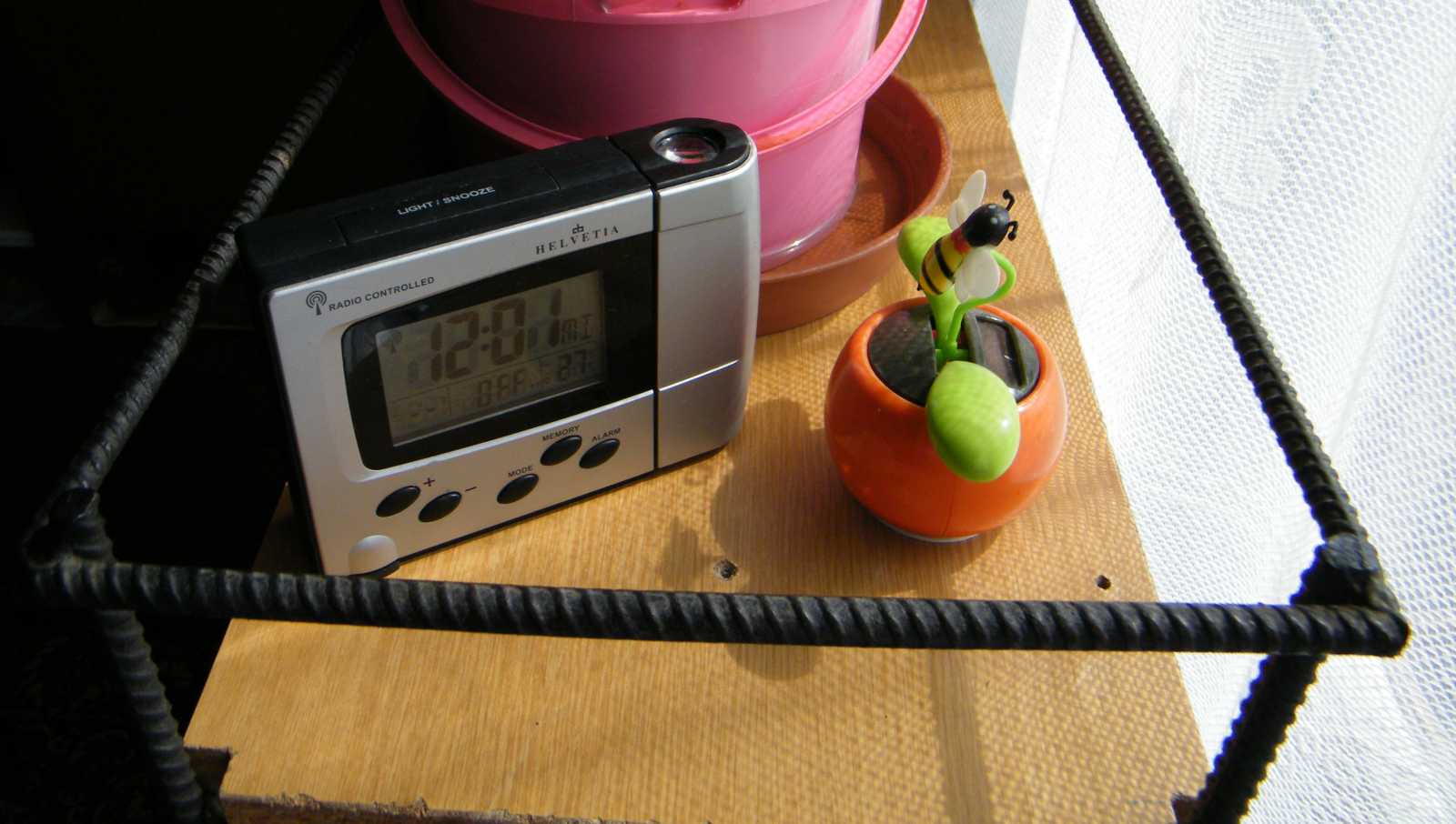

Nem akarta megmondani, hogy mennyi az idő, ezért
kitettem az ablakba.
Az órától jobbra látható napelemes méhecske mindeközben vidáman kalimpált.
|
Mivel
a valós időben még nincs dél, tehát az időt továbbra sem
tudja, egy kicsit kintebb tettem. Mármint azért, mert úgy gondoltam hátha
csak gyenge benne a DCF77 vevő. Jel az biztos van rendesen, hiszen a
másik DCF óra
a szobában vígan szinkronizált állapotban leledzik. |
Na végre! Szóval megy ez, csak én voltam hozzá türelmetlen.
|
Mint azt már az előbb említettem,
idővel sikerült rájönnöm a
kivetítő folyamatos üzemeltetésének titkára, ami mindössze annyi, hogy azért van az órán tápfeszültség bemenet, mert a folyamatosan működő kivetítő
igencsak hamar megenné a nem különösebben tartós elemeket. |
|
Hogy rajta a külső táp, már folyamatosan világít a kivetítő. Ellenben - mint az a kép életlenségéből kiderül - továbbra sem voltam hajlandó bevetni a fotóállványt, pedig a polcon van az orrom előtt. |
Milyen gyorsan repül az idő...
Akarom mondani, egy alapos délutáni alvással szakítottam meg a szétszedést.
|
Amennyiben a kivetítőt elfordítom, akkor nem a mennyezetre, hanem a falra fogja vetíteni az időt. De a képen persze nem ez a lényeg, hanem az, hogy egy csavar nem sok, annyit sem látok az óra házán. Természetesen a szokásos, szélein csavarhúzóval befeszítek megoldással nyílik. |
Itt ott keszekusza, máshol meg szép, szóval igencsak vegyes a kép.
Gondoltam a csipogó hangszóróját a hozzávezető
vezetékeknél fogva húzom ki a
házból.
Nem tartunk mi olyan erősen! Üzenték a drótok vidám leszakadással.

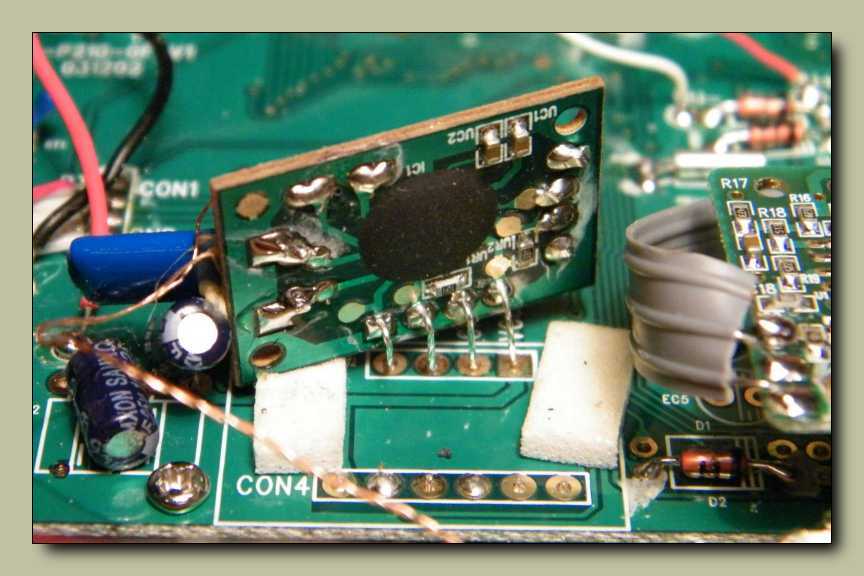

Ez az öcsi panel a DCF77 jelet vevő modul.
Persze nem csak ennyi, mint amennyit ezen a képen látunk.
Hanem van a panel hátlapján egy tokozatlan, un. paca IC is.
Ez a modul a külső hőmérő jeladójának 433 megahertzes vevőpanelja.
Nézegettem egy darabig, hogy mit csinál,
illetve mégis hová tart az a rugó.
Idővel persze leesett, hogy az nem egy rugó, hanem az egy antenna.
Ez a másik antenna (a tekercs a ferritrúdon) pedig a DCF77 jel vételéhez van.
Az LMV358-as IC egy alacsony tápfeszültségű,
táptól tápig kivezérelhető műveleti
erősítő. Legalábbis ezt írja róla az ő adatlapja. Már
maga az IC is egy
mini bigyó, a körítése számomra pedig már szinte láthatatlan.
Rákerestem a panel nevére, erre fel kidobta a google az óra adatlapját.
| Model No.: PCR 21 / PCR21EL |
| Size: 141 x 102 x 33mm |
| Features |
| ~ radio controlled signal |
| ~ main unit to remote sensor transmission frequency of 433MHz |
| ~ RF transmission range: 30 meters (or 100 feet) |
| ~ projects image of current time & remote outdoor temperature to the ceiling or wall |
| ~ red projection light |
| ~ focus controlled to ensure sharp image |
| ~ 180o image rotation or flip image |
| ~ with indoor temperature |
| ~ remote outdoor temperature |
| ~ dual alarms: weekday alarm & single alarm |
| ~ 12/24 hour format selectable |
| ~ temperature in oC/oF selectable |
| ~ 5-language day of week- English/German/French/Italian/Spanish |
| ~ programmable pre-alarm function |
| ~ remote sensor proposed operating range: -15oC to 60oC or 5oF to 144oF |
| ~ LED backlight (for PCR21) or EL backlight (for PCR21EL) |
| ~ operated by 4 pcs x AA battery (2 pcs for main unit and 2 pcs for sensor) |
| ~ AC-DC adaptor (for continuous projection image) |
Dolgozik a Weller. Visszapákázom a hangszóróra a korábban letépett drótokat.
Majd egy könnyed mozdulattal felpattintom a helyére a hátlapot.
Most jönne az, hogy szétszedem a kivetítős
részt,
csakhogy azt ő nem akarja!

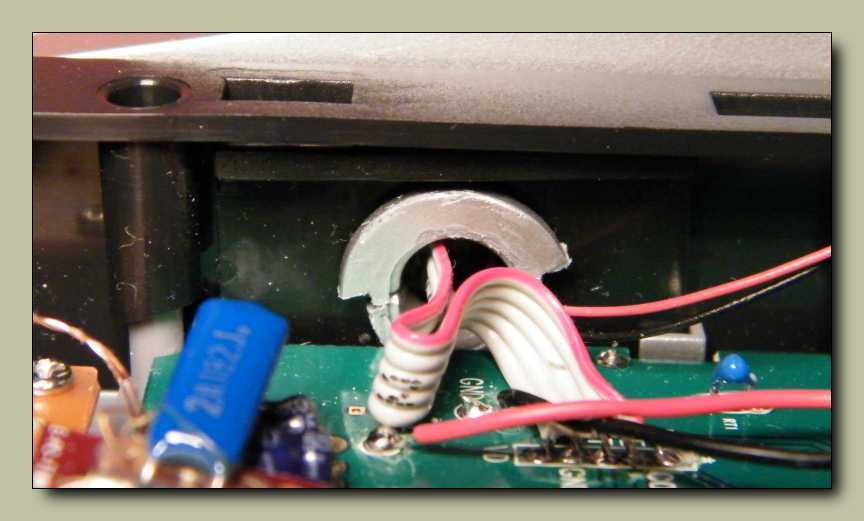

Ismét lepattintottam a hátlapot. Értem amit
látok, csak azt nem értem,
hogyan fog onnan kijönni (kiférni) a kivetítő részt tartó
lapocska.

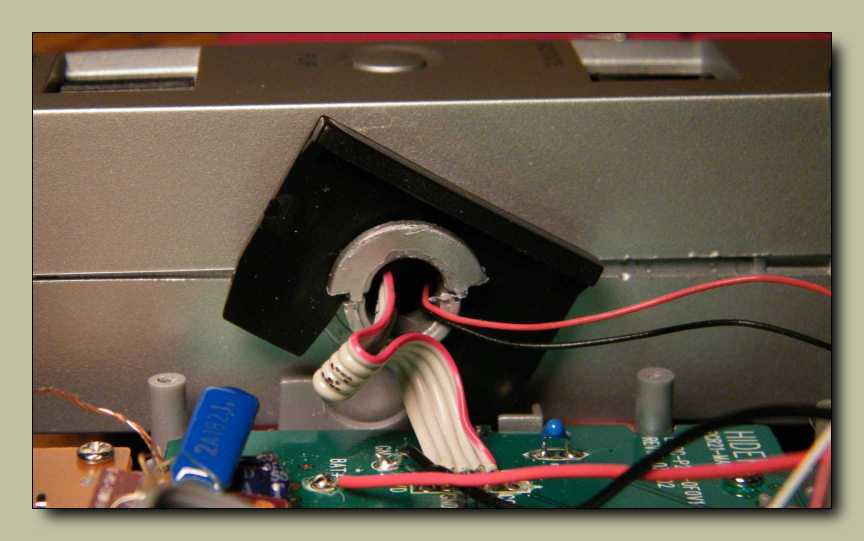

Ha csak így nem...
Jelen állapotában igencsak csúfosan mutat.
Érdekes, hogy a hátlapja a megszokott
pattintós, ellenben az elejét meg a közepét egy kismarék csavar tartotta össze.
A kivetítő rész fedele pedig megint csak beakadó pöckös rögzítésű.
Bárhogy is forgattam, ebből a részből egészen egyszerűen nem látszik semmi.
Próbálok hozzá közelebb jutni, de nem sok eredménnyel.
Ami meg látszik, az erősen lötyög.
Ez az újabb paca IC vezérli a nagy paneltől
kapott jellel a kivetítő rész kijelzőjét.
A fényéből ítélve a LED lézer, majd optika, LCD kijelző, optika a sorrend.
Ezt a részt nem szedtem szét ennél jobban, mert éreztem, hogy biztosan
tönkretenném ha beljebb mennék a csavarhúzómmal. Ellenben ígérem,
hogy a következő ilyen óránál (úgyis veszek egyet) majd felboncolom.
Bár alaposan megtépett állapotban van, de ennek ellenére még mindig működik.
A kivetítőnek nem minden szegmense százas, illetve kontakthibás.
Ahogy nem reagálok az ébresztő csipogására, úgy
lesz idővel egyre gyorsabb és
hangosabb.

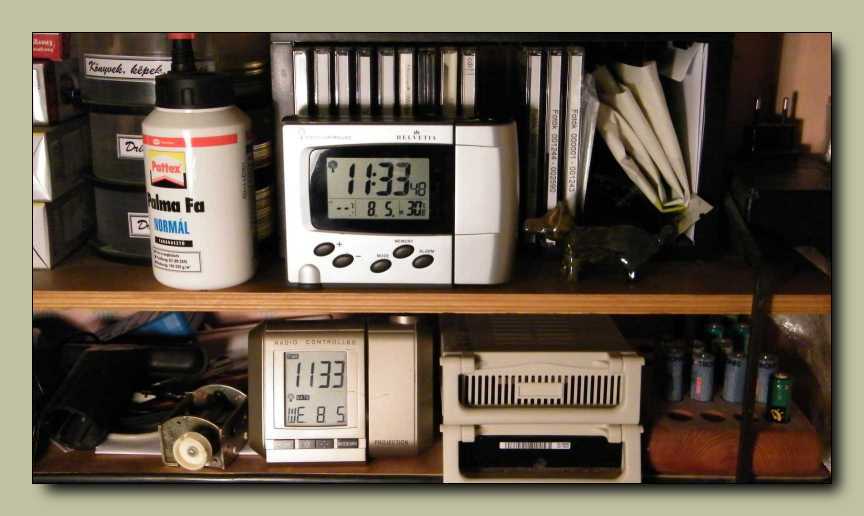

Még nem találtam neki a lakásban helyet, ezért most egymás mellett lakik a kettő.
Már hozom is a tollam, amivel lehúzom a listáról az újabb elkészült tételt.
