Maxxtro PC hangfal - SPKA1A
(csak két napot maradhatott)

   Minap felmerült egy apróbb probléma, miszerint nem egyezik a hangrendszerem kiváló barátoméval. Ugyan próbáltunk közös nevezőre jutni, de nem volt. Mondjuk a fülesünk közel egyforma (pedig nem is szoktunk pofozkodni), csak nekem ugye QUAD405-be van dugva, neki meg a PC-hez csatolt kishangfalba. Szerintem az általa szerzett zene hangképe magasba és mélybe is erősen eltúlzott volt. Ennek valószínűleg az volt az oka, hogy (más eszköz nem lévén) a PC mini szpíkere (illetve az arra dugott füles) volt a monitor. Gondoltam mi lenne, ha hoznék a melóból egy olyan hangfalat, mint amilyen nekem is van az asztalon.
   Sokfelé láttam ilyet, megmaradt egy korábbi PC konfigurációból. Természetesen mikor kell, sehol egy plusz példány... Másnap egy ügyféllel (IPTV szerelés közben) ahogy volt az egész számítógépasztalt átrendeztük, pusztán ha már úgyis ott matatunk alapon. Kibontódott az eddig használt, pontosabban szólva valamikor régen használt, csak már nem működő aktív hangfal. Hogy pocsékba ne menjen, önkéntes alapon, azonnali hatállyal megkaptam ajándékba. Ezt a "csodát" láthatjuk most a fenti képen.







Majd mindjárt jön a hangfal is, de most, még csak a dugasztápról van szó.
Persze, hogy véres a torka! Különben miért is kerülne hozzám?





Első ránézésre persze még semmi baja. Egy kicsit ugyan talán koszos,
de az asztal mögött éveket heverő dugasztápok már csak ilyenek.





Szép méretes darab, vagyis van benne hely egy normális kaliberű trafónak.
Nem csak a mérete, de a súlya alapján is nagydarab trafó van benne.
Persze ez a Maxxtro izé bóvli, de még nem a 100 watt PMPO
korszak szülötte. Amolyan "ennyi anyagból ez jön ki"...

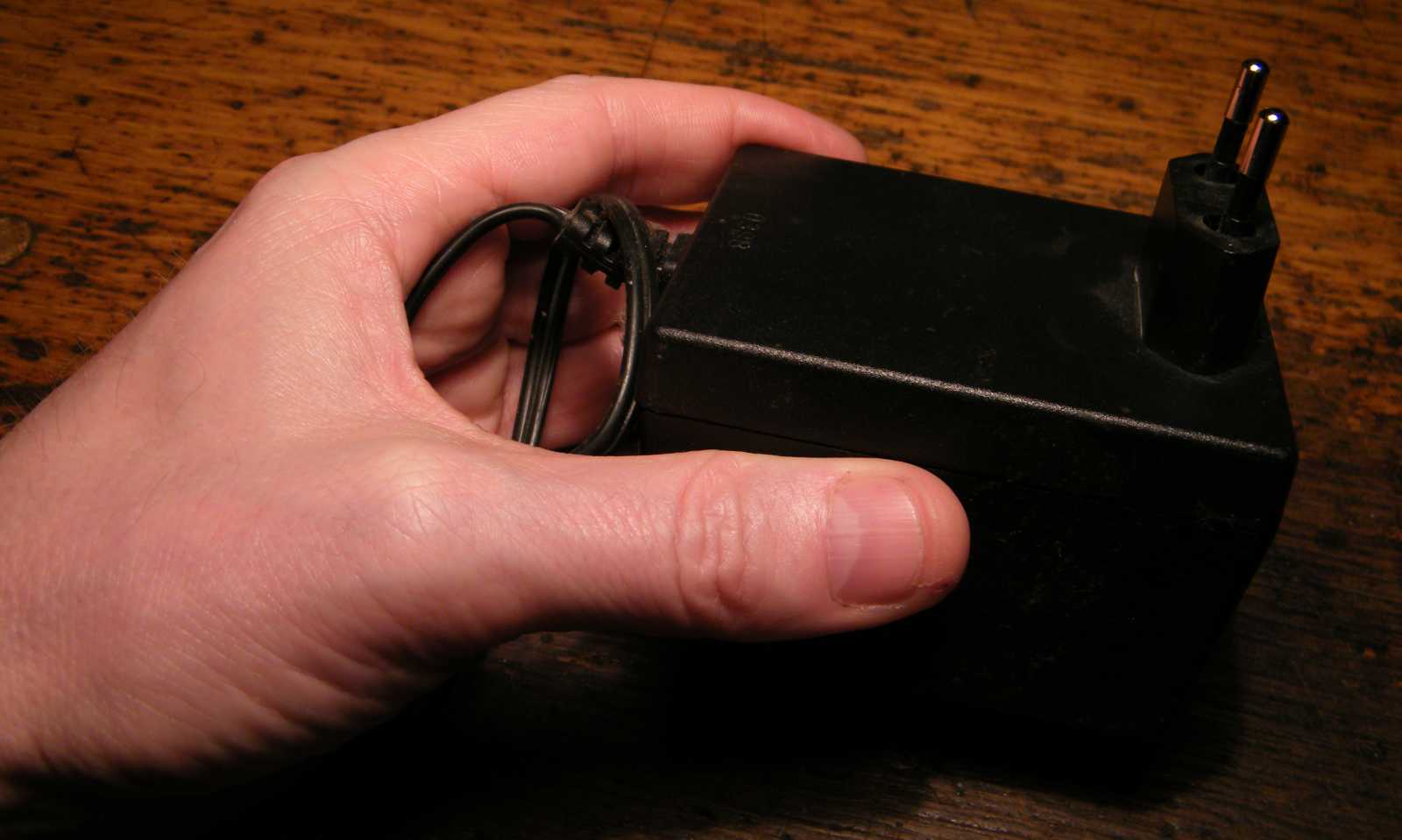

A kép címe: Megtaláltam
No de mit? A táp eddig is megvolt. Akkor mi lenne, ha nevet se adnék a képeknek?
Nem volt egyszerű, de csak beugrott. Amit megtaláltam, az az, hogy hol lehet állítani
a világosságot a fényképezőgépen. Két év nem nagy idő, ripsz ropsz eltelt, és már
tudom is kezelni a gépem. Vagy ha nem is, de a világosság gomb már megvan.
Azóta kevésbé túlexponáltak a képeim, ellenben persze komorabbak.





   Hőbiztosíték, kettős szigetelés, használd a házban, jó lesz neked Európában. Csak nem fogok megtanulni öreg koromra piktogramokat olvasni? Mondjuk a hőbiztosíték jeléről elsőre egérfogóra asszociáltam, és a két egymásba ágyazott négyzetről is az jutott eszembe, hogy az egy kémény felülnézetből, amin nem fért be a télapó, s mint az a következő ábrából teljesen nyilvánvalóan kiderül, ilyenkor a földszinti ajtón megy be. Legalábbis itt nálunk Európában.





Pormacskát is kaptam a dugasztáphoz.
Sebaj! Biztosan jól meglesz az enyémekkel...





Mint azt már említettem volt, ez bizony beteg.







   Tulajdonképpen nincs nagy baja. Már persze attól eltekintve, hogy a neve, vagyis a dugasztáp ellenére nem lehet bedugni a konnektorba. Nagyszerű dolog a kölyökbiztos konnektor, csak mintha a dugasztáp és konnektor dugó gyártók még nem hallottak volna róla.
   A múltkor például az volt, hogy az ügyfél büszkén mutatta, hogy micsoda csuda dolgot vett, mert majd jól nem vágja agyon a gyereket az áram. Persze tudom én, hogy igaza van. A kölkök igen leleményesek. Én például a pákatrafó rövidzár dugóját toltam be a konnektorba, mikor kiskoromban nem nézhettem meg az esti filmet. Gondoltam ha én nem, akkor más se nézze.
   Nem tudom mondtam-e már, hogy mikor valaki "túl" büszkén újságol valamit, akkor belőlem mindig kibújik az ördög. Például mikor Tomi barátom lelkendezve mutogatta a Zsigulira szerelt ablakbuborékokat, akkor egyszerűen nem tudtam megállni, hogy meg ne jegyezzem, hogy le fognak törni, ha tegyük fel beleborul egy árokba az autóval, amihez amúgy még egy hét sem kellett!
   Most meg szegény ügyfél volt a szenvedő alany, mert természetesen már megint nem tudtam ellenállni a kísértésnek, hogy be ne szóljak a minden gondot megoldó kölyök biztos elosztóra. Tudom, gonoszság, de félvállról odavetettem, hogy egy gyerek simán át tudja harapni a hálózati kábelt, mikor nő a foga. Aztán ha már úgyis épp nagyban az elosztóba bambult az ügyfél, ugyan dugja már be a lapos villásdugót a csudi elosztójába alapon, fogtam és a kezébe nyomtam. Mármint a kábelvégi villásdugót.
   Ezek amúgy úgy működnek, hogy nem látszik a lyuk. Vagy a villásdugóval kell elfordítani a biztonsági takaró reteszt, vagy a retesz magától fordul el a villásdugó bedugásakor. Ezen utóbbi rendszerű konnektorokba nem valami egyszerű eset bármit bedugni. Pláne nem úgy, ha mondjuk "gazdaságos" boltban vásároltuk azt a nyomorult elosztót. Ez az adott esetben még az ügyfélnek is csak úgy sikerült, hogy teljes súlyával rátehénkedett a dugasztápra. Tudom, hogy nagyon masszív az a műanyag burkolat a tápokon, de ha akkor törik ketté, mikor az ember nyomja...





Persze nem törik, mint ahogy ez sem. Hogy ellehessen törni, törékennyé kell tenni.
A műanyagok melegben általában lágyulnak (mint ahogy az ember agya is),
hidegben pedig merevebbek lesznek. (pont mint ahogy az ember is.)
A dugasztáp ezen okból bekerült a mélyhűtőbe, a különböző
zöldségek és húsok közé merevedni. Míg a műanyag
merevedik, én lazításképp meglesem a hangfalat.





Az egyik kábel a két hangfal közé való, a másik a PC és a fő hangfal közé.
Már úgy értem az egyik hangfalban van az erősítő, a másik valóban csak hangfal.





A magam részéről azt mondanám, nincs a külalakkal semmi baj. Persze lehetne fából
a doboz, de annyi pénzből amibe ez került, csak a műanyag jött ki. Ilyenkor mindig
az jut eszembe, hogy ennél az izénél mennyivel korrektebb hangfal amit a Tesla
NZC 420-as lemezjátszóhoz adtak. A lemezjátszó dobozából kiemelve magát
a lemezjátszót, majd a mechanika hiányát egy alkalmas méretű alumínium
lappal pótolva, kapunk egy erősítőt, amin pont elfér a monitor.
Ez így jobban szól, mint bármi PC hangfalacska,
úgy kb. 10.000 forintig. Mindegy...





   Akad itt magas mély hangszín, hangerő, power gomb, power LED, és még egy csatlakozó is a fülesnek. Mint az a későbbi próbákból kiderült, az ide bedugott füles nem választja le a hangszórókat. Pedig már épp kezdtem volna értékelni, hogy az előlapra került a csatlakozó.
   Például az enyémen - valami agyament ötlettől vezérleve - hátulra került a füles jack aljzata. Ha rá akarok csatlakozni, kicsit át kell rendeznem az asztalt. Nem is szoktam ez okból, inkább a hátam mögötti erősítőt használom, csak az meg messze van. Hogy nekem semmi se jó...







Gondolom a designer még nem hallott róla, hogy a forgatógomb nevében
a forgatás arra utal, hogy azt a gombot forgatják. Ha meg
tud róla, pláne a (censored) anyukáját neki!





Bár tisztára olyan, mintha világítana a LED, de nem.
No nem rossz, hanem még nem is adtam neki áramot.





Még hogy 4 colos mélynyomó? Na ne már... Persze minden relatív. Egy hangfalban
ugye a legnagyobb hangszóró a mélynyomó. Ha a dobozban 4 colos a legnagyobb
hangszóró, márpedig akkor az a woofer! A készülék amúgy kínai gyártmány.





Na ezt aztán össze sem lehet keverni! Gondolta a gyártó.
Nem ismersz te minket! Mormolták magukban az userek.





Már megint el van barikádozva a tápegység. Hogy ezt így megemlítem, majd jöhetek
vissza beszúrni a tápomról készült cikk linkjét. Még az a szerencse, hogy azt nem
említettem meg, hogy a ferrit és a csövek egy Velence rádióból származnak,
így annak a cikknek a linkjét nem kell majd később beszúrnom. Basszus!





Jópofa dolog a kábelek és csatlakozók különböző színekkel való jelölése.
Mondjuk jelen esetben épp egy fekete dugót kell egy piros
aljzatba dugni, de semmi sem lehet tökéletes...
Mint ahogy a hangfal hangja sem az.





Sehogy sem akart odaérni a kábel a forráshoz, mire azt találtam ki, hogy a kihúzott
fiókkal rövidítek a megteendő távolságon. Néha egész jó ötleteim vannak...







Egy ilyen hangfalat összedrótozni egy AKAI GX630-assal...
De ha egyszer ez volt közel mint műsorforrás?
Amúgy meg ritka bödön hangja van...





Gondoltam hátha a magnó hangjával van a baj (hát persze), ezért addig-addig
forgattam a szemem, míg csak rá nem jöttem, hogy nem kell bemásznom
az asztal alá, hogy hozzáférjek a PC hangkimenetéhez. Ilyenkor jön jól
ez az előerősítő! Annyi rajta a csatlék, hogy jut belőle mindenkinek.







Persze a hangfal hangja a PC-ről sem jobb.







   Egy kicsit játszottam a gombokkal. Persze hiába... Nem szól ez jól sehogy se... Az én kishangfalamhoz képest bödön is, meg magasban hiányos. (ennyit mára a 1/4 colos tweterről), A "nagy" hangfalaimhoz képest pedig kifejezetten rosszindulatúan színezett a hangja. Az én PC speekerem csak mélyhiányos (persze csak a nagy hangfalhoz képest az), cserébe legalább a magasai rendben vannak.





Gyertek csak le drótok...





Kinyissam, vagy ne nyissam ki?





Épp az előbb feltett kérdésen járt az agyam,
a doboz meg közben, hogy, hogy nem, már ki is bontódott.
A régi munkakapcsolat okán már egy srófra jár az agyam a csavarhúzóimmal.

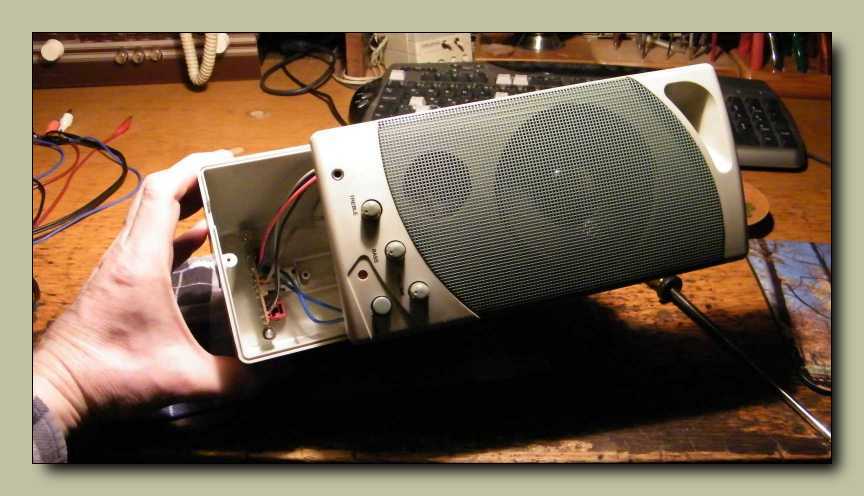

Nem jön szét a doboz, mert összetartja az elektronika. Pontosabban szólva a
két panel közti vezetékek nem engednek teret a rombolási hajlamomnak.





Néhány csavar kitekerése által oldódik a probléma.
Már persze ha az probléma, ha valamibe nem látok bele eléggé.





Szép dolog, hogy gondoltak rá, hogy ne essen ki a hangszóró a helyéről.





Mit mondjak erről a hangszórókészletről? Gondolom szegény mélynyomó valami
normálisabb méretű (pláne anyagú) dobozban jobban teljesítene. A magas sugárzó
meg szégyen, hogy rosszabb tőle a hang mintha itt sem lenne. Már úgy értem
az én PC hangfalamnak jobbak a magasai, pedig nincs is benne tweeter.





Bóvli hangfal, bóvli hangszórók, bóvli hangváltó. (a kép közepén
a kondenzátor az) Legalább az összhang megvan.





Az erősítő amúgy teljesen korrekt, még normális hűtőborda is van benne.





Magát az erősítést egy szem IC végzi, ami az alkatrészek mögött van elbújva.





Akarom mondani: Jé! Van egy tranyó a hangszínszabályzó fokozatban.





Ez itt a csatlakozók panelja. A tápcsatlakozó mögött egyből ott a négy
dióda, vagyis nyugodtan járathatom a hangfalat váltóáramról.

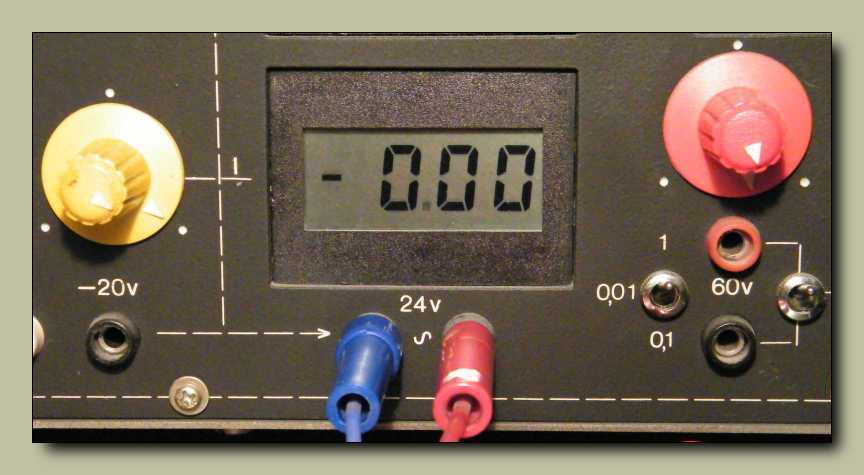

Majd szól, ha sok neki a 24 volt. Már úgy értem a puffer
elkó nagyot szól, ha sok lesz neki a feszültség.





   A magam részéről erősen kontakt spray ellenes vagyok. Ha valami nem érintkezik, akkor abból ki kell mosni a belegyógyult mocskot, majd újra kell kenni. Szóval ez a palack nem azért ilyen színű, mert ennyire koszosan lakok, és még csak nem is a kezemtől ilyen, hanem az a sárga a képen, az kérem az idő színe.





Szerintem ez olyan régi, hogy mindig is itt volt a polcon. Tisztán emlékszem, hogy
húszon évvel ezelőtt, mikor még a másik szobában volt az asztalom, akkor is ott
ült a pulton. Használva persze nem igazán volt. Úgy kb. félig lehet a palack...
Majd el feledtem! Befújtam a potikat. Főleg a mély hangszín gomb okozott
valami furcsa zajt a hangszóróban. Valahol a kontakthiba és a DC szint
vándorlás között határoznám meg a jelenséget. Vagyis nem annyira
recsegés, hanem inkább hörgő huppogás jön ki a hangszóróból,
miközben tekergetem a gombot. Persze ennek a jelenségnek
a spray annyit használt, mint döglött lónak a szőrkefe...
A palackra amúgy magyarul is rá van írva,
hogy mire való.





Mondjuk van egy színe, de ezt egy kis alkoholos rongy gyorsan rendbe teszi.
Az ultrás víz jobb eredményt ad, de most nincs kedvem misimosizni.





   Gondolkodóba estem. Mi lenne ha? És itt aztán elszabadult a pokol. Fa doboz, új hangszórók, új erősítő, aktív ládák, nagy gombok, műszerek, spektrum analizátor és megannyi csoda még, ami csak eszembe jutott. Persze most, hogy egyre öregebb vagyok, a fejem lágya már rég benőve, ezek már csak pusztán gondolati játékok.





Merengésemből a valóságba valami éktelen kopácsolás rántott vissza. A zajt magam
okoztam, midőn szétkalapácsoltam a dugasztápot. Ezentúl jobban figyelek.
Mert ha egy kicsit nem figyelek oda? Egyből elkezdek dolgozni!





Nem, ezt nem én vertem szét, ez maga a hiba, amiért szét kellett szednem a tápot.
Magának a dugasztáp tokjának persze nem lett semmi baja a kalapálástól, mert
-20 fokon a ragasztás olyan merev, hogy ütésre előbb törik mint a műanyag.





Nem ártott volna a mélyhűtőbe helyezés előtt lemosni a tápot, mert most az van,
hogy a hideg anyagra lecsapódott pára sárszerű anyaggá keveredett ki a
porral. Megint tanultam valamit. Legközelebb már ezt is tudom.





Na itt a hiba, nem pedig a tápegység sorozatszáma körül.





A morzsalék amit korábban a tenyeremben láttunk, eredetileg ilyen formájú volt.
Gondoltam összeragasztom, majd mivel a csavarja úgysem tartaná meg,
be is ragasztom. Aztán végül valami egészen mást gondoltam ki.
Már csak azért, mert ugye ezt a megoldást már bemutattam.

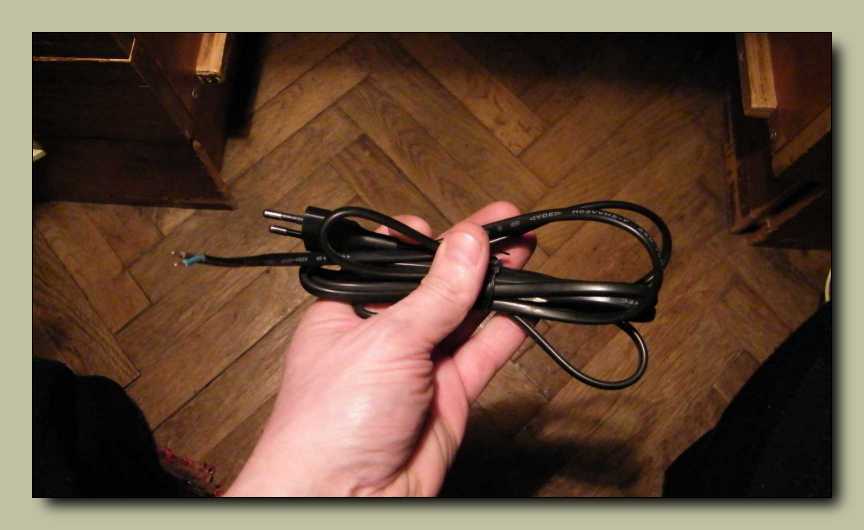

Először is fogok egy hálózati zsinórt, mert abból most épp van itthon bőven.





A zsinór végét átdugom a dugasztáp tokjának egyik lyukán, majd egy (illetve
két) gyors forrasztás, pár centi zsugorhüvely, s már készen is vagyok.

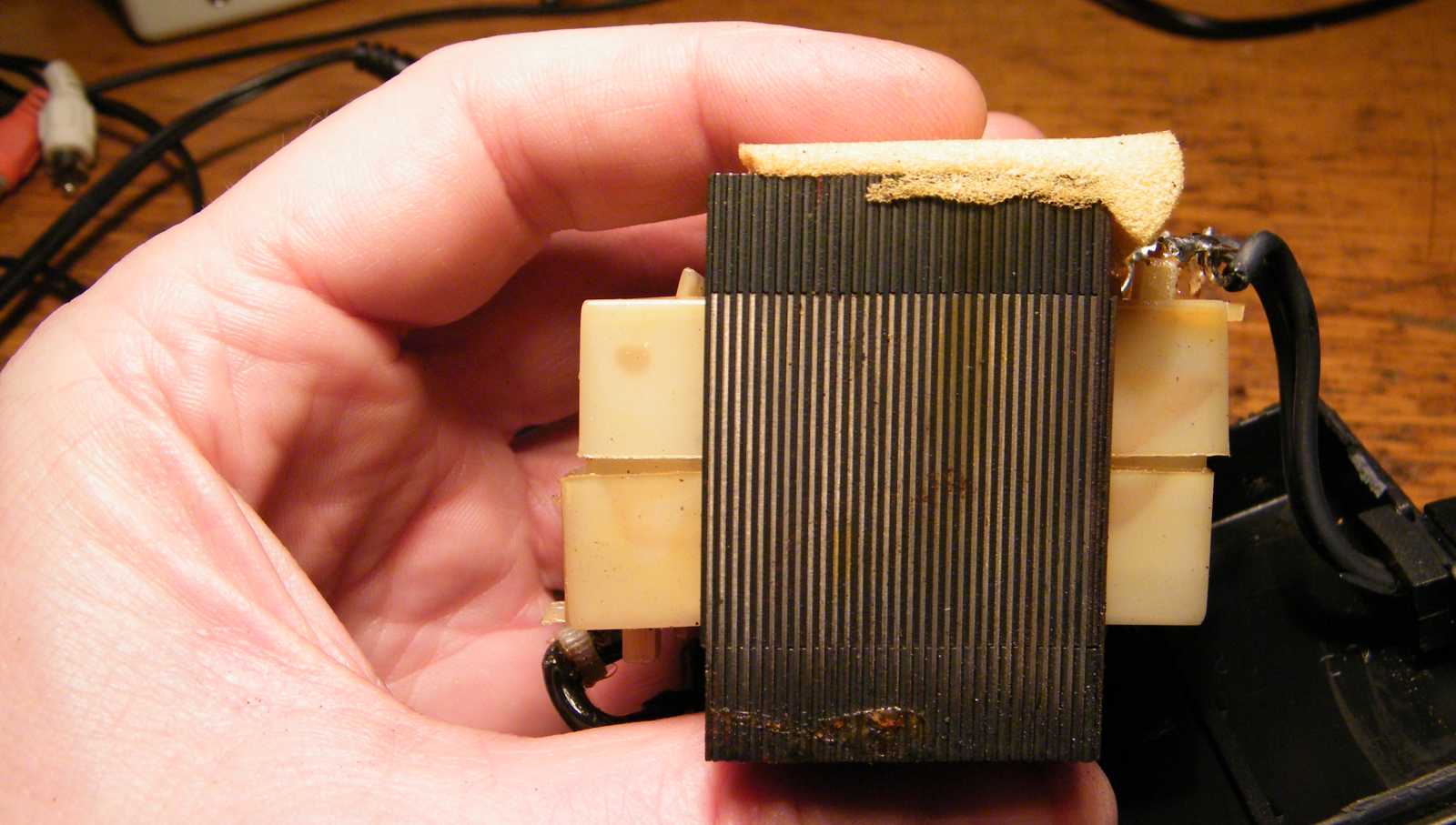

Nem, nem a fényképezőgép torzítását látjuk, hanem
valóban ilyen csálécskán lett belemezelve a trafó.





Most mit kötözködsz? És ha hülyén néz ki? Nem mindegy?
Úgyis valahová a számítógépasztal mögé lesz bedobva.





Nem használok idegen ragasztóanyagot a ragasztáshoz, mert van itthon toluol
ami oldja a műanyagot. Ezzel bekenve az összeragasztandó
felületeket, valósággal összenő az anyag.





   Már készen is van. Már csak azt kéne megoldani, hogy egyben maradjon míg megszárad. Ilyenek jutottak eszembe, mint asztalos szorító (mér kell azt a szegény asztalost szorongatni), vagy mondjuk satu, csak abba nem fér bele. Vagy mondjuk befőttes gumik. Vagy a racsnis kötőző szalag is jó lenne, csak az meg pazarlás.

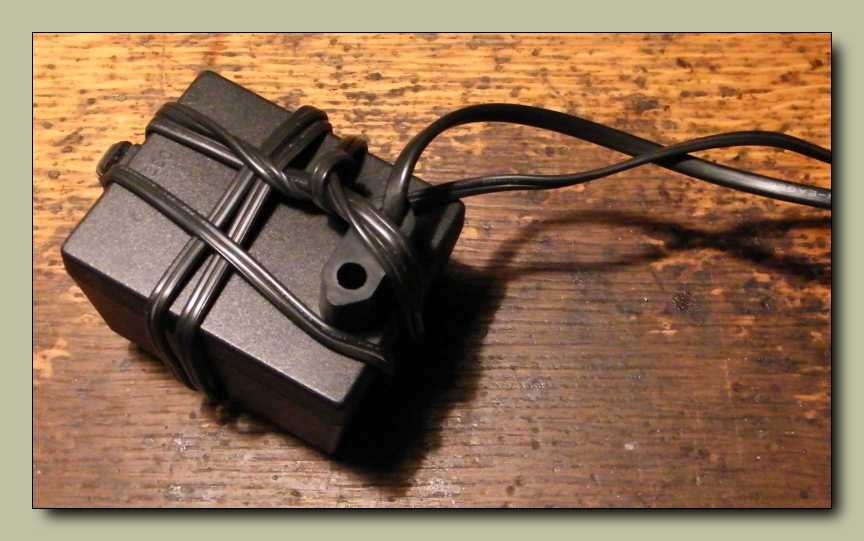

Persze végül a lustaság győzött. Mert ugye minek ide idegen
eszköz, mikor van neki farka, amivel össze lehet kötni.

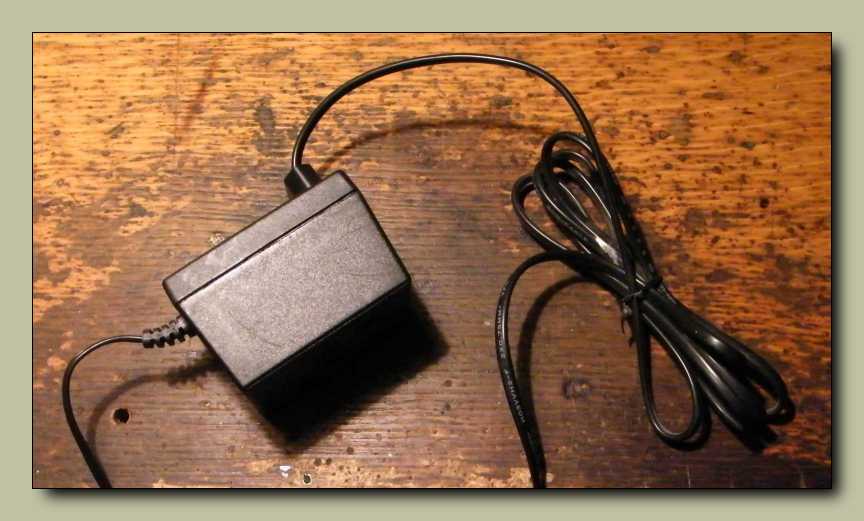

   Hogy gyorsabban száradjon, gondoltam befűtök a száradó műanyagnak a benne található trafóval. Becsületére legyen mondva, jól van méretezve, üresjáratban egyáltalán nem melegszik. Persze így jó ez, a száradást pedig majd megoldja az idő.
   Na azt a problémát pedig, hogy továbbra sincs egyforma hangfalunk kiváló barátommal, azt majd megoldom én. Most jön majd az, hogy ezt a hangfalat elcserélem valamelyik kollégámmal egy Creativra. Hopp! Már meg is van a jövő heti szétszedésem tárgya.
