SyQuest cserélhető lemezes meghajtó
(olcsó volt)

   A papírdobozban egy műszer van, amit amúgy már rég kivégeztem. Jobb szélen hever két menedzser kalkulátor, melyek már szintén rég a kukába jutottak. Plusz a brutális termosztát is túljutott a szétszedésen. Ma a SyQuest drive bemutatása jön, aminek 2007 februárja óta itt ülnek a fotói. Szóval nem kapkodom el a dolgokat...





   Gondolom adhattam értük a piacon vagy 200 forintot. Ezek amúgy olyan régóta megvannak, hogy ezeket még az első szkennerem SCSI kártyájával próbáltam ki. Ez még tényleg valamikor nagyon régen volt, hiszen hol van már azóta az a rég bedöglött szkenner. Amúgy ez a két meghajtó is üzemképtelen.





Méretre akkora, mint egy 3,5"-os kislemez meghajtó.





A KFKI-ból származik.
Rajta van a matricán, hogy kié volt, valamint az is, hogy miért dobták ki.





Hogy ne nyomkodjam a doboz tetejét? Már miért nyomkodnám?





Ez még a 90-es évekbeli technikai színvonal.
Már erősen integrált, de még rengeteg alkatrészből van összerakva.





SCSI, valamint egy szabványos tápcsatlakozó.
Szingapúrban készült, amerikai tervek alapján.





Valamiért nem optocsatoló vagy Hall elem van benne, hanem egy igazi kapcsoló.





A motorba menő vezetékek oldható csatlakozóval vannak bekötve. De nem ám
a szétszedés megkönnyítése végett, hanem hogy könnyű legyen összerakni!

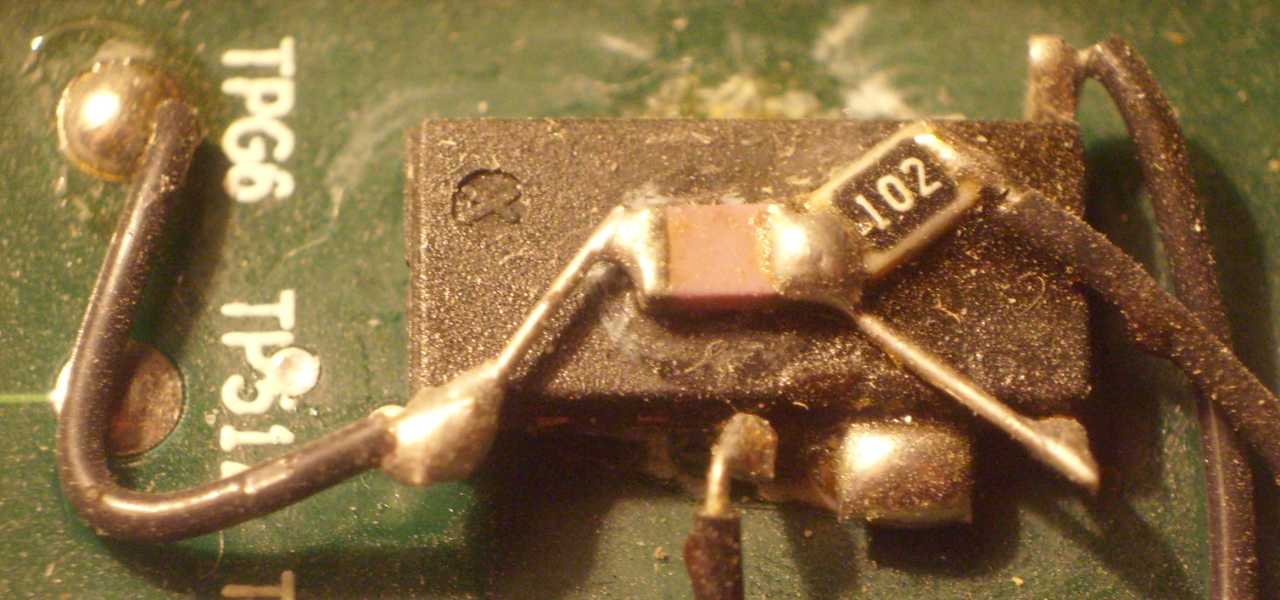

SMD alkatrészek utólag beszerelve, speciel épp drótlábasítva.





A kvarc miniatűr, mégis milyen óriásnak tűnik a mellette lévő apró kondihoz képest.





Erősen merevített öntvény váz. No persze kell is ide a masszív felépítés!
Ne felejtsük el, hogy ez merevlemez, csak cserélhető a lemeze.





Szép kis elektromágnes mozgat benne valamit.
Ha jól nézem, akkor az előlap mögé vezet az áttétel.





Ez a motor (ami tulajdonképpen egy sima elektromágnes) mozgatja a fejeket.





Ez pedig itt már a fejtartó kar. Ez valójában egy 270
Megabájtos HDD, amiből ki lehet szedni a lemezt.





Nekem az egészből ez az alkatrész tetszik leginkább. Ezzel a lemezzel
összelehet csavarozni két egymáshoz képest 90°-ot bezáró anyagot.





Vettem a meghajtóhoz lemezt is, illetve adták hozzá.
Azt mondja magáról, hogy öt év garancia van rá.





Itt is van rajta egy csomó betű.
A tok puha, szivacs lehet a dobozban a lemez mechanikai védelmére.





Ha légmentesen nem is, de sokkal jobban zár, mint mondjuk egy átlag CD tok.





Szép színes matrica a lemezen.





Kétoldalas használati utasítás is jár hozzá.





Akarom mondani négyoldalas.
Mindenféle oprendszerű usereknek mond valamit.





A lemez olyan vékony, hogy éppen csak elfért a szélén egy matrica.





A lemez másik oldalán ezek vonalkódok láthatók.





Ez a mechanikai védelem, hogy ne nagyon nyitogassuk a lemeztokot kézzel.
Mivel ez egy HDD, ezért kifejezetten háklis bármiféle porszemre.
De ha jól megnézem, tulajdonképpen annyira nem védett.
Ez a drive számomra a "Működni fog?" kategória.





A lemez közepének meglehetősen precíz illesztése van. Ez persze kell is, hiszen
a hatalmas adatsűrűség okán itt aztán nem üthet a lemez. Ezen a lemezen
kétszázszor annyi adat van, mint egy hagyományos floppy lemezen!





Érdekes mechanikai bigyó a lemeztokban.





Gondoltam beleteszem a lemezt.





A fekete műanyag kar húzza szét a két fejet, amíg nincs ott a lemez.





A lemez bent van, de a fejek vezérlés hiányában nem mennek a lemez fölé.
Mindegy... Csak ezért most nem építek fel egy SCSI kártyás PC-t.





Hanem kibontom inkább a lemezt erőszakosan.
Próbáltam én finoman is, csak nem hagyta.





A lemez tükörfényes, mint minden HDD lemeze. Mindeközben azóta már szegény
piros fényképezőgépem (lásd a lemezben tükröződve) is rég megadta magát.





Ez olyan masszívan van rögzítve, hogy alig bírom róla letépni a tartólemezt.





Idővel azért persze sikerült.





Mindössze ennyi újrahasznosíthatót találtam egy ilyen komoly szerkezetben.





Nyitottam egy dobozt, amire ráírtam, hogy rádiót építek. Beleraktam
ezeket a kincseket, majd a dobozt felraktam a szekrény tetejére.





Valamit csak megtudok menteni ebből a panelből!





Legyen mondjuk ez az álnok, akarom mondani kétszínű LED.





Erről az oldaláról is rendesen be lett bordázva a meghajtó váza. A motor körül
szigetelő anyag van, gondolom azért, nehogy port szívjon be innen a lemez.





Kivettem ezt a kis elektromágnest, hátha egyszer még kelleni fog valamire.







Nem jut eszembe semmi, ami mondjuk velem sűrűn előfordul.





Íme a kiszerelt fejtartó kar az őt mozgató motorral.





Ahogy ez kinéz, az számomra egyáltalán nem bizalomgerjesztő.

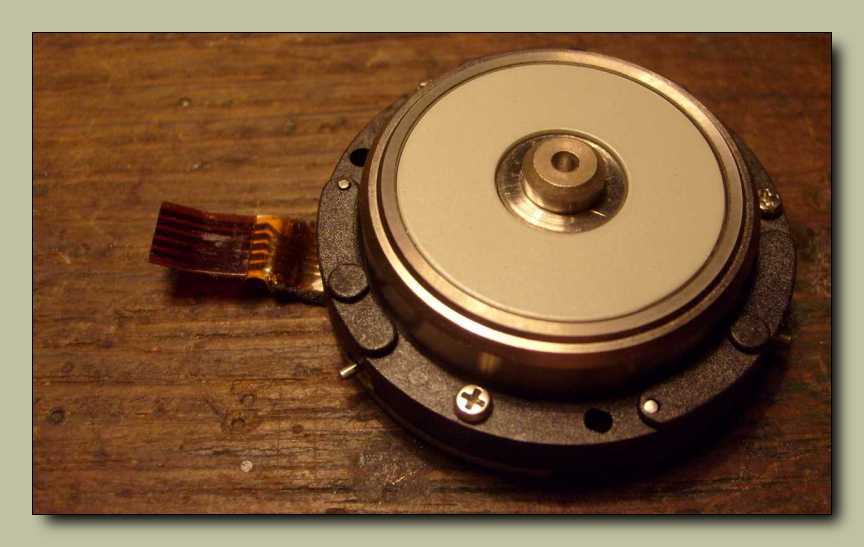

A motor unalmas és hasznavehetetlen.





Már megint mekkora kupit csináltam...

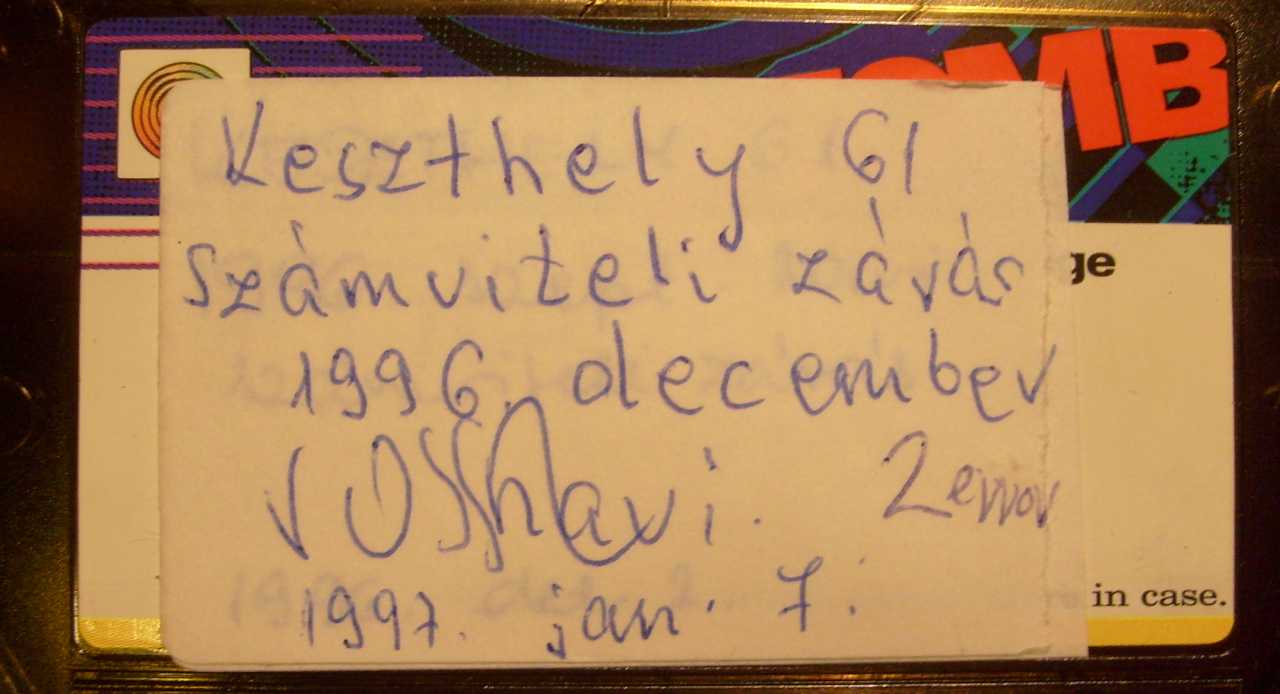

Erre a másik lemezre ráírták, hogy mi van rajta. Azt persze
nem tudom ellenőrizni ott van-e az anyag a lemezen, de ha ott van...
Például pár éve vettem 200 forintért egy BigFoot HDD-t komplett oprendszerrel.
Annyira komplett volt, hogy itthon gépre dugva elindult, és be is bootolt a Win98!
Ott ültem egy cég teljes könyvelése előtt ami alapjaiban véve persze nem érdekelt.
A titkárnő magánlevelezése volt olyan érdekes, hogy nem szeretnék a férje lenni!





Eltettem a fejmozgató motort.
Meg ne kérdezd minek! Eltettem és kész!







Például lehet vele játszani mondjuk ilyet.
