GLE időzítő automata
(lecserélte a villanyász, pedig semmi baja)

Aztán felderengett, hogy ezt az időzítőt egyszer már javítottam. Szóval ez a régi.
Biztos vagyok benne, hogy volt már a kezemben darabokban, de csak ezt az
egyetlen képet találtam róla, és ezt is egy másik időzítőről szóló cikkben.
Mindegy... Most, hogy feleslegessé vált, hiszen hibás, s van
helyette új, majd most kap egy cikket.

Na most ha az a jelenség, hogy időnként magától felkapcsolódik a lépcsőházban
a világítás, akkor vagy az időzítő a hibás, vagy kontakthibás a betáp, vagy
valamelyik nyomógomb kapcsolgat magától. Hogy ezt így elmeséltem,
annak természetesen oka van. Például tényszerűen az, hogy a régi
időzítőnek semmi baja sem volt, hanem beázott a képen látható
nyomógomb. Az alatta látható elosztódoboz széle mondhatni
látványosan rozsdás. Kicsivel lentebb fel van hólyagosodva
a falról a festék. Meglehet, hogy ezek egy villanyszerelőnek
nem árulkodó jelek, azonban az, hogy a nyomógombból konkrétan
csepeg kifelé a víz, annak azért csak fel kellett volna tűnnie. Szerintem.
Mindegy... Hagyjuk inkább... Majd egyszer a nyomógomb is szét lesz szerelve.

Szóval elhoztam ebből a dobozból a régi időzítőt, illetve pótoltam
a falon található fedetlen kötődobozra egy hiányzó mosolyt.

Valamint kiírtam a tisztelt lakóknak, illetve a kedves villanyszerelőnek,
hogy mitől is kapcsolódik fel éjjelente a lépcsőházban
a világítás, ránézésre csak úgy magától.
Te! Hogy milyen csúnyán írok...

Persze nem ugrottam neki egyből a szétszedésnek, hanem ahogy azt szoktam,
szépen rápihentem a feladatra két hónapot. Ennyi felkészülési időt csak

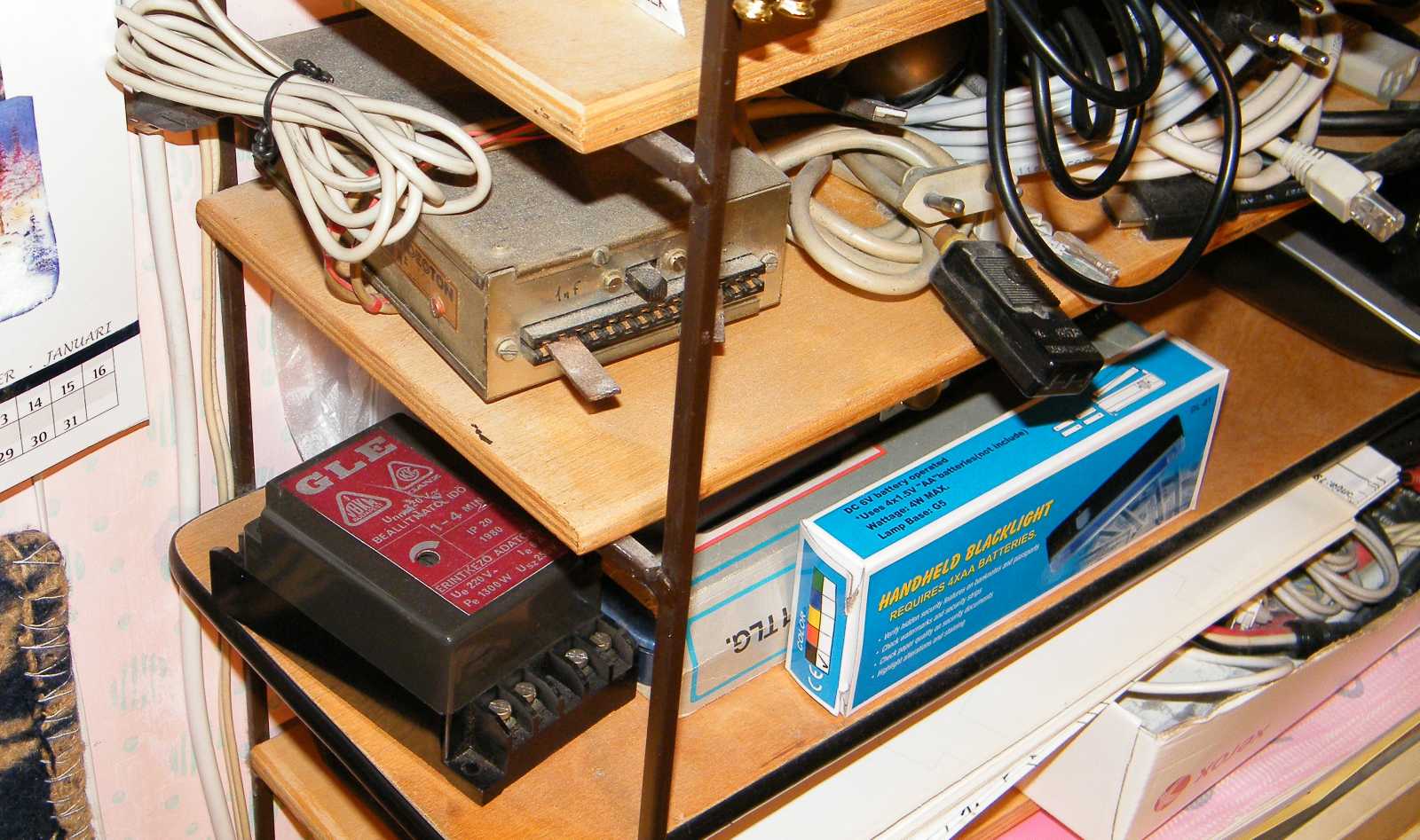

megérdemlek! Addig meg nagyon jól elvan az időzítő a polc szélén.
Már úgy értem, hogy egyrészt tőlem, másrészt a többi kacattal.
A nyúl meg továbbra is szexuálja az ébresztős rádióm...

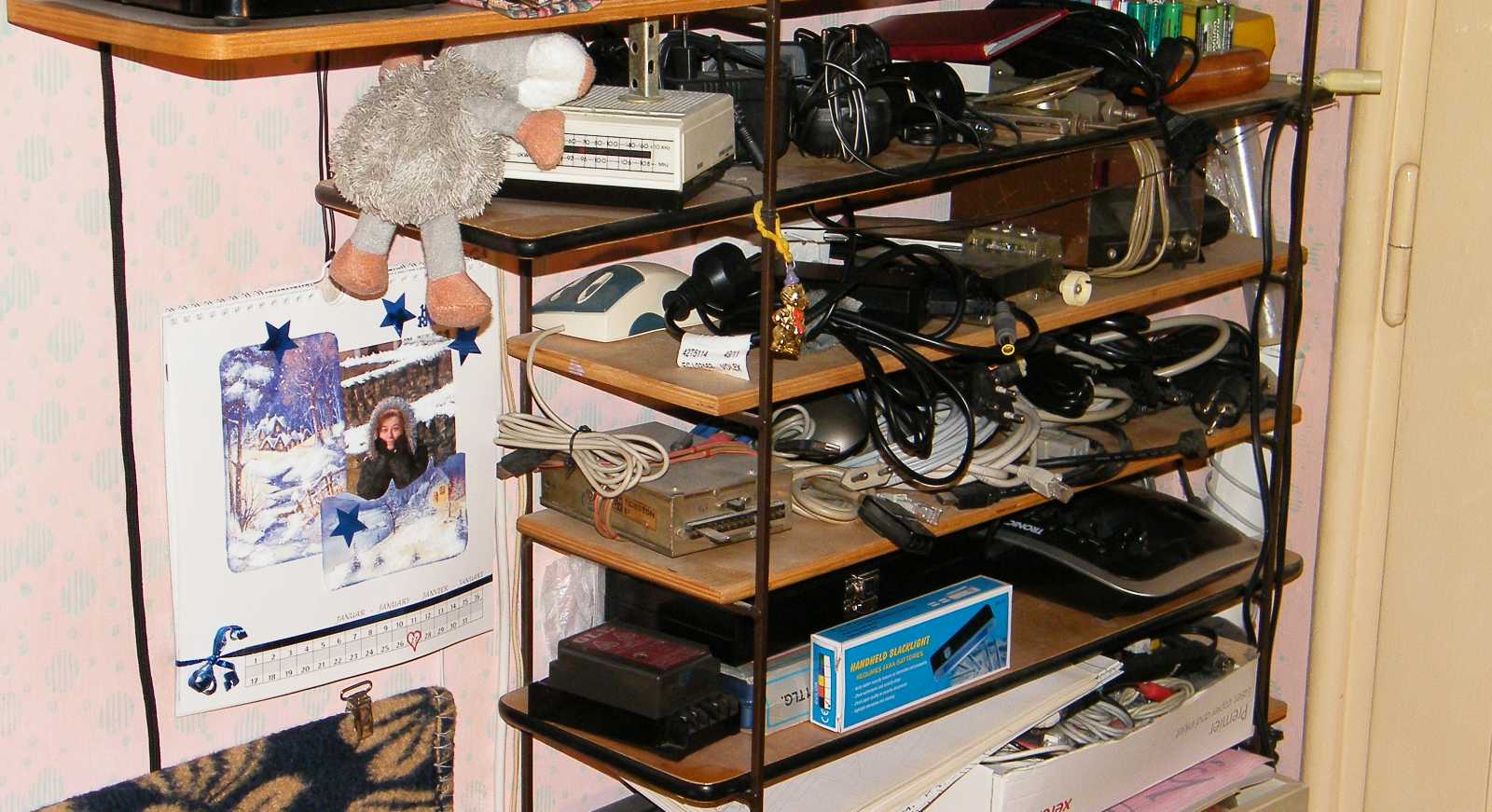

Szerintem ez itt egyáltalán nem feltűnő. Ami azonban már igen, az az összkép.
Vagyis a felhalmozott lomok összessége. Indítottam is egy újabb projectet
(ahogy illik, szépen rá az összes többire), miszerint idén (hát persze)
eltakarítom a szem előtt (és útban) lévő kacatjaimat. Hogy ezt
ne csak a levegőbe mondjam, írtam a szétszedendő
tárgyakhoz egy szép nagy táblázatot.

Gondoltam heti egy lommal majdcsak megbirkózok valahogy. Ez érdekes lesz!
Mondjuk egy tételt már ki is pipáltam, hogy azért mégse nulláról induljak.
Amivel elkészülök, annak meg majd beszúrom a linkjét. Már megint...
Szóval az úgy van, hogy mikor kijövök a konyhából, valamiért mindig
felnézek az előszobapolcra. Erre évek óta ott ülnek sorban az elmaradt
szétszedések. Mire odaérek az elektromos cigihez, szerintem addigra be
lesz tiltva. Mellette egy motoros hajsütővas van, amivel nem fogom tudni
bemutatóképp ondolálni a hajam, mert mire szétszedném, megkopaszodom.
A nagyszobában (amúgy csak egy szobánk van, csak azért nagy a neve, mert
nagyobb mint a hall) a tévé alatt ott egy lengyel magnó. Ha azt is bemutatnám,
akkor egy füst alatt letudhatnám a demagnetizáló kazettát, és a fejtisztító kazettát
is, mert az egy olyan magnó, hogy működés közben látni benne a kazettát. Van sor.
Már úgy értem, hogy egy logikai sorrend. Csak persze nem tartom be. Ha lemegyek
a pincébe és felkapcsolom a villanyt, mindig felnézek az átépített (tranzisztorizált)
Terta táskarádióra, és megállapítom, hogy egyrészt mekkora állat is vagyok én,
hogy szétbarmoltam a belsejét. Illetve az is egyből beugrik, hogy még őt sem
mutattam be. Az ágyam végén, ahová épp jó volna félretenni egy nagyobb
darab lomot, mikor mondjuk félbehagyom a szétszedését, ott ül egy igen
régi adósság, konkrétan a Calypso M8, tetején egy fáin helikopterrel!
Szóval értitek... Ugyan van hely, szétszedni való lom, meg kedv
 is akad néha, csak valahogy nem akar összeállni az egész.
Mikor a szétszedtem beindult, nem gondoltam volna,
hogy ennyi cikk lesz belőle. Már csak azért
mondom, merthogy a sorban ez a
hétszázhuszonkilencedik.

Egyik lomom érdekesebb mint a másik! Erre fel ezt az unalmas fekete
dobozkát szedem szét. Nem is tudom... Mindegy...

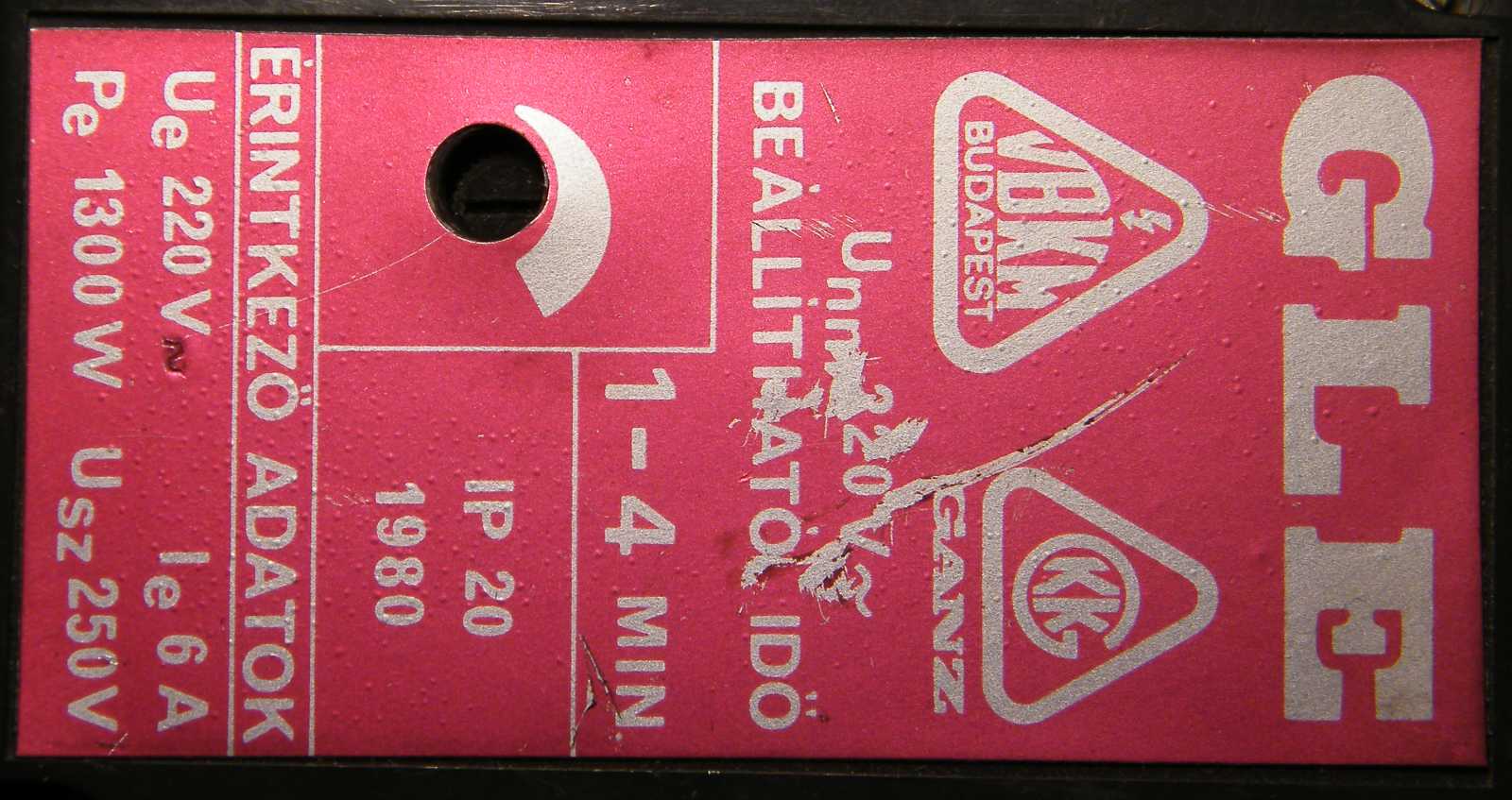

Mióta is nem láttam KÁF emblémát?

Érdekes neve van. "G" mint Ganz, "L" mint lépcsőházi, de vajon mi lehet az "E"?
Köszönet a megfejtésért Kovács Károlynak! Miszerint: Ganz Lépcsőházi Elengedés
késleltetett automata. Annyit sikerült kiderítenem, hogy mivel ennek a készüléknek
nincs sorszáma, az újabbaknak pedig van, ezért igen nagy valószínűséggel ez lesz
a GLE 1. Azt egyértelműen mutatja a két logó, hogy a Ganz Gyárban készült.
A felirat szerint hat ampert tud kapcsolni, illetve 1-4 perc közötti időtartam
állítható be. Ha az 1980 azt jelenti, hogy akkor készült, akkor egy korábbi
hibától eltekintve, harmincöt éve rendben tette a dolgát. Arra azért
kíváncsi leszek, hogy vajon az új időzítő is ilyen tartós lesz-e?

Mikor az ember megveszi, akkor biztosan kap hozzá egy helyes kis bekötési rajzot.
De mi lesz egy év múlva? Mondjuk nem volt gondom a le és felszerelésével.
Vagy legalábbis nem emlékszem rá. Gondolom azért nem, mert biztos
felírtam, hogy hová milyen színű vezeték volt kötve. Most viszont
fogalmam sincs róla, hogy mit hová kéne kötnöm. Szóval valami
jelzés nem ártott volna a dobozra. Persze nem kell felszerelnem.
Azt gondoltam, hogy bár nem kell, de túrok hozzá bekötési rajzot.

Mivel semmi olyasmit sem találtam, ami megfelelt volna az éppen boncolt doboz tartalmának, hagytam a csudába az egészet. Aztán kaptam ezt a rajzot a GL 6-hoz.

Ez egy sokkal komolyabb leírás a GLE 5-höz.

Íme a GLE 4 bekötése öt különböző variációban.

A GLE 3-hoz persze van rajz.

Mint ahogy a GLE 2-höz is akadt.
De a régihez persze semmi...

Aztán megkaptam Ecseri Miklóstól ezt a GLE1-ről visszafejtett rajzot,
majd 7 év elteltével egyszer csak hopp, már be is szúrtam ide.

Alulnézet. Ha túl sok minden nem is látszik, azonban annyi kiderül,
hogy a dobozka bal alsó sarka és a mellette található csavar
is le van törve. Én persze kevésbé, mert ez nem zavar.

Alulról nézve csak ezt a három elektrolit kondenzátort látjuk.
Legalább nem ott vannak, ahol az elektronika melegszik.

Le kellett volna mérni, hogy 35 év üzem után mennyit vesztett a kapacitásából.
Francba! Gondoltam leveszem a polcról és legyen. Belemérek.
Erre fel kiderült, hogy már rég levittem a pincébe.
Ez van olyankor, ha sok idő telik el a képek
készítése, majd a cikk megírása között.

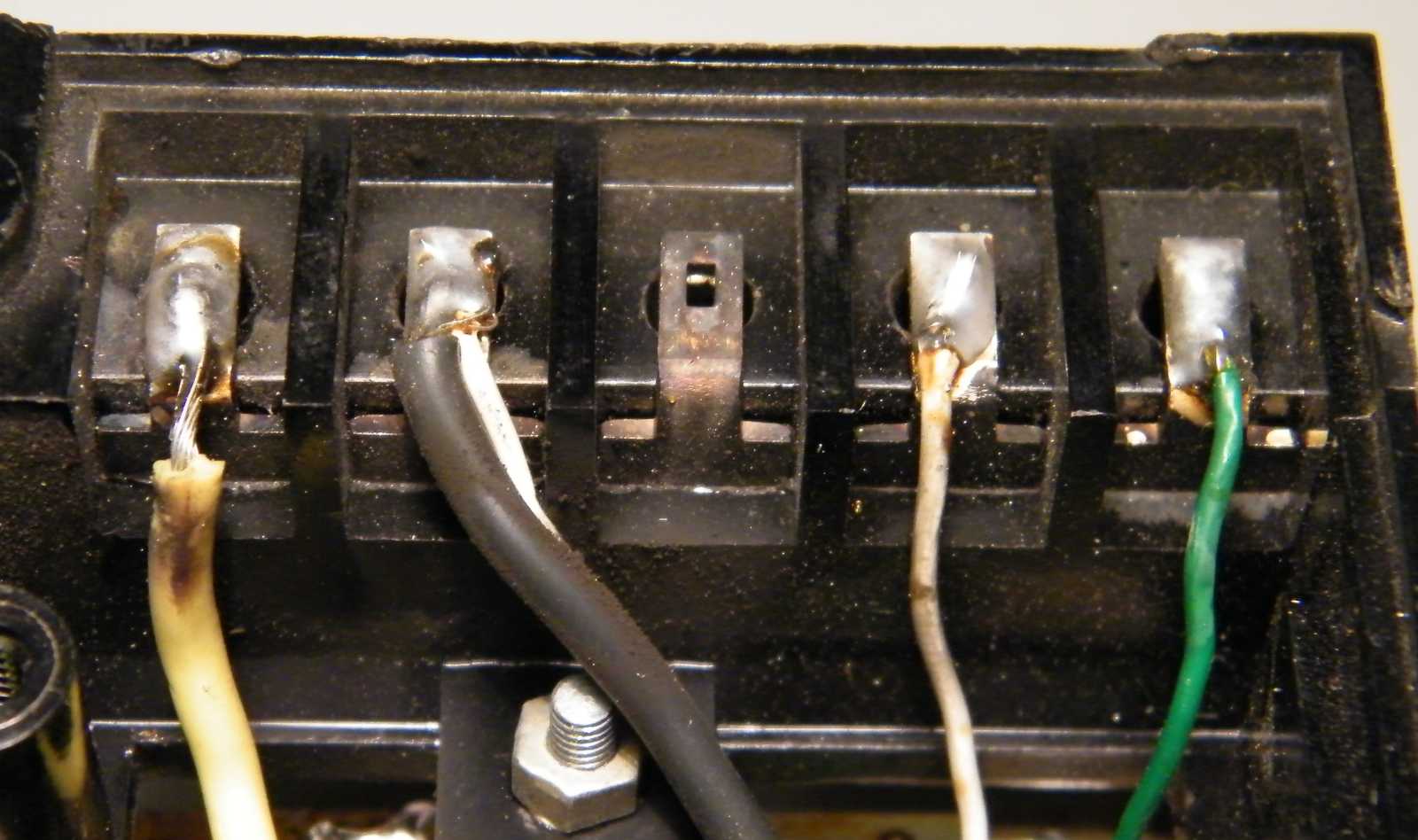

A villanyszerelő erre az apró olvadásnyomra hivatkozva cserélte ki.

A GLE2-es modell már integrált áramkörös, ebben viszont még egy kósza
tranzisztor sincs! Itt csak a relét kapcsoló alkatrész aktív, ami
gondolom egy tirisztor. Annyira ügyes vagyok, hogy nem
lőttem olyan képet, amin egy kicsit is látszik a felirata...

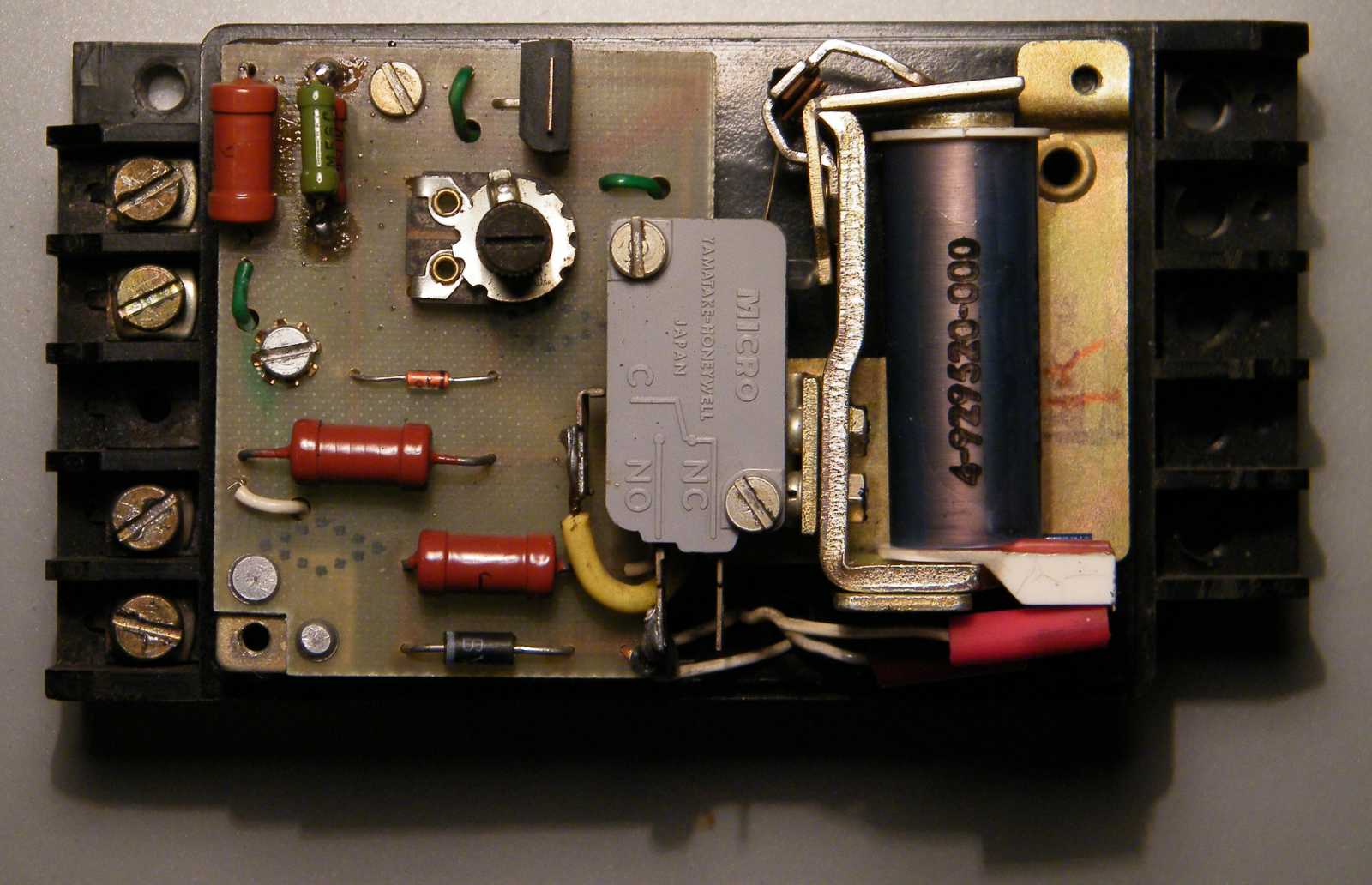

Mondhatni fura a relé mechanikájára épített mikrokapcsoló, de ha harmincöt éve
hiba nélkül kapcsol, akkor egyértelműen igaza volt a konstruktőrnek.

Ennyi az egész elektronika.

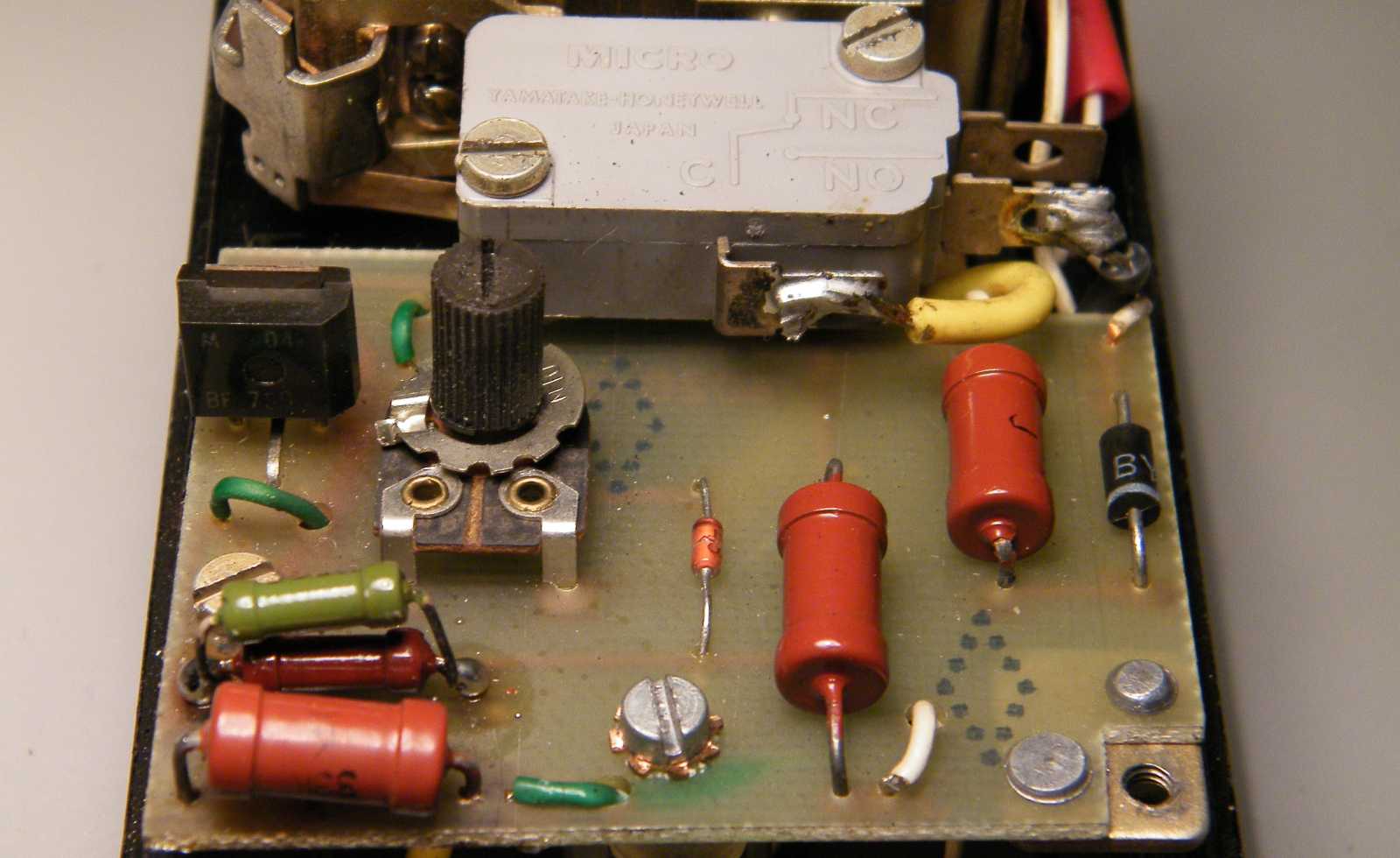

Jól emlékeztem rá, hogy ezt már javítottam. A 33k ellenállást cseréltem, a mögötte
lévőt pedig patkoltam. Mindezekből az derül ki, hogy valamikor rég egyszer
már rájöttem a bekötésére, hiszen különben hogyan próbáltam volna ki.

Alulról is látszik rajta némi patkolás. Gondolom az előző ellenállás kiforrasztotta
magát, aztán a kontakthiba ívet húzott, majd elégette a panelen a fóliát.

Valószínűleg a vastagabb vezetékek a relé kontaktusai.
De ez mindegy, mert úgysem próbálom ki.

Gondoltam beteszem a pincébe tartó dobozba, de az tele volt wincseszterekkel.
Ezeket is át kéne nézni, csak ugye az is rengeteg idő. Mikor végre megírok egy
cikket, természetesen egyből visszaolvasom, és azonnal bele is javítok. Ehhez
képest ez a cikk olyan, mintha többször is félbehagytam volna az írást, és
a végén nem sikerült volna összefüggővé varázsolnom a képaláírásokat.
És ez kérem tisztelettel, szóról szóra így is történt!
